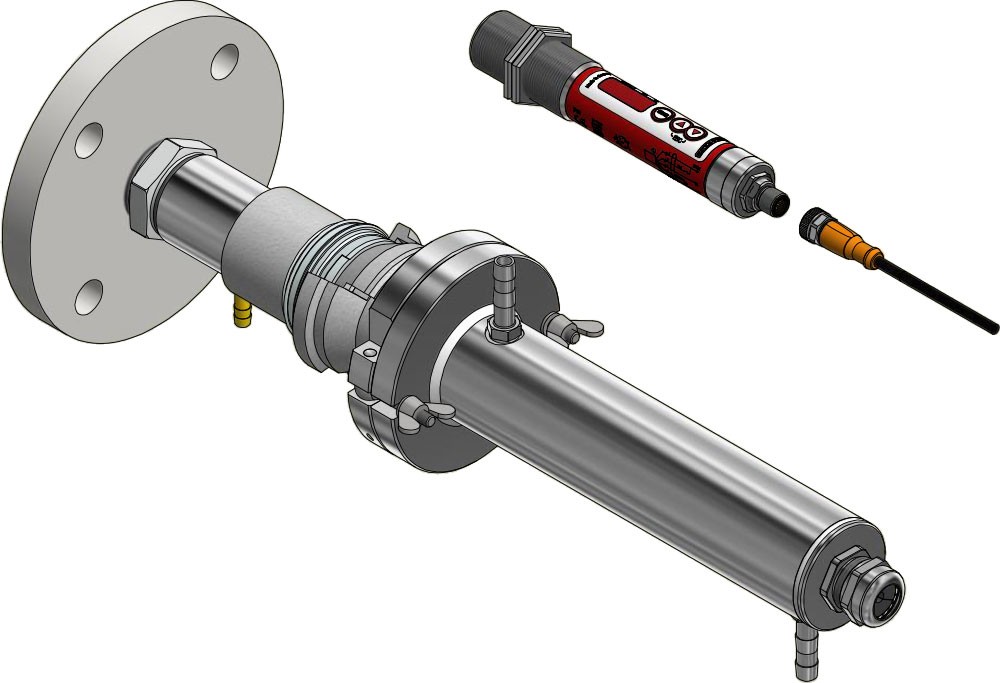

System pomiarowy PK 41-K001

Opis artykułu

System pomiarowy składający się z:

Cechy szczególne:

Kompaktowy termometr na podczerwień z jasnym wyświetlaczem LED i panelem sterowania
szerokopasmową precyzyjną soczewką antyrefleksyjną
wyjściem analogowym i interfejsem IO-Link

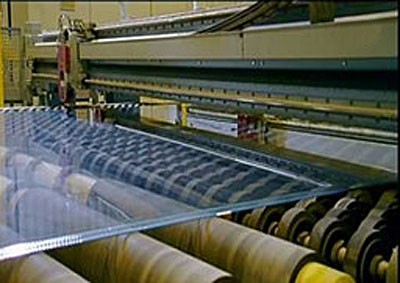

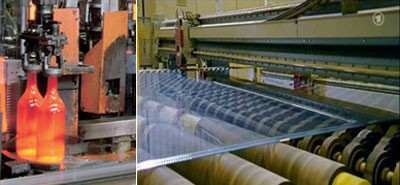

Do pomiarów na powierzchniach szklanych
Mocowanie montażowe ze zoptymalizowanym przepływem powietrza w celu uniknięcia zanieczyszczenia przy minimalnym zużyciu powietrza
Zamek bagnetowy do szybkiego demontażu

System pomiarowy PK 41-K001

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaTemp PK 41-K001
Zakres pomiarowy	300 - 1300 °C
Pole pomiarowe	11 mm
Odległość ogniskowania	0,4 m
Kształt pola pomiarowego	okrągły
Zasada pomiaru	jednokolorowy

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

System pomiarowy PK 41-K001

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy	300 - 1300 °C
Czujnik	Thermopile
Zakres widmowy	4,6 - 4,9 µm
Czas reakcji t90	≤ 90 ms
Niepewność pomiaru	0,5% zmierzonej wartości [° C] plus 2,5 K.
Odtwarzalność	2 K
Współczynnik temperaturowy	0,04% / K
Aktualna rozdzielczość wyjściowa	0,1 K + 0,005% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Parametry elektryczne

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Przełączanie wyjścia	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Wejście testowe	10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs	IO-Link V1.1.3
Zasilacz	18 - 32 V DC
Pobór mocy	≤ 50 mA przy 24 V DC

Wyposażenie

Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	3 x LED
Sterowanie	3 przyciski

Ogólne parametry

Połączenie	Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	około 0,4 kg

Regulowane parametry

Parametry

Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Emisyjność dzięki szybkiej regulacji
Poziom transmisji tarczy ochronnej
Stała czasowa tłumienia
Czas podtrzymania pamięci wartości maksymalnej
Tryb pracy, źródło i punkt przełączania, opóźnienie włączenia i wyłączenia styków przełączających
Korekta temperatury dla wpływów specyficznych dla procesu za pomocą punktów interpolacji (pary X/Y)
Wskaźnik żywotności
Parametr serwisowy
Zresetuj do ustawień fabrycznych
Zamek na klucz
Wyświetlanie temperatury lub „run” na wyświetlaczu
Jednostka temperatury ° C / ° F
Symulacja temperatury

Funkcje

Sygnał nadmiernej temperatury	Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja serwisowa	Symulacja wartości mierzonej
Funkcja diagnostyczna	Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją	do zasilania, wyjścia analogowego i wyjścia przełączającego

Zakres dostawy

Termometr na podczerwień CellaTemp PK
Instrukcja obsługi (krótka)
2 nakrętki mocujące

System pomiarowy PK 41-K001

Pliki do pobrania

Broszura CellaTemp PK PKF PKL

Broszura Flyer IO-Link

Instrukcje CellaTemp PKx IO-Link

skrócona instrukcja obsługi CellaTemp PKxx IO-Link

Rysunek wymiarowy PK 41-K001

EAC Deklaration PK-PA-PT

System pomiarowy PK 41-K001

Kalkulator pola widzenia

Odległość pomiaru	Średnica pola pomiarowego
0.00 mm	18.20 mm
16.00 mm	17.91 mm
32.00 mm	17.62 mm
48.00 mm	17.34 mm
64.00 mm	17.05 mm
80.00 mm	16.76 mm
96.00 mm	16.47 mm
112.00 mm	16.18 mm
128.00 mm	15.90 mm
144.00 mm	15.61 mm
160.00 mm	15.32 mm
176.00 mm	15.03 mm
192.00 mm	14.74 mm
208.00 mm	14.46 mm
224.00 mm	14.17 mm
240.00 mm	13.88 mm
256.00 mm	13.59 mm
272.00 mm	13.30 mm
288.00 mm	13.02 mm
304.00 mm	12.73 mm
320.00 mm	12.44 mm
336.00 mm	12.15 mm
352.00 mm	11.86 mm
368.00 mm	11.58 mm
384.00 mm	11.29 mm
400.00 mm	11.00 mm
