Programa CellaView
Para registrar os dados de medição e controle remoto do pirômetro.
Características especiais:
- Interface de utilizador MDI (Multiple Document Interface) baseada no Windows
- Base de dados baseada no Microsoft SQL Server Compact
- Visualização gráfica, gravação e registo de dados de medição
- Seleção e combinação livres dos valores medidos e da informação de estado a registar até 31 unidades num ou mais diagramas
- Início simultâneo de qualquer número de diagramas para registo paralelo de séries de medições
- Definição da duração do período de registo dos valores medidos e do arquivamento, independentemente um do outro
- Parametrização, calibração e controlo remoto dos pirómetros
- Armazenamento de conjuntos de parâmetros definidos para uma mudança rápida em caso de alterações nos parâmetros de produção ou nas propriedades de radiação do objeto medido
- Função de filtro para redução de dados
- Pesquisa automática de dispositivos
- Função CellaCast para registo e análise direta de processos de produção periódicos com conjuntos de parâmetros predefinidos, incluindo protocolo de resultados
- Guardar, carregar e transferir os perfis de configuração dos dispositivos
- Monitorização permanente da ligação
- Arquivamento automático de séries de medições
- Armazenamento de séries de medições à prova de adulteração
- Armazenamento de dados em formato CSV para processamento posterior em Excel
- Funções de zoom, deslocação e análise
- Cursor para visualização da temperatura e do tempo na curva de medição
- Registo de dados muito rápido em milissegundos
- Registo dos dados introduzidos pelo operador num ficheiro de registo para acompanhar as alterações de configuração
- Descarregamento e atualização do software através da Internet
- Sem restrições de licença
- Funciona em Windows 7 / 8 / 10
- Possibilidade de mudar de idioma (DE, GB, FR, IT, ES, PL, RU, JP, CN, KR)
Software CellaView
O CellaView é um software de base de dados que funciona em Windows e é baseado no Microsoft SQL Server para visualização gráfica em tempo real, análise e arquivo dos valores medidos. Também é utilizado para monitorização, controlo remoto e configuração dos pirómetros.

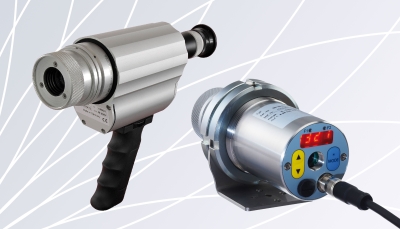

O software CellaView faz parte do âmbito de fornecimento das séries de pirómetros CellaTemp PA e CellaPort PT. Pode ser descarregado da Internet.
Os parâmetros de configuração podem ser guardados e facilmente transferidos para outros instrumentos. Isto também é muito útil no caso de um serviço, para poder disponibilizar os ficheiros aos técnicos de serviço para fins de verificação.
O software pode ser instalado em qualquer número de computadores, para ter acesso aos dados de todas as estações de trabalho relevantes.
O próprio utilizador define os valores medidos, os parâmetros de estado e os parâmetros de configuração a serem apresentados num gráfico. Também é possível combinar os dados em bruto e os dados registados para poder analisar o efeito de funções configuradas, tais como uma função de suavização ou uma memória de valores extremos.
Os valores medidos dos pirómetros ligados podem ser apresentados e guardados online como um gráfico no monitor numa série de medições comum ou em séries de medições separadas.
O software CellaView faz parte do âmbito de fornecimento das séries de pirómetros CellaTemp PA e CellaPort PT. Pode ser descarregado da Internet.
Os parâmetros de configuração podem ser guardados e facilmente transferidos para outros instrumentos. Isto também é muito útil no caso de um serviço, para poder disponibilizar os ficheiros aos técnicos de serviço para fins de verificação.
O software pode ser instalado em qualquer número de computadores, para ter acesso aos dados de todas as estações de trabalho relevantes.
O próprio utilizador define os valores medidos, os parâmetros de estado e os parâmetros de configuração a serem apresentados num gráfico. Também é possível combinar os dados em bruto e os dados registados para poder analisar o efeito de funções configuradas, tais como uma função de suavização ou uma memória de valores extremos.
Os valores medidos dos pirómetros ligados podem ser apresentados e guardados online como um gráfico no monitor numa série de medições comum ou em séries de medições separadas.
Interface de utilizador moderna baseada em MDI
A moderna interface gráfica de utilizador baseada na Interface de Múltiplos Documentos (MDI) caracteriza-se pelo facto de poderem ser abertos vários documentos simultaneamente numa janela do programa. Estes são apresentados em sub-janelas separadas.
As sub-janelas podem ser posicionadas e redimensionadas livremente. Isto permite trabalhar simultaneamente em vários documentos sem ter de iniciar o programa várias vezes.
As séries de medição até 31 unidades podem ser registadas em paralelo.
As sub-janelas podem ser posicionadas e redimensionadas livremente. Isto permite trabalhar simultaneamente em vários documentos sem ter de iniciar o programa várias vezes.
As séries de medição até 31 unidades podem ser registadas em paralelo.
Função CellaCast
A função CellaCast oferece-lhe outra opção independente para registar e avaliar séries de medições em conjunto com a função ATD (Deteção Automática de Temperatura) dos pirómetros. A função ATD no pirómetro determina automaticamente a temperatura de processos descontínuos e transmite um valor de temperatura através da interface para o software no final do tempo de medição.
Para processos de produção, como a produção de produtos de fundição, a função CellaCast oferece a possibilidade de selecionar conjuntos de parâmetros previamente definidos para alterar fácil e rapidamente a configuração do pirómetro para diferentes materiais, intervalos de temperatura permitidos ou condições de medição.
O relatório de medição lista o número de medições que estão dentro e fora do intervalo de temperatura definido, incluindo a taxa de rejeição.
Dependendo da pré-seleção, são geradas uma série de medições e um relatório de medição para cada encomenda, cliente ou lote de produção. Os dados podem ser filtrados e chamados muito facilmente através da função de arquivo com os parâmetros de seleção número de encomenda, número de cliente, número de lote e designação.
Para processos de produção, como a produção de produtos de fundição, a função CellaCast oferece a possibilidade de selecionar conjuntos de parâmetros previamente definidos para alterar fácil e rapidamente a configuração do pirómetro para diferentes materiais, intervalos de temperatura permitidos ou condições de medição.
O relatório de medição lista o número de medições que estão dentro e fora do intervalo de temperatura definido, incluindo a taxa de rejeição.
Dependendo da pré-seleção, são geradas uma série de medições e um relatório de medição para cada encomenda, cliente ou lote de produção. Os dados podem ser filtrados e chamados muito facilmente através da função de arquivo com os parâmetros de seleção número de encomenda, número de cliente, número de lote e designação.
Função de arquivo
As séries de medições são armazenadas numa base de dados de arquivo. Isto garante um armazenamento estruturado dos dados e, consequentemente, a possibilidade de ordenar e selecionar facilmente as séries de dados armazenadas.
Ligação em rede dos pirómetros através da interface RS 485
Para a ligação em bus, é possível ligar até 31 aparelhos em conjunto a um PC através da interface RS 485.
Os valores de medição dos aparelhos ligados podem ser registados e guardados em conjunto num diagrama ou em diagramas individuais em cada caso.
Para a ligação em bus, é possível ligar até 31 aparelhos em conjunto a um PC através da interface RS 485.
Os valores de medição dos aparelhos ligados podem ser registados e guardados em conjunto num diagrama ou em diagramas individuais em cada caso.
Ligação dos pirómetros através da interface USB
Vários pirómetros podem ser ligados diretamente a um PC de forma muito fácil e rápida através das interfaces USB.
Em paralelo, as séries de medição de dispositivos fixos e portáteis podem assim ser registadas e combinadas entre si, conforme desejado.
Vários pirómetros podem ser ligados diretamente a um PC de forma muito fácil e rápida através das interfaces USB.
Em paralelo, as séries de medição de dispositivos fixos e portáteis podem assim ser registadas e combinadas entre si, conforme desejado.
