La loi sur l'efficacité énergétique (§ 17 EnEfG) est en vigueur en Allemagne depuis le 1er janvier 2024 avec pour objectif d'augmenter l'efficacité énergétique et de réduire la consommation d'énergie dans toute l'Allemagne.
Selon l'EnEfG, toutes les entreprises économiques dont la consommation annuelle d'énergie est supérieure à 2,5 GWh/a doivent fournir des informations sur leur chaleur perdue depuis le 30 juin 2024. Les données doivent être déclarées chaque année, et ce maintenant et à l'avenir.

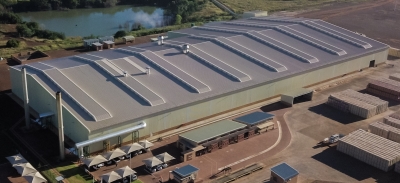

Dans une briqueterie/tuilerie, cela comprend au moins les fumées au niveau du four tunnel, l'air humide du séchage et l'air excédentaire du four qui est évacué. Ces flux d'énergie peuvent être déterminés directement dans la tuyauterie ou, pour un agencement architectural difficile, par des mesures différentielles avant et après le point d’évacuation. Les valeurs mesurées peuvent être enregistrées et analysées dans le système K-Matic de KELLER ou traitées avec d'autres enregistreurs de données et systèmes de contrôle de processus.
Il s'agit d'une technique de mesure industrielle éprouvée et solide qui, en plus de déterminer les quantités, peut également être utilisée pour l'optimisation des processus.
Nous nous ferons un plaisir d’auditer votre installation, de formuler des recommandations pour le choix et le positionnement corrects des appareils de mesure et de vous faire une offre.
Nous vous proposons en outre, entre autres, des mesures d'oxygène dans les conduites ou dans le four, des sondes de température supplémentaires ou des appareils de mesure d'humidité.
Technique de mesure pour les mesures de chaleur perdue
Selon la loi sur l'efficacité énergétique - § 17 EnEfG

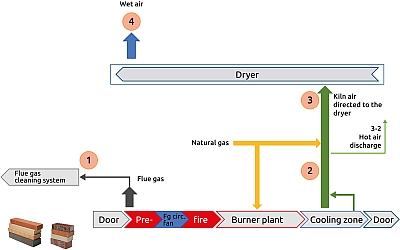

Schéma : mesure des flux de chaleur perdue
| Point de mesure | Système de mesure : Pitot | Système de mesure : anémomètre |
|---|---|---|
| 1 - Fumées | A/B | |
| 2 - Air du four | A | B |
| 3 - Air chaud, séchoir, évacuation de l’air chaud | A | B |
| 4 - Air humide < 95 % HR | A | B |
Technique de mesure pour les mesures de chaleur perdue, notre offre comprend :
Lot A : mesures par sondes Pitot à raccord 1 1/4" avec mesure de la température
Mesure classique du débit d'air avec tube Pitot comme "mesure ponctuelle" avec attribution du point de mesure de la température. Mesure dans les fumées avec une sonde Pitot améliorée qui mesure sur toute la section. Cette sonde est purgée à l'air comprimé.
Lot B : mesures par anémomètre haute température à raccord 1/2"
La mesure du débit d'air avec anémomètre comme "mesure ponctuelle" fournit des signaux directs avec vitesse d'écoulement en m/s et température en °C. Dans les fumées, la mesure est effectuée à l'aide d'une sonde Pitot améliorée qui mesure sur toute la section et qui est purgée à l'air comprimé. Cette solution se caractérise par des frais d'installation réduits.
Mesure classique du débit d'air avec tube Pitot comme "mesure ponctuelle" avec attribution du point de mesure de la température. Mesure dans les fumées avec une sonde Pitot améliorée qui mesure sur toute la section. Cette sonde est purgée à l'air comprimé.
Lot B : mesures par anémomètre haute température à raccord 1/2"
La mesure du débit d'air avec anémomètre comme "mesure ponctuelle" fournit des signaux directs avec vitesse d'écoulement en m/s et température en °C. Dans les fumées, la mesure est effectuée à l'aide d'une sonde Pitot améliorée qui mesure sur toute la section et qui est purgée à l'air comprimé. Cette solution se caractérise par des frais d'installation réduits.
Pour déterminer les points de mesure optimaux dans votre installation, la structure de l'installation doit être vérifiée au préalable.
- Les points de mesure existants sont utilisables et peuvent être intégrés dans la détection de la chaleur perdue.
- Les longueurs d'entrée et de sortie des conduites sont-elles suffisantes pour les appareils de mesure des flux ?
- Comment la saisie et la visualisation des données de mesure obtenues peuvent-elles être intégrées dans la commande et la technique de contrôle des processus existantes ?
