System pomiarowy PA 83-K018

Opis artykułu

System pomiarowy składający się z:

Cechy szczególne:

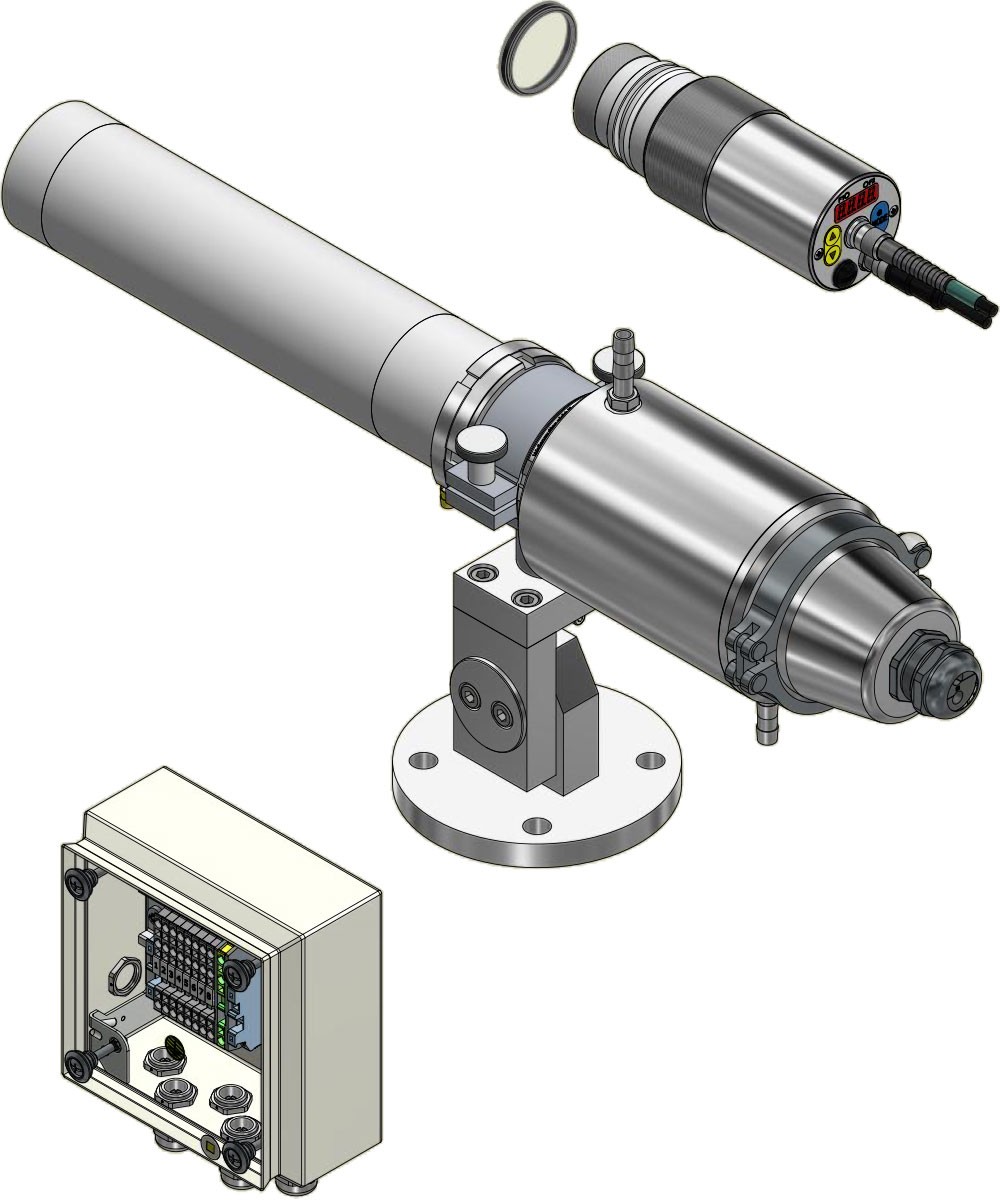

Pirometr CellaCast z prostokątną plamką w obudowie ze stali nierdzewnej do pomiaru ciekłych metali i funkcją ATD do automatycznego wykrywania temperatury
szerokopasmowa precyzyjna soczewka z powłoką antyrefleksyjną
2 wyjścia analogowe, 2 wyjścia przełączające, USB i RS 485
Wspomaganie obserwacji: kamera wideo
Armatura montażowa z armaturą chłodzącą i mocowaniem nadmuchowym do zastosowań przemysłowych z elastycznie regulowanym uchwytem

Ten film zostanie załadowany z serwisu YouTube dopiero po kliknięciu przycisku odtwarzania. Podczas ładowania dane są przesyłane do serwisu YouTube, gdzie są przetwarzane poza naszą strefą wpływów. Więcej informacji na ten temat można znaleźć w naszej polityce prywatności.

Rozwiązanie aplikacyjne CellaCast

System pomiarowy PA 83-K018

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaCast PA 83-K018
Zakres pomiarowy	650 - 1700 °C
Odległość ogniskowania	0,2 m - ∞
Kształt pola pomiarowego	prostokątny
Stosunek odległości	10:1 / 55:1
Obiektyw	PZ 20.05
Zasada pomiaru	dwubarwowy
Urządzenie celownicze	Kamera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

System pomiarowy PA 83-K018

Kalkulator pola widzenia

Odległość pomiaru	Measuring field width	Measuring field height
0.00 mm	4.00 mm	4.00 mm
8.00 mm	4.64 mm	3.99 mm
16.00 mm	5.28 mm	3.97 mm
24.00 mm	5.92 mm	3.96 mm
32.00 mm	6.56 mm	3.94 mm
40.00 mm	7.20 mm	3.93 mm
48.00 mm	7.84 mm	3.91 mm
56.00 mm	8.48 mm	3.90 mm
64.00 mm	9.12 mm	3.88 mm
72.00 mm	9.76 mm	3.87 mm
80.00 mm	10.40 mm	3.85 mm
88.00 mm	11.04 mm	3.84 mm
96.00 mm	11.68 mm	3.83 mm
104.00 mm	12.32 mm	3.81 mm
112.00 mm	12.96 mm	3.80 mm
120.00 mm	13.60 mm	3.78 mm
128.00 mm	14.24 mm	3.77 mm
136.00 mm	14.88 mm	3.75 mm
144.00 mm	15.52 mm	3.74 mm
152.00 mm	16.16 mm	3.72 mm
160.00 mm	16.80 mm	3.71 mm
168.00 mm	17.44 mm	3.69 mm
176.00 mm	18.08 mm	3.68 mm
184.00 mm	18.72 mm	3.67 mm
192.00 mm	19.36 mm	3.65 mm
200.00 mm	20.00 mm	3.64 mm

Zakres pomiarowy	650 - 2400 ° C w niektórych obszarach
Czujnik	Podwójna dioda fotograficzna
Zakres widmowy	0,95 / 1,05 µm
Czas reakcji t98	Zakres pomiarowy 650-1700 ° C: ≤ 10 ms (T> 750 ° C) Zakres pomiarowy 750 - 2400 ° C: ≤ 10 ms (T> 950 ° C)
Niepewność pomiaru	1,5% odczytu [° C]
Odtwarzalność	3 K
Współczynnik temperaturowy	0,05% / K
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów
