Sistema di misura PA 83-K018

descrizione dell'articolo

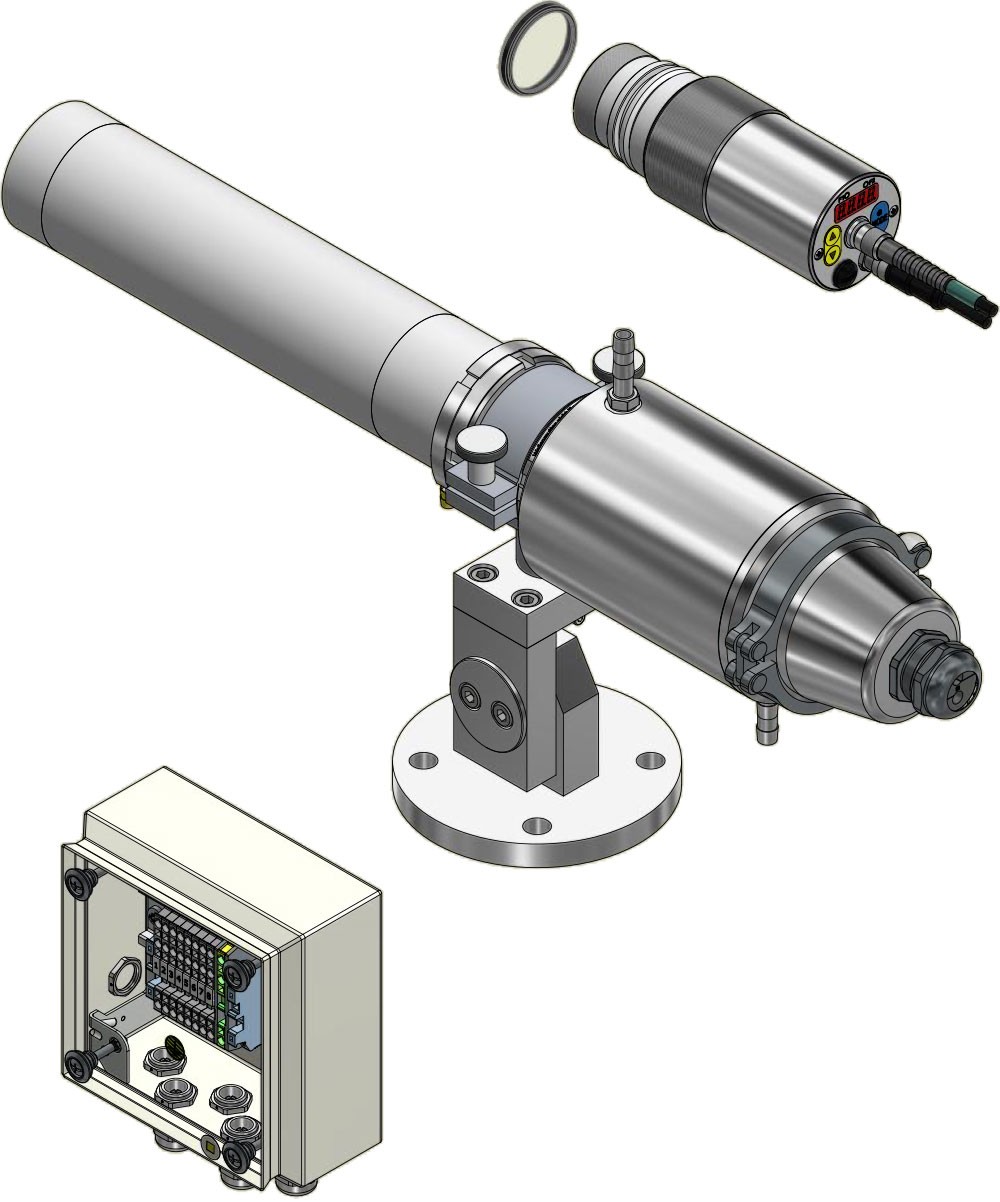

Sistema di misura Composto da:

Caratteristiche speciali:

Pirometro CellaCast con spot di misura rettangolare in custodia di acciaio inossidabile per la misura di metalli liquidi e funzione ATD per il rilevamento automatico della temperatura
lente di precisione a specchio a banda larga
2 uscite analogiche, 2 uscite di commutazione, USB e RS 485
Ausilio per l'avvistamento: Videocamera
Raccordo di montaggio con raccordo di raffreddamento e attacco di soffiaggio per uso industriale con dispositivo di tenuta regolabile in modo flessibile

Sistema di misura PA 83-K018

Potete richiedere questo articolo a noi
Quantità:

Versione	CellaCast PA 83-K018
Campo di misura	650 - 1700 °C
Distanza di messa a fuoco	0,2 m - ∞
Forma dell'area di misura	Rettangolare
Rapporto di distanza	10:1 / 55:1
Lente	PZ 20.05
Principio di misura	Bicromatico
Dispositivo di avvistamento	Videocamera

Dati tecnici Download Calcolatore del campo di misura Accessori Calcolatore di emissività Richiesta di iscrizione

Sistema di misura PA 83-K018

Download

Catalogo CellaCast PA80 PT180

Catalogo CellaTemp PA

Catalogo CellaView

Note applicativa CellaCast

Rapporto tecnico Casting

Manuale CellaCast PA8x

Guida Rapida CellaCast PA8x

Disegno PA 83-K018

EAC Deklaration PK-PA-PT

Sistema di misura PA 83-K018

Calcolatore del campo di misura

Distanza di misurazione	Measuring field width	Measuring field height
0.00 mm	4.00 mm	4.00 mm
8.00 mm	4.64 mm	3.99 mm
16.00 mm	5.28 mm	3.97 mm
24.00 mm	5.92 mm	3.96 mm
32.00 mm	6.56 mm	3.94 mm
40.00 mm	7.20 mm	3.93 mm
48.00 mm	7.84 mm	3.91 mm
56.00 mm	8.48 mm	3.90 mm
64.00 mm	9.12 mm	3.88 mm
72.00 mm	9.76 mm	3.87 mm
80.00 mm	10.40 mm	3.85 mm
88.00 mm	11.04 mm	3.84 mm
96.00 mm	11.68 mm	3.83 mm
104.00 mm	12.32 mm	3.81 mm
112.00 mm	12.96 mm	3.80 mm
120.00 mm	13.60 mm	3.78 mm
128.00 mm	14.24 mm	3.77 mm
136.00 mm	14.88 mm	3.75 mm
144.00 mm	15.52 mm	3.74 mm
152.00 mm	16.16 mm	3.72 mm
160.00 mm	16.80 mm	3.71 mm
168.00 mm	17.44 mm	3.69 mm
176.00 mm	18.08 mm	3.68 mm
184.00 mm	18.72 mm	3.67 mm
192.00 mm	19.36 mm	3.65 mm
200.00 mm	20.00 mm	3.64 mm

Campo di misura	650 - 2400 °C in campi parziali
Sensore	Doppio fotodiodo
Gamma spettrale	0,95 / 1,05 µm
Tempo di impostazione t98	campo di misura 650 - 1700 °C: ≤ 10 ms (T > 750 °C) campo di misura 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Incertezza di misura	1,5 % del valore di misura [°C].
Riproducibilità	3 K
Coefficiente di temperatura	0,05 %/K
Risoluzione Uscita in corrente	0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Ingresso analogico	0 - 10 V
Uscita di commutazione	2 x collettore aperto 24 V DC, ≤ 30 mA
Ingresso di commutazione	2 x dopo 24 V
Interfaccia	USB
Interfaccia	RS 485
Alimentazione elettrica	24 V DC +10 % / -20 %.
Consumo di energia	≤ 175 mA a 24 V DC

Dispositivo di avvistamento	visiera passante per l'obiettivo
Dispositivo di avvistamento	Luce pilota laser
Dispositivo di avvistamento	Videocamera
Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	2 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 8 poli
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 65 mm x 220 mm (max. 277 mm)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,9 kg

Segnale di sovratemperatura	A partire da una temperatura interna > 80 °C l'uscita analogica passa a > 20,5 mA
Funzione di servizio	Simulazione di un valore di misura o di un segnale di corrente
Funzione ATD-(Rilevamento automatico della temperatura)	registrazione automatica della temperatura per processi discontinui
