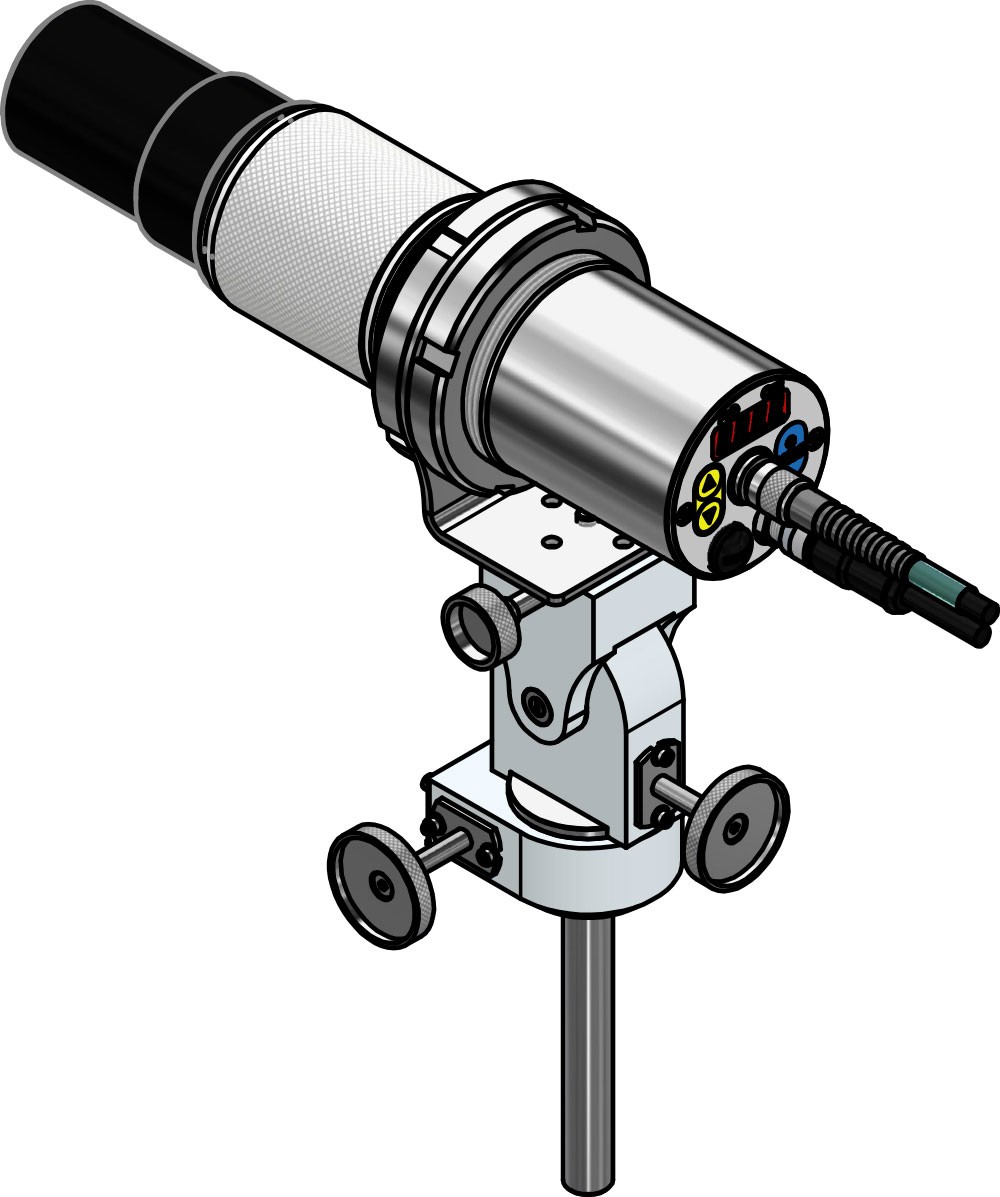

System pomiarowy PA 43-K002

System pomiarowy składający się z:

System pomiarowy PA 43-K002

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaTemp PA 43-K002
Zakres pomiarowy	850 - 3000 °C
Odległość ogniskowania	0,086-0,115 m
Kształt pola pomiarowego	prostokątny
Stosunek odległości	0,32 - 0,48 mm
Obiektyw	PA 40.01
Zasada pomiaru	dwubarwowy
Urządzenie celownicze	Kamera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

System pomiarowy PA 43-K002

Pliki do pobrania

Broszura CellaTemp PA

Broszura Supplementary lenses

Broszura CellaView

Instrukcje CellaTemp PA 4x5x6x

Rysunek wymiarowy PA 43-K002

EAC Deklaration PK-PA-PT

System pomiarowy PA 43-K002

Kalkulator pola widzenia

Odległość pomiaru	Measuring field width	Measuring field height
0.00 mm	18.00 mm	18.00 mm
3.44 mm	17.28 mm	17.28 mm
6.88 mm	16.56 mm	16.56 mm
10.32 mm	15.84 mm	15.84 mm
13.76 mm	15.12 mm	15.12 mm
17.20 mm	14.40 mm	14.40 mm
20.64 mm	13.68 mm	13.68 mm
24.08 mm	12.96 mm	12.96 mm
27.52 mm	12.24 mm	12.24 mm
30.96 mm	11.52 mm	11.52 mm
34.40 mm	10.80 mm	10.80 mm
37.84 mm	10.08 mm	10.08 mm
41.28 mm	9.36 mm	9.36 mm
44.72 mm	8.64 mm	8.64 mm
48.16 mm	7.92 mm	7.92 mm
51.60 mm	7.20 mm	7.20 mm
55.04 mm	6.48 mm	6.48 mm
58.48 mm	5.76 mm	5.76 mm
61.92 mm	5.04 mm	5.04 mm
65.36 mm	4.32 mm	4.32 mm
68.80 mm	3.60 mm	3.60 mm
72.24 mm	2.88 mm	2.88 mm
75.68 mm	2.16 mm	2.16 mm
79.12 mm	1.44 mm	1.44 mm
82.56 mm	0.72 mm	0.72 mm
86.00 mm	0.00 mm	0.00 mm

Zakres pomiarowy	600 - 3000 ° C w niektórych obszarach
Czujnik	Podwójna dioda fotograficzna
Zakres widmowy	0,95 / 1,05 µm
Czas reakcji t98	Zakres pomiarowy 600 - 1400 ° C i 650 - 1700 ° C: ≤ 10 ms (T> 750 ° C) Zakres pomiarowy 750 - 2400 ° C: ≤ 10 ms (T> 950 ° C) Zakres pomiarowy 850 - 3000 ° C: ≤ 10 ms (T> 1050 ° C)
Niepewność pomiaru	1,5% odczytu [° C]
Odtwarzalność	3 K
Współczynnik temperaturowy	0,05% / K
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów
