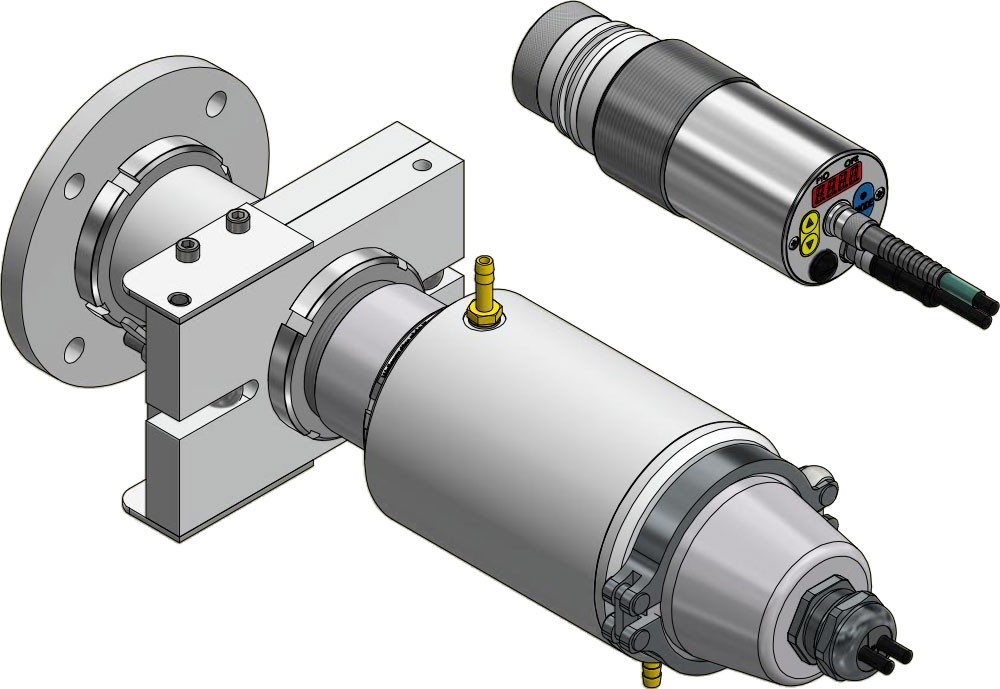

System pomiarowy PA 40-K003

Zakres pomiarowy	500 - 3000 ° C w niektórych obszarach
Czujnik	Podwójna dioda fotograficzna
Zakres widmowy	0,95 / 1,05 µm
Czas reakcji t98	Zakres pomiarowy 500 - 1400 ° C: ≤ 10 ms (T> 650 ° C) Zakres pomiarowy 650-1700 ° C: ≤ 20 ms (T> 650 ° C) ≤ 10 ms (T> 750 ° C) Zakres pomiarowy 750 - 2400 ° C: ≤ 10 ms (T> 950 ° C) Zakres pomiarowy 850 - 3000 ° C: ≤ 10 ms (T> 1050 ° C)
Niepewność pomiaru	1% odczytu [° C]
Odtwarzalność	2 K
Współczynnik temperaturowy	0,05% / K
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Soczewki

Zakres pomiarowy 500 - 1400 ° C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Zakres pomiarowy 650 - 1700 ° C, 750 - 2400 ° C i 850 - 3000 ° C: Obiektyw standardowy PZ 20.01: ogniskowanie 0,4 m - ∞ Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m Szerokokątny obiektyw PZ 20.05: ostrość 0,2 m - ∞ Teleobiektyw I PZ 20.06: ostrość 1,2 m - ∞ Teleobiektyw II PA 20.06: ogniskowanie 0,6 m - ∞ dodatkowo dla zakresu pomiarowego 850 - 3000 ° C: Obiektyw makro PA 40.01: ogniskowanie 0,086 m - 0,115 m

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Wyjście wideo

Kompozytowy PAL, 1 Vpp, 75 Ω

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Parametry

Zakres pomiarowy Zmierzona zmienna i skalowanie analogowych wejść i wyjść Filtr wygładzający Tryb przechowywania Czas podtrzymania pamięci Emisyjność Przepuszczalność Kompensacja promieniowania tła Wartości graniczne i tryb działania styków alarmowych Parametry funkcji ATD (opcjonalnie) Funkcja linearyzacji Wyświetlanie statusu diod LED Symulacja prądu i temperatury Jednostka temperatury ° C / ° F Iloraz kanału pomiarowego, widmo 1 i widmo 2 Próg monitorowania zanieczyszczenia dodatkowo za pomocą pirometru z kamerą: Funkcja TBC Balans bieli

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Pirometr CellaTemp PA Kabel połączeniowy VK 02 / A (5 m) Kabel wideo VK 02 / F (5 m) do wersji z kamerą Kabel USB VK 11 / D (1,8 m) Oprogramowanie CellaView Instrukcja obsługi (krótka)

Oprogramowanie

CellaView
