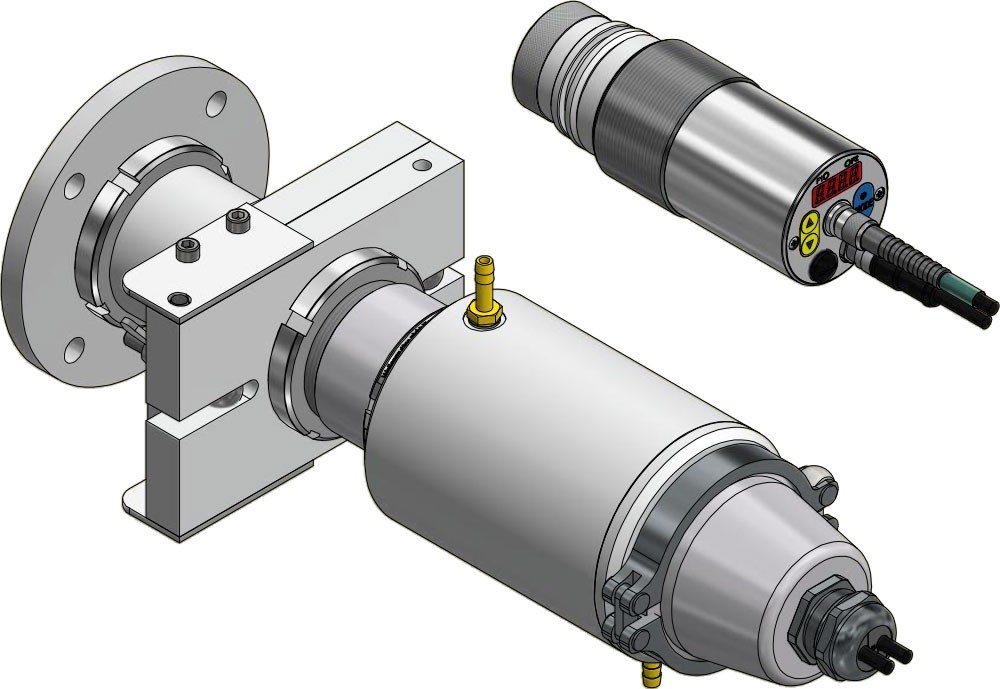

Système de mesure PA 40-K003

Plage de mesure	500 - 3000 °C en plusieurs plages
Capteur	Double photodiode
Plage spectrale	0,95 / 1,05 µm
Temps de réponse t98	Plage de mesure 500 - 1400 °C: ≤ 10 ms (T > 650 °C) Plage de mesure 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) Plage de mesure 750 - 2400 °C: ≤ 10 ms (T > 950 °C) Plage de mesure 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertitude de mesure	1 % de la temp. lue [°C]
Reproductibilité	2 K
Coefficient de température	0,05 %/K
Résolution sortie courant	0,2 K + 0.03 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	1 K

Lentilles

Plage de mesure 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Plage de mesure 650 - 1700 °C, 750 - 2400 °C et 850 - 3000 °C: Objectif standard PZ 20.01 : focalisation 0,4 m - ∞ Lentille micro PZ 20.03: focalisation de 0,2 m - 0,4 m Lentille grand angle PZ 20.05: focalisation de 0,2 m - ∞ Téléobjectif I PZ 20.06: focalisation de 1,2 m - ∞ Téléobjectif II PA 20.06:focalisation de 0,6 m - ∞ en complément pour les plages 850 - 3000 °C: Lentille macro PA 40.01: focale de 0,086 m - 0,115 m

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Entrée analogique	1 - 10 V
Sortie de commutation	2 x collecteurs ouverts 24 V DC, ≤ 30 mA
Entrée de commutation	2 x to 24 V
Interface	USB
Interface	RS 485
Alimentation électrique	24 V DC +10 % / -20 %
Consommation de courant	≤ 175 mA à 24 V DC

Sortie vidéo

Composite PAL, 1 Vpp, 75 Ω

Option de visée	Visée optique
Option de visée	Pointeur laser
Option de visée	Caméra
Afficheur	afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur	2 x LED
Eléments de contrôle	3 boutons

Connexion	Connecteur M12 8 pôles
Température ambiante	0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 65 mm x 220 mm (max. 277 mm)
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,9 kg

Paramètres

Plage de mesure Nature et plage réglable des entrées sorties analogiques Filtre de lissage Mode de mémorisation Temps de maintien Emissivité Transmittance Compensation du rayonnement environnant Limites et modes des contacts alarmes Paramètres de la fonction ATD (en option) Fonction de linéarisation Affichage de l'état des LED Simulation courant et température Température unité °C/°F Voie de mesure bichromatique, monochromatique 1, monochromatique 2 Seuil taux de contamination en plus pour les modèles avec caméra vidéo Fonction TBC Balance des blancs

Signal excès de température	si la température interne dépasse 80 °C la sortie analogique affiche une valeur > 20,5 mA
Fonctions de service	Simulation valeur de mesure ou signal de courant
Fonction ATD-(Automatique température Détection)	Détection automatique de la température dans les procédés discontinus

Etendue de la livraison

Pyromètre CellaTemp PA Câble de connexion VK 02/A (5 m) Câble vidéo VK 02/F (5 m) pour modèle avec caméra vidéo USB câble VK 11/D (1,8 m) Logiciel CellaView Manuel (version courte)

Logiciel

CellaView
