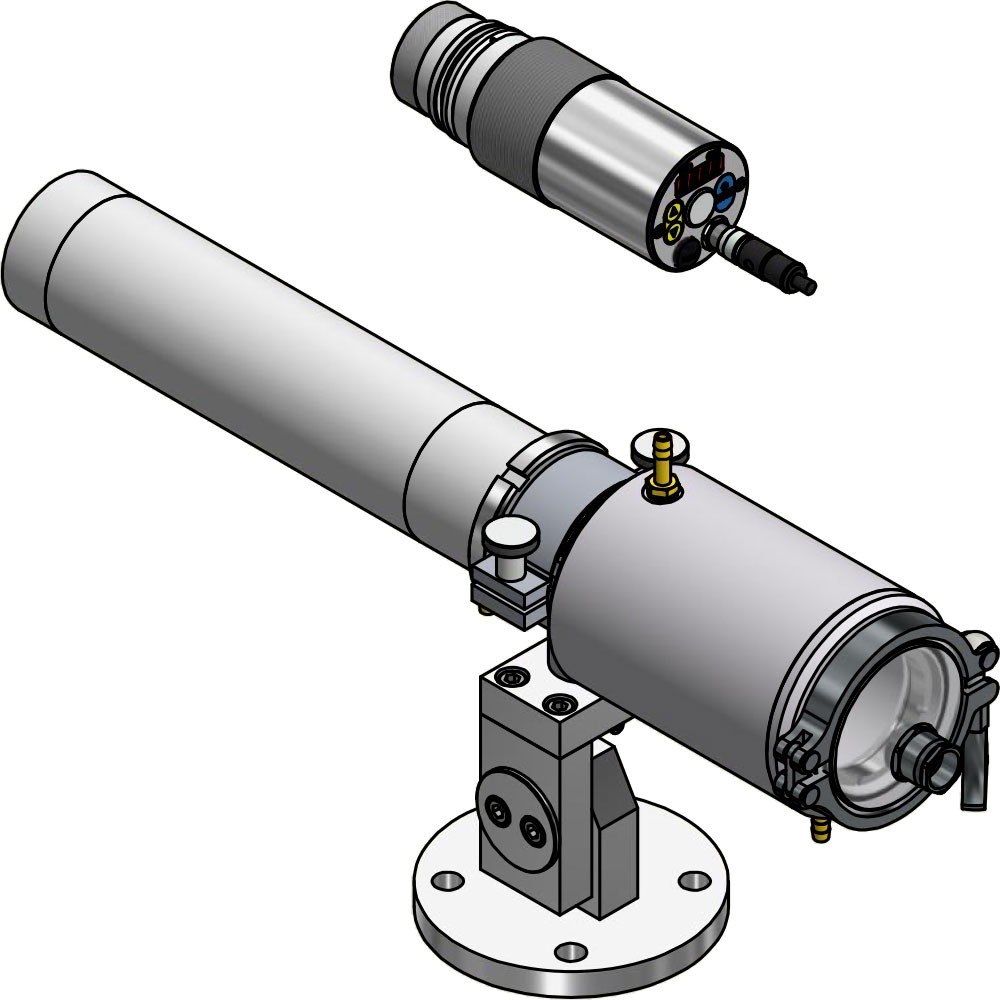

System pomiarowy PA 29-K002

Zakres pomiarowy	150 - 2500 °C in Teilbereichen
Czujnik	Fotodioda
Zakres widmowy	1,8-2,2 µm
Czas reakcji t98	Zakres pomiarowy 150 - 800 ° C: ≤ 50 ms (T> 150 ° C) ≤ 15 ms (T> 200 ° C) ≤ 2 ms (T> 350 ° C) Zakres pomiarowy 180 - 1200 ° C: ≤ 75 ms (T> 180 ° C) ≤ 35 ms (T> 200 ° C) ≤ 5 ms (T> 300 ° C) ≤ 2 ms (T> 600 ° C) Zakres pomiarowy 250 - 2000 ° C: ≤ 50 ms (T> 250 ° C) ≤ 2 ms (T> 750 ° C) Messbereich 350 - 2500 °C: ≤ 50 ms (T >350 °C) ≤ 2 ms (T> 900 ° C)
Niepewność pomiaru	Zakres pomiarowy 150 - 800 ° C i 180 - 1200 ° C: 0,75% wartości mierzonej [° C], co najmniej 5 K. Messbereich 250 - 2000 °C und 350 - 2500 °C: 0,5% zmierzonej wartości [° C], co najmniej 4 K.
Odtwarzalność	1 tys
Współczynnik temperaturowy	0,25 K / K (T <500 ° C) 0,05% / K (T> 500 ° C)
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	Zakres pomiarowy 150 - 800 ° C i 180 - 1200 ° C: 0,1 K <200 ° C 1 K ≥ 200 ° C Messbereich 250 - 2000 °C und 350 - 2500 °C: 1 tys

Soczewki

Zakres pomiarowy 150 - 800 ° C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Zakres pomiarowy 180 - 1200 ° C: Standardowy obiektyw PZ 20.01: ogniskowanie 0,4 m - ∞ Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m Teleobiektyw PZ 20.06: ostrość 1,2 m - ∞ Messbereich 250 - 2000 °C und 350 - 2500 °C: Standardowy obiektyw PZ 20.01: ogniskowanie 0,4 m - ∞ Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m Szerokokątny obiektyw PZ 20.05: ostrość 0,2 m - ∞ Teleobiektyw PZ 20.06: ostrość 1,2 m - ∞

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Wyjście wideo

Kompozytowy PAL, 1 Vpp, 75 Ω

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Parametry

Zakres pomiarowy Zmierzona zmienna i skalowanie analogowych wejść i wyjść Filtr wygładzający Tryb przechowywania Czas podtrzymania pamięci Emisyjność Przepuszczalność Kompensacja promieniowania tła Wartości graniczne i tryb działania styków alarmowych Parametry funkcji ATD (opcjonalnie) Funkcja linearyzacji Wyświetlanie statusu diod LED Symulacja prądu i temperatury Jednostka temperatury ° C / ° F dodatkowo za pomocą pirometru z kamerą: Funkcja TBC Balans bieli

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Pirometr CellaTemp PA Kabel połączeniowy VK 02 / A (5 m) Kabel wideo VK 02 / F (5 m) do wersji z kamerą Kabel USB VK 11 / D (1,8 m) Oprogramowanie CellaView Instrukcja obsługi (krótka)

Oprogramowanie

CellaView
