System pomiarowy PA 10-K004

Opis artykułu

System pomiarowy składający się z:

Cechy szczególne:

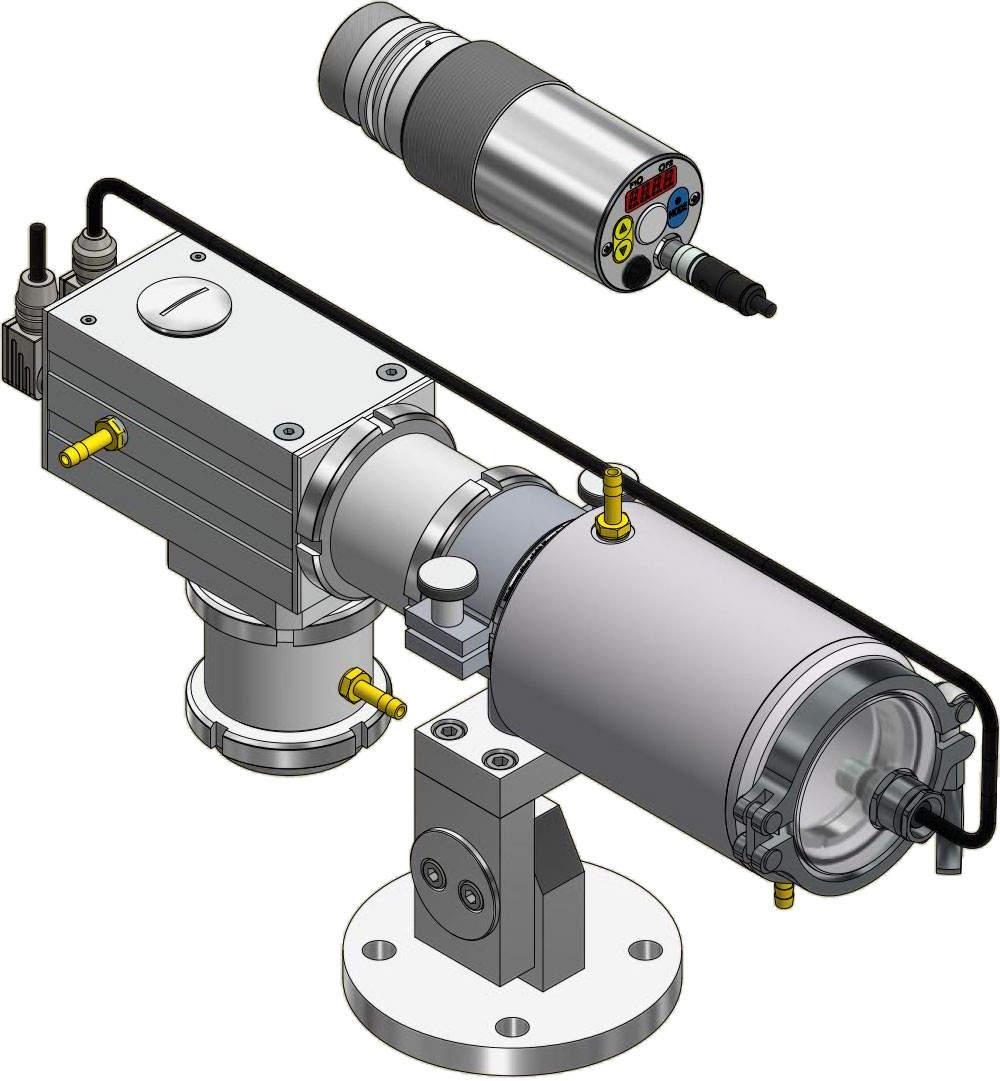

Uniwersalny pirometr z optyką o regulowanej ostrości w obudowie ze stali nierdzewnej
szerokopasmowa precyzyjna soczewka antyrefleksyjna
2 wyjścia analogowe, 2 wyjścia przełączające, USB i RS 485
Wspomaganie celowania: laserowe światło pilotujące
Armatura montażowa z obrotowym lustrem, armaturą chłodzącą i mocowaniem do przedmuchiwania do użytku przemysłowego z elastycznie regulowanym uchwytem

System pomiarowy PA 10-K004

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaTemp PA 10-K004
Zakres pomiarowy	0 - 1000 °C
Odległość ogniskowania	0,3 m - ∞
Kształt pola pomiarowego	okrągły
Stosunek odległości	50 : 1
Obiektyw	PZ 10.01
Zasada pomiaru	jednokolorowy
Urządzenie celownicze	Lampka kontrolna lasera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

System pomiarowy PA 10-K004

Pliki do pobrania

Broszura CellaTemp PA

Broszura CellaView

Instrukcje CellaTemp PA 1x2x3x

Rysunek wymiarowy PA 10-K004

Deklaracja zgodności Declaration z Conformity PAxx

EAC Deklaration PK-PA-PT

System pomiarowy PA 10-K004

Kalkulator pola widzenia

Odległość pomiaru	Średnica pola pomiarowego
0.00 mm	24.00 mm
12.00 mm	23.28 mm
24.00 mm	22.56 mm
36.00 mm	21.84 mm
48.00 mm	21.12 mm
60.00 mm	20.40 mm
72.00 mm	19.68 mm
84.00 mm	18.96 mm
96.00 mm	18.24 mm
108.00 mm	17.52 mm
120.00 mm	16.80 mm
132.00 mm	16.08 mm
144.00 mm	15.36 mm
156.00 mm	14.64 mm
168.00 mm	13.92 mm
180.00 mm	13.20 mm
192.00 mm	12.48 mm
204.00 mm	11.76 mm
216.00 mm	11.04 mm
228.00 mm	10.32 mm
240.00 mm	9.60 mm
252.00 mm	8.88 mm
264.00 mm	8.16 mm
276.00 mm	7.44 mm
288.00 mm	6.72 mm
300.00 mm	6.00 mm

Zakres pomiarowy	0 - 1000 °C
Czujnik	Thermopile
Zakres widmowy	8 - 14 µm
Czas reakcji t98	≤ 30 ms
Niepewność pomiaru	1% zmierzonej wartości [° C], co najmniej 2 K.
Odtwarzalność	1 tys
Współczynnik temperaturowy	0,1 K / K (T <250 ° C) 0,04% / K (T> 250 ° C)
Aktualna rozdzielczość wyjściowa	0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	0,1 K <200 ° C 1 K ≥ 200 ° C

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Wejście analogowe	0–10 V.
Przełączanie wyjścia	2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia	2 x po 24 V.
Interfejs	USB
Interfejs	RS485
Zasilacz	24 V DC + 10% / -20%
Pobór mocy	≤ 175 mA przy 24 V DC

Urządzenie celownicze	Przezroczysty daszek
Urządzenie celownicze	Lampka kontrolna lasera
Urządzenie celownicze	Kamera wideo
Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	2 x LED
Sterowanie	3 przyciski

Połączenie	8-pinowe złącze śrubowe M12
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	0,9 kg

Sygnał nadmiernej temperatury	od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa	Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury)	automatyczne wykrywanie temperatury dla nieciągłych procesów
