Pirómetro CellaTemp PA 41

Descripción del artículo

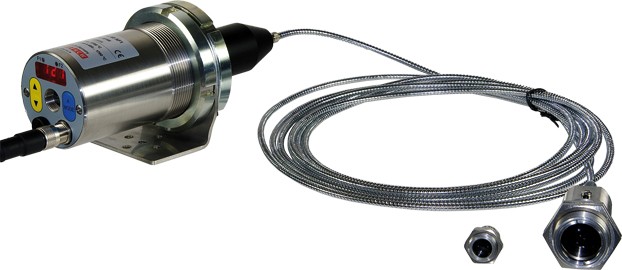

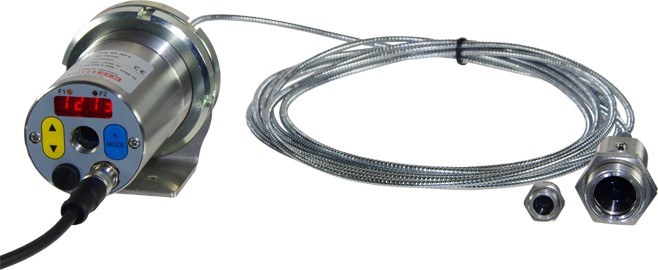

El CellaTemp® PA 41 es un pirómetro de relación digital con fibra óptica para la medición de temperaturas en el rango de 700 a 3000 °C. El pirómetro de relación está equipado con un cabezal de medición óptico independiente y una guía de luz. La guía de luz y el cabezal de medición son insensibles a las interferencias de la radiación electromagnética y pueden utilizarse a temperaturas ambiente de hasta 250 °C sin necesidad de refrigeración. La variante con un cabezal de medición óptico separado es especialmente ventajosa en espacios reducidos.

Características especiales:
  • Rango de medición de 700 a 3000 °C
  • Óptica intercambiable enfocable para un ajuste exacto de la distancia de medición
  • Óptica de precisión con recubrimiento antirreflectante de banda ancha
  • Longitudes de onda de medición cortas
  • Pantalla LED legible a gran distancia
  • Salida de corriente de prueba para función de diagnóstico
  • De serie: salida analógica e interfaz USB/RS 485
  • Cabezal de medición y cable de fibra óptica resistentes al calor hasta 250 °C
Pirómetro CellaTemp PA 41
Propiedades
Versión
Rango de medición
1100 - 3000 °C
Distancia de enfoque
0,033 - 0,045 m
Puntero láser
Su selección afectará a otros ajustes
Puede solicitarnos este artículo

Versión CellaTemp PA 41 AF 11
Versión CellaTemp PA 41 AF 21
Versión CellaTemp PA 41 AF 22
Versión CellaTemp PA 41 AF 111
Versión CellaTemp PA 41 AF 190
Versión CellaTemp PA 41 AF 121
Versión CellaTemp PA 41 AF 122
Versión CellaTemp PA 41 AF 211
Versión CellaTemp PA 41 AF 221
Versión CellaTemp PA 41 AF 222
Versión CellaTemp PA 41 AF 901
Rango de medición 800 - 2400 °C
Rango de medición 800 - 2400 °C
Rango de medición 800 - 2400 °C
Rango de medición 900 - 3000 °C
Rango de medición 900 - 3000 °C
Rango de medición 900 - 3000 °C
Rango de medición 900 - 3000 °C
Rango de medición 700 - 1800 °C
Rango de medición 700 - 1800 °C
Rango de medición 700 - 1800 °C
Rango de medición 1100 - 3000 °C
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 0,12 m - ∞
Distancia de enfoque 0,033 - 0,045 m
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 1,8 m
Distancia de enfoque 0,12 m - ∞
Distancia de enfoque 0,033 - 0,045 m
Distancia de enfoque 0,2 m - ∞
Distancia de enfoque 0,12 m - ∞
Distancia de enfoque 0,033 - 0,045 m
Distancia de enfoque 0,5 m - ∞
Forma del campo de visión redondo
Relación óptica 190 : 1
Relación óptica 100 : 1
Relación óptica 50 : 1
Relación óptica 190 : 1
Relación óptica 175 : 1
Relación óptica 100 : 1
Relación óptica 50 : 1
Relación óptica 110 : 1
Relación óptica 50 : 1
Relación óptica 36 : 1
Relación óptica 340 : 1
Cabezal de medición PA 41.01
Cabezal de medición PA 41.05
Cabezal de medición PZ 41.18
Cabezal de medición PA 41.01
Cabezal de medición PA 41.03
Cabezal de medición PA 41.05
Cabezal de medición PZ 41.18
Cabezal de medición PA 41.01
Cabezal de medición PA 41.05
Cabezal de medición PZ 41.18
Cabezal de medición PA 41.02
Principio de medición espectral
Dispositivo de mira Puntero láser

Datos técnicos Descargas Calculadora del campo de medición Accesorios Calcular la emisividad Encuentre el dispositivo adecuado

Pirómetro CellaTemp PA 41

Datos técnicos

Parámetros de medición

Rango de medición 700 - 3000 °C en subrangos
Sensor fotodiodo doble
Rango espectral 0,95 / 1,05 µm
Tiempo de respuesta t98 Rango de medición 800 - 2400 °C:
≤ 20 ms (T > 950 °C)

Rango de medición 900 - 3000 °C:
≤ 20 ms (T > 1050 °C)

Rango de medición 700 - 1800 °C:
≤ 20 ms (T > 850 °C)

Rango de medición 1100 - 3000 °C:
≤ 20 ms (T > 1350 °C)
Incertidumbre de medición 1,5 % de la lectura [°C]
Repetibilidad 3 K
Coeficiente de temperatura 0,05 %/K
Resolución de la salida de corriente 0,2 K + 0,03 % del rango de medición configurado
Resolución de la interfaz 0,1 K
Resolución del display 1 K

Variantes ópticas

Cabezales de medición Rangos de medición 800 - 2400 °C, 900 - 3000 °C y 700 - 1800 °C:
PA 41.01 (M30): Focalización 0,2 m - ∞
PA 41.05 (M16): Focalización  0,12 m - ∞
PZ 41.18 (M16): Focalización 0,033 - 0,045 m

adicionalmente para el rango de medición 800 - 2400 °C
PZ 41.05 (M30): Fokussierung 0,3 m - ∞

Rango de medición 1100 - 1300 °C:
PA 41.02 (M16): Focalización 0,5 m - ∞

Parámetros eléctricos

Salida analógica 0(4) - 20 mA lineal, conmutable, escalable
Carga ≤ 500 Ω
Entrada analógica 0 - 10 V
Salida de conmutación dos colectores abiertos 24 V DC, ≤ 30 mA
Entrada de conmutación 2 x para 24 V
Interfaz USB
Interfaz RS 485
Alimentación eléctrica 24 V DC +10 % / -20 %
Consumo eléctrico ≤ 175 mA a 24 V DC

Características

Dispositivo de mira Puntero láser
Display 4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado dos LEDs
Elementos de operación 3 teclas de control

Parámetros generales

Conexión Conexión roscada M14 con 8 polos
Temperatura ambiente Unidad electrónica: 0 - 65 °C
Cabezal de medición: 250 °C
Temperatura de almacenamiento -20 - +80 °C
Humedad del aire admisible 95 % H.r. máx. (sin condensación)
Dimensiones Unidad electrónica: Ø 65 mm x 187 mm
Cabezal de medición: en función del modelo
Material de la carcasa acero inoxidable V2A (1.4305)
Tipo de protección IP 65 según DIN 40050
Peso 0,9 kg, aproximadamente

Parámetros ajustables

Parámetros Rango de medición
Variable medida y escalamiento entradas y salidas analógicas
Filtro de atenuación
Modo de memoria
Tiempo de retención de la memoria
Emisividad
Transmitancia
Corrección de la radiación de fondo
Valores límites y modo operativo de los contactos de alarma
Parámetros de la función ATD (opcional)
Función de linealización
Indicación de estado de los LED
Simulación de corriente y temperatura
Unidad de temperatura °C / °F
Canal de medición: de cociente, espectral 1 o espectral 2
Umbral para el control de contaminación

Funciones

Señal de exceso de temperatura cuando la temperatura interna sobrepase los 80 °C la salida analógica cambia a 20,5 mA
Función de servicio Simulación de un valor de medición o una señal de corriente

Volumen de suministro

Volumen de suministro Pirómetro CellaTemp PA
cable de conexión VK 02/A (5 m)
Cabezal de medición
Cable USB VK 11/D (1,8 m)
Software CellaView
Manual de instrucciones de uso (versión breve)
* El cable de fibra óptica debe pedirse por separado.

software

software CellaView

Pirómetro CellaTemp PA 41

Calcular la emisividad

A partir del valor medido visualizado en el pirómetro, la temperatura real del objeto, la emisividad preestablecida en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), se calcula la emisividad correcta que se debe ajustar en el pirómetro.
A partir de la temperatura real del objeto, la emisividad del objeto, la emisividad configurada en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), el pirómetro calcula el valor que se indica.
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Relación entre emisividades a ajustar
Temperatura ambiente
Temperatura del objeto
Valor medido por el pirómetro
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Valor medido por el pirómetro
Temperatura ambiente
Temperatura del objeto
Relación entre emisividades a ajustar

Pirómetro CellaTemp PA 41

Descargas

Folleto CellaTemp PA
es
Folleto CellaView
es
Manual de instrucciones CellaTemp PA 41
es
Declaración de conformidad Declaration de Conformity PAxx
es
UKCA Declaration de Conformity PAxx
es
EAC Deklaration PK-PA-PT
es

Pirómetro CellaTemp PA 41

Accesorios

Pirómetro CellaTemp PA 41

IO-Link IODD

Pirómetro CellaTemp PA 41

IO-Link Declaración del fabricante

Pirómetro CellaTemp PA 41

Calculadora del campo de medición

Pirómetro
  • PA 41 AF 11 (0,2 m - ∞)
  • PA 41 AF 111 (0,2 m - ∞)
  • PA 41 AF 121 (0,12 m - ∞)
  • PA 41 AF 122 (0,033 - 0,045 m)
  • PA 41 AF 190 (1,8 m)
  • PA 41 AF 21 (0,12 m - ∞)
  • PA 41 AF 211 (0,2 m - ∞)
  • PA 41 AF 22 (0,033 - 0,045 m)
  • PA 41 AF 221 (0,12 m - ∞)
  • PA 41 AF 222 (0,033 - 0,045 m)
  • PA 41 AF 901 (0,5 m - ∞)
PA 41 AF 11 (0,2 m - ∞)
Distancia de enfoque
mm
Longitud del gráfico
mm
Distancia de medición (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
