Pirometr CellaTemp PA 41

Opis artykułu

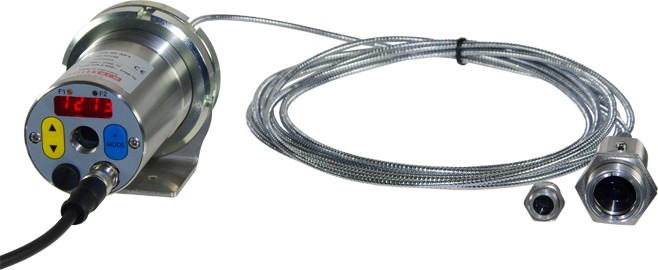

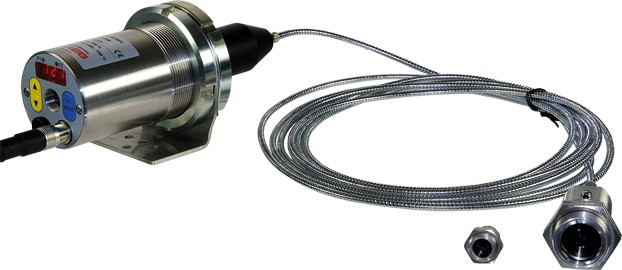

CellaTemp® PA 41 to cyfrowy pirometr światłowodowy do pomiaru temperatury w zakresie od 700 do 3000 °C. Pirometr wyposażony jest w oddzielną optyczną głowicę pomiarową i światłowód. Światłowód i głowica pomiarowa są niewrażliwe na zakłócenia promieniowania elektromagnetycznego i mogą być używane w temperaturach otoczenia do 250 °C bez chłodzenia. Wariant z oddzielną optyczną głowicą pomiarową jest szczególnie korzystny w ograniczonych przestrzeniach.

Cechy szczególne:
  • Zakres pomiarowy od 700 do 3000 °C
  • wymienny układ optyczny z możliwością regulacji ostrości do dokładnej regulacji odległości pomiarowej
  • szerokopasmowy precyzyjny układ optyczny z powłoką antyrefleksyjną
  • krótkie długości fali pomiarowej
  • wyświetlacz LED czytelny z dużej odległości
  • wyjście prądu testowego do funkcji diagnostycznych
  • standard: wyjście analogowe i interfejs USB/RS 485
  • głowica pomiarowa i kabel światłowodowy odporne na temperaturę do 250 °C
Pirometr CellaTemp PA 41
Properties
Wykonanie
Zakres pomiarowy
1100 - 3000 °C
Odległość ogniskowania
0,033 - 0,045 m
Lampka kontrolna lasera
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

Wykonanie CellaTemp PA 41 AF 11
Wykonanie CellaTemp PA 41 AF 21
Wykonanie CellaTemp PA 41 AF 22
Wykonanie CellaTemp PA 41 AF 111
Wykonanie CellaTemp PA 41 AF 190
Wykonanie CellaTemp PA 41 AF 121
Wykonanie CellaTemp PA 41 AF 122
Wykonanie CellaTemp PA 41 AF 211
Wykonanie CellaTemp PA 41 AF 221
Wykonanie CellaTemp PA 41 AF 222
Wykonanie CellaTemp PA 41 AF 901
Zakres pomiarowy 800 - 2400 °C
Zakres pomiarowy 800 - 2400 °C
Zakres pomiarowy 800 - 2400 °C
Zakres pomiarowy 900 - 3000 °C
Zakres pomiarowy 900 - 3000 °C
Zakres pomiarowy 900 - 3000 °C
Zakres pomiarowy 900 - 3000 °C
Zakres pomiarowy 700 - 1800 °C
Zakres pomiarowy 700 - 1800 °C
Zakres pomiarowy 700 - 1800 °C
Zakres pomiarowy 1100 - 3000 °C
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,12 m - ∞
Odległość ogniskowania 0,033 - 0,045 m
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 1,8 m
Odległość ogniskowania 0,12 m - ∞
Odległość ogniskowania 0,033 - 0,045 m
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,12 m - ∞
Odległość ogniskowania 0,033 - 0,045 m
Odległość ogniskowania 0,5 m - ∞
Kształt pola pomiarowego okrągły
Stosunek odległości 190 : 1
Stosunek odległości 100 : 1
Stosunek odległości 50 : 1
Stosunek odległości 190 : 1
Stosunek odległości 175 : 1
Stosunek odległości 100 : 1
Stosunek odległości 50 : 1
Stosunek odległości 110 : 1
Stosunek odległości 50 : 1
Stosunek odległości 36 : 1
Stosunek odległości 340 : 1
Głowica pomiarowa PA 41.01
Głowica pomiarowa PA 41.05
Głowica pomiarowa PZ 41.18
Głowica pomiarowa PA 41.01
Głowica pomiarowa PA 41.03
Głowica pomiarowa PA 41.05
Głowica pomiarowa PZ 41.18
Głowica pomiarowa PA 41.01
Głowica pomiarowa PA 41.05
Głowica pomiarowa PZ 41.18
Głowica pomiarowa PA 41.02
Zasada pomiaru jednokolorowy
Urządzenie celownicze Lampka kontrolna lasera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

Pirometr CellaTemp PA 41

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 700 - 3000 ° C w niektórych obszarach
Czujnik Podwójna dioda fotograficzna
Zakres widmowy 0,95 / 1,05 µm
Czas reakcji t98 Zakres pomiarowy 800 - 2400 ° C:
≤ 20 ms (T> 950 ° C)

Zakres pomiarowy 900 - 3000 ° C:
≤ 20 ms (T> 1050 ° C)

Zakres pomiarowy 700 - 1800 ° C:
≤ 20 ms (T> 850 ° C)

Zakres pomiarowy 1100 - 3000 ° C:
≤ 20 ms (T> 1350 ° C)
Niepewność pomiaru 1,5% odczytu [° C]
Odtwarzalność 3 K
Współczynnik temperaturowy 0,05% / K
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Głowice pomiarowe Zakres pomiarowy 800 - 2400 ° C, 900 - 3000 ° C i 700 - 1800 ° C:
PA 41.01 (M30): ogniskowanie 0,2 m - ∞
PA 41.05 (M16): ustawianie ostrości 0,12 m - ∞
PZ 41,18 (M16): ogniskowanie 0,033 - 0,045 m

dodatkowo dla zakresu pomiarowego 800 - 2400 ° C:
PZ 41.05 (M30): Fokussierung 0,3 m - ∞

Zakres pomiarowy 1100 - 1300 ° C:
PA 41.02 (M16): ogniskowanie 0,5 m - ∞

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Wejście analogowe 0–10 V.
Przełączanie wyjścia 2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia 2 x po 24 V.
Interfejs USB
Interfejs RS485
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 175 mA przy 24 V DC

Wyposażenie

Urządzenie celownicze Lampka kontrolna lasera
Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 2 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie 8-pinowe złącze śrubowe M12
Temperatura otoczenia Elektronika: 0–65 ° C
Głowica pomiarowa: 250 ° C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Elektronika: Ø 65 mm x 187 mm
Głowica pomiarowa: w zależności od rodzaju
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga 0,9 kg

Regulowane parametry

Parametry Zakres pomiarowy
Zmierzona zmienna i skalowanie analogowych wejść i wyjść
Filtr wygładzający
Tryb przechowywania
Czas podtrzymania pamięci
Emisyjność
Przepuszczalność
Kompensacja promieniowania tła
Wartości graniczne i tryb działania styków alarmowych
Parametry funkcji ATD (opcjonalnie)
Funkcja linearyzacji
Wyświetlanie statusu diod LED
Symulacja prądu i temperatury
Jednostka temperatury ° C / ° F
Iloraz kanału pomiarowego, widmo 1 i widmo 2
Próg monitorowania zanieczyszczenia

Funkcje

Sygnał nadmiernej temperatury od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa Symulacja wartości mierzonej lub sygnału prądowego

Zakres dostawy

Zakres dostawy Pirometr CellaTemp PA
Kabel połączeniowy VK 02 / A (5 m)
Głowica pomiarowa
Kabel USB VK 11 / D (1,8 m)
Oprogramowanie CellaView
Instrukcja obsługi (krótka)
* Kabel światłowodowy należy zamówić osobno.

Oprogramowanie

Oprogramowanie CellaView

Pirometr CellaTemp PA 41

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PA 41

Pliki do pobrania

Broszura CellaTemp PA
pl
Broszura CellaView
pl
Instrukcje CellaTemp PA 41
pl
Deklaracja zgodności Declaration z Conformity PAxx
pl
UKCA Declaration z Conformity PAxx
pl
EAC Deklaration PK-PA-PT
pl

Pirometr CellaTemp PA 41

Akcesoria

Pirometr CellaTemp PA 41

IO-Link IODD

Pirometr CellaTemp PA 41

IO-Link Deklaracja producenta

Pirometr CellaTemp PA 41

Kalkulator pola widzenia

Pirometr
  • PA 41 AF 11 (0,2 m - ∞)
  • PA 41 AF 111 (0,2 m - ∞)
  • PA 41 AF 121 (0,12 m - ∞)
  • PA 41 AF 122 (0,033 - 0,045 m)
  • PA 41 AF 190 (1,8 m)
  • PA 41 AF 21 (0,12 m - ∞)
  • PA 41 AF 211 (0,2 m - ∞)
  • PA 41 AF 22 (0,033 - 0,045 m)
  • PA 41 AF 221 (0,12 m - ∞)
  • PA 41 AF 222 (0,033 - 0,045 m)
  • PA 41 AF 901 (0,5 m - ∞)
PA 41 AF 11 (0,2 m - ∞)
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
