Pirómetro CellaTemp PA 41

Descrição do item

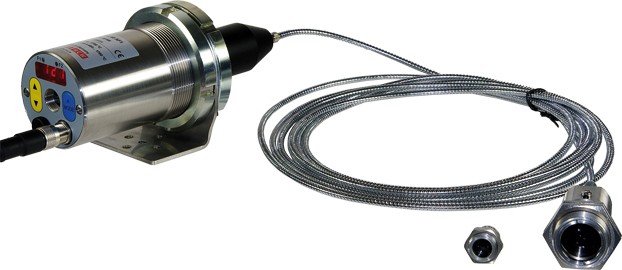

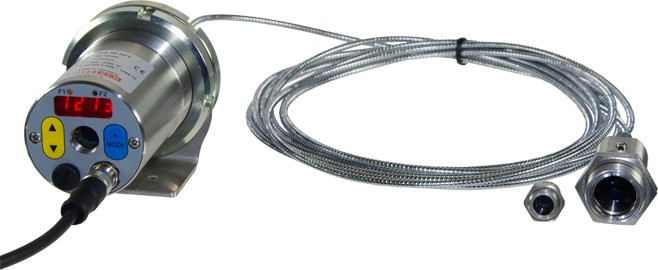

O CellaTemp® PA 41 é um pirômetro de relação digital com fibra ótica para a medição de temperaturas na faixa de 700 a 3000 °C. O pirômetro de relação é equipado com uma cabeça de medição óptica separada e uma guia de luz. O guia de luz e a cabeça de medição são insensíveis à interferência da radiação eletromagnética e podem ser usados em temperaturas ambientes de até 250 °C sem refrigeração. A variante com uma cabeça de medição óptica separada é particularmente vantajosa em espaços confinados.

Características especiais:
  • Gama de medição de 700 a 3000 °C
  • Ótica de focagem intercambiável para ajuste exato da distância de medição
  • Ótica de precisão com revestimento antirreflexo de banda larga
  • Comprimentos de onda de medição curtos
  • Indicação LED que pode ser lida a uma grande distância
  • Saída de corrente de teste para função de diagnóstico
  • De série: saída analógica e interface USB/RS 485
  • Cabeça de medição e cabo de fibra ótica resistentes ao calor até 250 °C
Pirómetro CellaTemp PA 41
Properties
Modelo
Faixa de medição 0 - 200 C:
1100 - 3000 °C
Distância de foco
0,033 - 0,045 m
Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

Modelo CellaTemp PA 41 AF 11
Modelo CellaTemp PA 41 AF 21
Modelo CellaTemp PA 41 AF 22
Modelo CellaTemp PA 41 AF 111
Modelo CellaTemp PA 41 AF 190
Modelo CellaTemp PA 41 AF 121
Modelo CellaTemp PA 41 AF 122
Modelo CellaTemp PA 41 AF 211
Modelo CellaTemp PA 41 AF 221
Modelo CellaTemp PA 41 AF 222
Modelo CellaTemp PA 41 AF 901
Faixa de medição 0 - 200 C: 800 - 2400 °C
Faixa de medição 0 - 200 C: 800 - 2400 °C
Faixa de medição 0 - 200 C: 800 - 2400 °C
Faixa de medição 0 - 200 C: 900 - 3000 °C
Faixa de medição 0 - 200 C: 900 - 3000 °C
Faixa de medição 0 - 200 C: 900 - 3000 °C
Faixa de medição 0 - 200 C: 900 - 3000 °C
Faixa de medição 0 - 200 C: 700 - 1800 °C
Faixa de medição 0 - 200 C: 700 - 1800 °C
Faixa de medição 0 - 200 C: 700 - 1800 °C
Faixa de medição 0 - 200 C: 1100 - 3000 °C
Distância de foco 0,2 m - ∞
Distância de foco 0,12 m - ∞
Distância de foco 0,033 - 0,045 m
Distância de foco 0,2 m - ∞
Distância de foco 1,8 m
Distância de foco 0,12 m - ∞
Distância de foco 0,033 - 0,045 m
Distância de foco 0,2 m - ∞
Distância de foco 0,12 m - ∞
Distância de foco 0,033 - 0,045 m
Distância de foco 0,5 m - ∞
Forma do campo de medição redondo
Relação de distância 190 : 1
Relação de distância 100 : 1
Relação de distância 50 : 1
Relação de distância 190 : 1
Relação de distância 175 : 1
Relação de distância 100 : 1
Relação de distância 50 : 1
Relação de distância 110 : 1
Relação de distância 50 : 1
Relação de distância 36 : 1
Relação de distância 340 : 1
Cabeça de medição: -20 - +250 °C PA 41.01
Cabeça de medição: -20 - +250 °C PA 41.05
Cabeça de medição: -20 - +250 °C PZ 41.18
Cabeça de medição: -20 - +250 °C PA 41.01
Cabeça de medição: -20 - +250 °C PA 41.03
Cabeça de medição: -20 - +250 °C PA 41.05
Cabeça de medição: -20 - +250 °C PZ 41.18
Cabeça de medição: -20 - +250 °C PA 41.01
Cabeça de medição: -20 - +250 °C PA 41.05
Cabeça de medição: -20 - +250 °C PZ 41.18
Cabeça de medição: -20 - +250 °C PA 41.02
Princípio de medição de uma cor
Aviso e limiar de desligamento do monitoramento de contaminação Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado

Pirómetro CellaTemp PA 41

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 700 - 3000 °C em faixas parciais
Função de serviço Fotodiodo duplo
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,95 / 1,05 µm
Tempo de ajuste t98 faixa de medição 850 - 3000 °C:
≤ 20 ms (T > 950 °C)

Variável medida e escalonamento das entradas e saídas analógicas
≤ 20 ms (T > 1050 °C)

faixa de medição 700 - 3000 °C:
≤ 20 ms (T > 850 °C)

faixa de medição 150 - 1200 °C e 250 - 2000 °C:
≤ 20 ms (T > 1350 °C)
niquelado de metal 1,5 % do valor medido [°C].
Redefinição para configurações de fábrica 3 K
Teste de entrada 0,05 %/K
Resolução Saída de corrente 0,2 K + 0,03 % do intervalo ajustado
Interface de Resolução 0,1 K
Resolução do visor 1 K

PA 41,01 (M30): com foco 0,2 m - ∞

Parâmetros Metrológicos faixa de medição 800 - 2400 °C:
PA 41,02 (M16): com foco 0,5 m - ∞
Parâmetros
PZ 41,31 (M30): com foco 0,15 m - ∞

adicionalmente para a faixa de medição de 850 - 3000 °C:
PZ 41.05 (M30): Fokussierung 0,3 m - ∞

faixa de medição 1100 - 3000 °C:
PA 41,03 (M30): Foco 1,8 m (selado)

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Entrada analógica 0 a 10 V
Mudança de entrada 2 x coletor aberto 24 V DC, ≤ 30 mA
Interface 2 x após 24 V
Terminais de parafuso USB, RS 485
Terminais de parafuso RS 485
Modo de operação de memória 24 V DC +10 % / -20 %
Fechadura com chave ≤ 175 mA a 24 V DC

Equipamentos

Aviso e limiar de desligamento do monitoramento de contaminação Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Mostrar LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs 2 x LED
Elementos operacionais 3 botões de pressão

Parâmetros gerais

Conexão Conexão a parafuso M12 de 5 pinos
USB Eletrônica: 0 - 65 °C
Cabeça de medição: dependendo do tipo
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)
Dimensões Eletrônica: Ø 65 mm x 187 mm
Cabeça de medição: Ø 30 mm x 75 mm
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,9 kg

Parâmetros ajustáveis

Parâmetros da função ATD Faixa de medição 0 - 200 C:
Quociente do canal de medição - Espectral
Valores limite e modo de operação dos contatos de alarme
Locais de armazenagem da tabela de emissividade
Termômetro Infravermelho CellaTemp PK
Emissividade (20 - 100 %, ajustável externamente)
via cabo (5 m)
Carregador de bateria
Arquivo GSD em CD
via botão de pressão ou entrada de teste
Conexão a parafuso M12 de 5 pinos (A codificado)
Consumo de energia
Escala da saída analógica
Coeficiente de temperatura
Cabeça de medição
Sensor

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente A partir de uma temperatura interna > 80 °C a saída analógica muda para > 20,5 mA
Si Simulação de corrente e temperatura

Função Linearização

Função Linearização Pirômetro CellaTemp PM
Cabo de conexão VK 02/A (5 m)
Cabeça de medição: -20 - +250 °C
Proteção contra inversão de polaridade
Fonte de alimentação
Instruções de operação (abreviado)
* O cabo de fibra ótica deve ser encomendado separadamente.

Software CellaView

Software CellaView CellaView

Pirómetro CellaTemp PA 41

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaTemp PA 41

Downloads

Catálogo CellaTemp PA
pt
Catálogo CellaView
pt
Instruções CellaTemp PA 41
pt
Declaração de conformidade Declaration de Conformity PAxx
pt
UKCA Declaration de Conformity PAxx
pt
EAC Deklaration PK-PA-PT
pt

Pirómetro CellaTemp PA 41

Acessórios

Pirómetro CellaTemp PA 41

IO-Link IODD

Pirómetro CellaTemp PA 41

IO-Link Declaração do fabricante

Pirómetro CellaTemp PA 41

Calculadora do campo de visão

Pirómetro
  • PA 41 AF 11 (0,2 m - ∞)
  • PA 41 AF 111 (0,2 m - ∞)
  • PA 41 AF 121 (0,12 m - ∞)
  • PA 41 AF 122 (0,033 - 0,045 m)
  • PA 41 AF 190 (1,8 m)
  • PA 41 AF 21 (0,12 m - ∞)
  • PA 41 AF 211 (0,2 m - ∞)
  • PA 41 AF 22 (0,033 - 0,045 m)
  • PA 41 AF 221 (0,12 m - ∞)
  • PA 41 AF 222 (0,033 - 0,045 m)
  • PA 41 AF 901 (0,5 m - ∞)
PA 41 AF 11 (0,2 m - ∞)
Distância de foco
mm
Comprimento do gráfico
mm
Distância de medição (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
