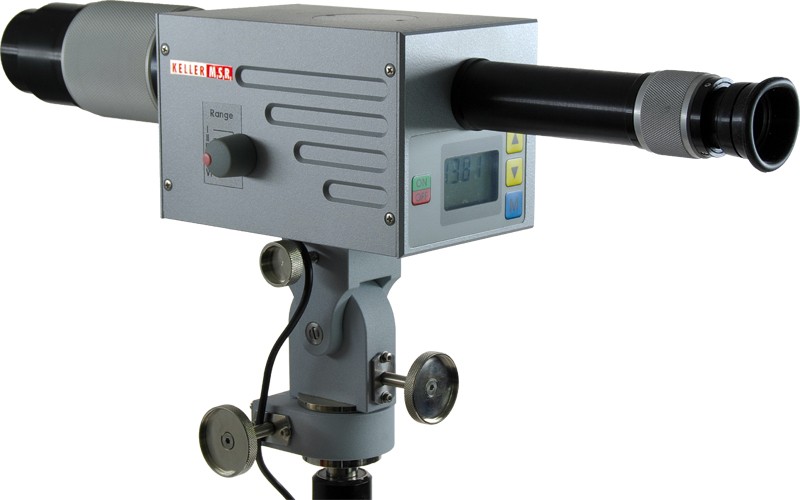

Pirometre Mikro PV 11

Makale açıklaması

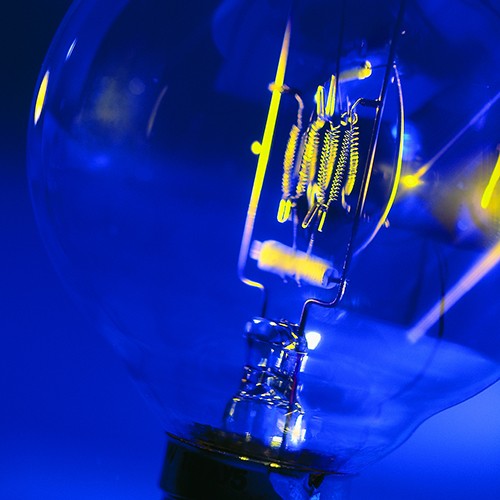

0.1 mm'den küçük ve çok küçük nesnelerde +700 °C ila +3500 °C ölçüm aralığında son derece hassas sıcaklık kontrolü için yoğunluk karşılaştırma pirometresi (filament pirometrenin halefi). Micro PV 11, endüstriyel araştırma ve üretimin birçok alanında, üniversiteler ve araştırma enstitüleri tarafından filamentleri, en küçük metal ve seramik numuneleri ölçmek için ve absorpsiyon spektrometrelerinde kullanılmaktadır.

Özel özellikler:
  • Ölçüm aralığı 700 ila 3000 °C
  • Ölçülecek nesnenin algılanması için geniş görüş alanı
  • Ölçülecek nesnenin kontur keskinliğinde görüntülenmesi
  • Son derece yüksek optik çözünürlük (1 mm'lik nesneler 5 m mesafeden ölçülebilir)
  • 0,1 mm'den itibaren çok küçük nesnelerin ölçümü
  • Ölçüm prensibi ve ölçüm dalga boyu sayesinde çok yüksek ölçüm hassasiyeti
  • Çok düşük emisivite etkisi
Pirometre Mikro PV 11
Properties
uygulamak
Ölçüm aralığı
700 - 3000 °C
Odak uzaklığı
1 m - ∞
İçten bakış
Seçiminiz diğer ayarları etkileyecektir
Bu makaleyi bizden talep edebilirsiniz

uygulamak Mikro PV 11 AF 1
Ölçüm aralığı 700 - 3000 °C
Odak uzaklığı 1 m - ∞
ölçüm alanının şekli etrafında
ölçüm prensibi spektral
Nişan alma cihazı İçten bakış

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi

Pirometre Mikro PV 11

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı 700 - 3500 °C
Spektral aralık Kısmi aralıklarda 0,5 - 0,67 µm
Ölçüm belirsizliği 700 - 800 °C: Ölçülen değerin %1,5'i [°C]
800 - 2000 °C: Ölçülen değerin %0,6'sı [°C]
2000 - 3500 °C: Ölçülen değerin %2,0'ı [°C]
Tekrarlanabilirlik 3 K
Çözünürlük Ekranı 1k

Optik varyantlar

Lensler ek lens olmadan: Odaklama 1 m - ∞
ek lens ile: Odaklama 0,2 - 1 m

Elektriksel parametreler

Güç kaynağı 15 V DC

Özellikler

Nişan alma cihazı Şeffaf vizör
Ekran 4 haneli LCD
İşletim elemanları 3 basmalı düğme

Genel parametreler

Ortam sıcaklığı 10 - 45 °C
Depolama sıcaklığı 0 - 55 °C

Ayarlanabilir parametreler

Parametre Emisivite

Teslimat kapsamı

Teslimat kapsamı Pirometre PV 11
Çaprazkafa
Güç kaynağı
Taşıma çantası
PC bağlantı kablosu
Yedek ampul

Pirometre Mikro PV 11

Emisivite Hesaplayıcı

Pirometrede ayarlanacak doğru emisyon, pirometrede görüntülenen ölçülen değerden, gerçek nesne sıcaklığından, pirometrede önceden ayarlanmış emisyon değerinden ve ortam sıcaklığından (bazı tipler için gereklidir) hesaplanır.
Pirometre tarafından hesaplanan ölçülen değer, gerçek nesne sıcaklığından, ölçülen nesnenin emisyonundan, pirometrede ayarlanan emisyondan ve ortam sıcaklığından (bazı tipler için gereklidir) görüntülenir.
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
Ayarlanacak emisyon oranı
Ortam sıcaklığı
nesne sıcaklığı
pirometre okuma
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
pirometre okuma
Ortam sıcaklığı
nesne sıcaklığı
Ayarlanacak emisyon oranı

Pirometre Mikro PV 11

İndirilenler

broşür Mikro PV 11
tr
Talimatlar PV 11
tr
Uygunluk beyanı Declaration itibaren Conformity PV11
tr
UKCA Declaration itibaren Conformity PV11
tr

Pirometre Mikro PV 11

aksesuarlar

Pirometre Mikro PV 11

IO-Link IODD

Pirometre Mikro PV 11

IO-Link Üretici Beyanı

Pirometre Mikro PV 11

Ölçüm alanı hesaplayıcısı

Pirometre
  • PV 11 AF 1 (1,0 m - ∞)
PV 11 AF 1 (1,0 m - ∞)
yakın çekim lensi
  • Yok
  • D1 (0,5 -1,0 m)
  • D2 (0,33 -0,55 m)
  • D1+D2 (0,25 -0,33 m)
  • D4 (0,2 -0,25 m)
Yok
Odak uzaklığı
mm
grafiğin uzunluğu
mm
ölçüm mesafesi (mm)0801602403204004805606407208008809600.20 mm
ölçüm mesafesialan çapını ölçmek
0.00 mm38.00 mm
40.00 mm36.49 mm
80.00 mm34.98 mm
120.00 mm33.46 mm
160.00 mm31.95 mm
200.00 mm30.44 mm
240.00 mm28.93 mm
280.00 mm27.42 mm
320.00 mm25.90 mm
360.00 mm24.39 mm
400.00 mm22.88 mm
440.00 mm21.37 mm
480.00 mm19.86 mm
520.00 mm18.34 mm
560.00 mm16.83 mm
600.00 mm15.32 mm
640.00 mm13.81 mm
680.00 mm12.30 mm
720.00 mm10.78 mm
760.00 mm9.27 mm
800.00 mm7.76 mm
840.00 mm6.25 mm
880.00 mm4.74 mm
920.00 mm3.22 mm
960.00 mm1.71 mm
1,000.00 mm0.20 mm
