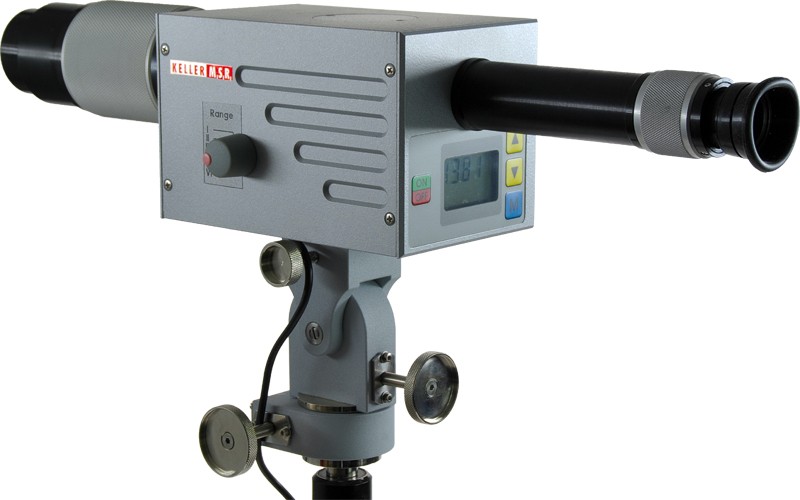

Pyrometr Mikro PV 11

Popis článku

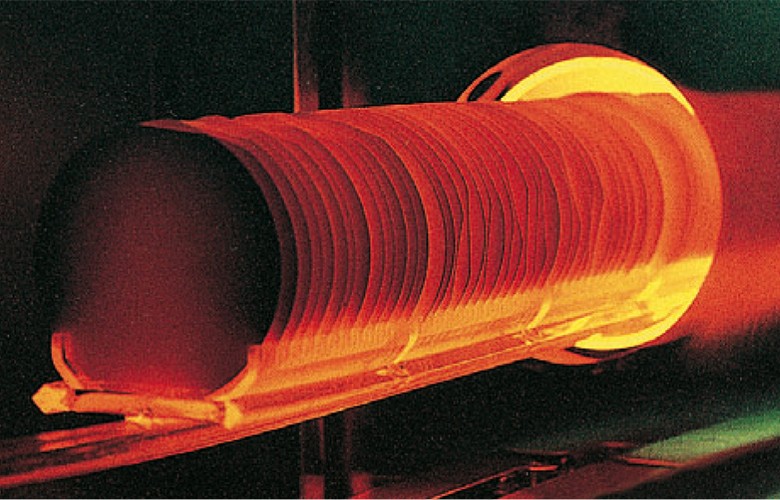

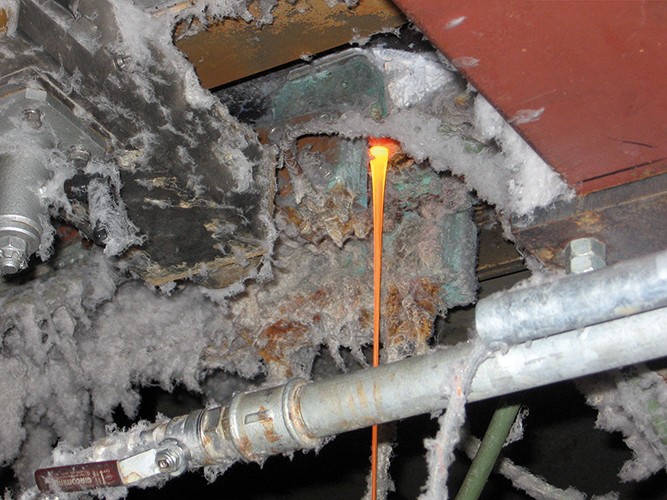

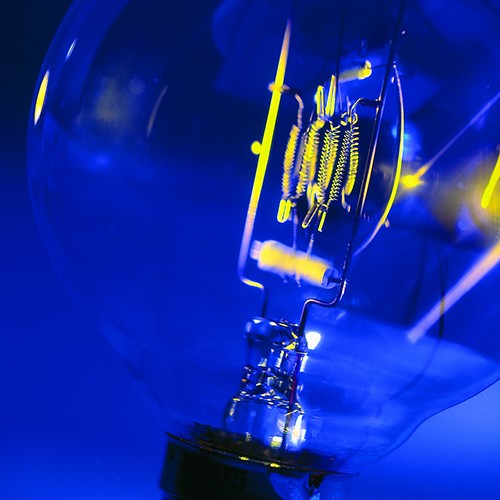

Srovnávací pyrometr intenzity (nástupce vláknového pyrometru) pro vysoce přesnou regulaci teploty v rozsahu měření od +700 °C do +3500 °C na malých a nejmenších předmětech od 0,1 mm. Micro PV 11 se používá v širokých oblastech průmyslového výzkumu a výroby, na univerzitách a výzkumných ústavech pro měření na vláknech, drobných kovových a keramických vzorcích a v absorpčních spektrometrech.

Speciální funkce:
  • Rozsah měření 700 až 3000 °C
  • Velké zorné pole pro detekci měřeného objektu
  • Ostrý obrysový obraz měřeného objektu
  • Extrémně vysoké optické rozlišení (objekty o velikosti 1 mm lze měřit na vzdálenost 5 m)
  • Měření velmi malých předmětů od 0,1 mm
  • Velmi vysoká přesnost měření díky principu měření a vlnové délce měření
  • Velmi nízký vliv emisivity
Pyrometr Mikro PV 11
Properties
Verze
Rozsah měření
700 - 3000 °C
Zaostřovací vzdálenost
1 m - ∞
Průhledový zaměřovač
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze Mikro PV 11 AF 1
Rozsah měření 700 - 3000 °C
Zaostřovací vzdálenost 1 m - ∞
Tvar měřicího pole kulatý
Princip měření spektrální
Pomůcka pro zaměřování Průhledový zaměřovač

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci

Pyrometr Mikro PV 11

Technické údaje

Metrologické parametry

Rozsah měření 700 - 3500 °C
Spektrální rozsah Náhradní lampa
Nejistota měření 2400 - 3000 °C: 1 % měřené hodnoty [°C].
700 - 800 °C: 1,5 % naměřené hodnoty [°C]
800 - 2000 °C: 0,6 % naměřené hodnoty [°C].
Reprodukovatelnost 3 K
Rozlišení displeje 1 K

Optické varianty

Objektivy 2000 - 3500 °C: 2,0 % naměřené hodnoty [°C].
bez přídavné čočky: Zaostření 1 m - ∞

Elektrické parametry

Napájení 15 V DC

Funkce

Pomůcka pro zaměřování Průhledový pohled
Displej s přídavnou čočkou: Zaostření 0,2 - 1 m
Provozní prvky 3 tlačítka

Obecné parametry

Okolní teplota 10 - 45 °C
Skladovací teplota 0 - 55 °C

Nastavitelné parametry

Parametry Emisivita

Rozsah dodávky

Rozsah dodávky 4místný LCD displej
Křížová hlava
Křížová hlava
Napájecí jednotka
Přepravní pouzdro
Připojovací kabel k PC

Pyrometr Mikro PV 11

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr Mikro PV 11

Ke stažení

Brožura Mikro PV 11
cs
Pokyny PV 11
cs
Prohlášení o shodě Declaration z Conformity PV11
cs
UKCA Declaration z Conformity PV11
cs

Pyrometr Mikro PV 11

Příslušenství

Pyrometr Mikro PV 11

IO-Link IODD

Pyrometr Mikro PV 11

IO-Link Prohlášení výrobce

Pyrometr Mikro PV 11

Kalkulátor měřicího pole

Pyrometr
  • PV 11 AF 1 (1,0 m - ∞)
PV 11 AF 1 (1,0 m - ∞)
Přídavný objektiv
  • Žádné
  • D1 (0,5 -1,0 m)
  • D2 (0,33 -0,55 m)
  • D1+D2 (0,25 -0,33 m)
  • D4 (0,2 -0,25 m)
Žádné
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0801602403204004805606407208008809600.20 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm38.00 mm
40.00 mm36.49 mm
80.00 mm34.98 mm
120.00 mm33.46 mm
160.00 mm31.95 mm
200.00 mm30.44 mm
240.00 mm28.93 mm
280.00 mm27.42 mm
320.00 mm25.90 mm
360.00 mm24.39 mm
400.00 mm22.88 mm
440.00 mm21.37 mm
480.00 mm19.86 mm
520.00 mm18.34 mm
560.00 mm16.83 mm
600.00 mm15.32 mm
640.00 mm13.81 mm
680.00 mm12.30 mm
720.00 mm10.78 mm
760.00 mm9.27 mm
800.00 mm7.76 mm
840.00 mm6.25 mm
880.00 mm4.74 mm
920.00 mm3.22 mm
960.00 mm1.71 mm
1,000.00 mm0.20 mm
