Pirometr CellaTemp PK 11

Opis artykułu

CellaTemp® PK 11 to pirometr do szybkiego, bezdotykowego i niezużywającego się pomiaru temperatury z bezpiecznej odległości w zakresie temperatur od 0 do 1000 °C.

Cechy szczególne:
  • Zakres pomiarowy od 0 do 1000 °C
  • wyjście przełączające uniwersalnie konfigurowalne
  • wysoka rozdzielczość optyczna dzięki precyzyjnym soczewkom
  • interfejs IO-Link
  • wszystkie parametry można ustawić za pomocą przycisku na czujniku lub za pomocą interfejsu z systemu sterowania
  • funkcja testowa może być wyzwalana za pomocą przycisku lub sygnału sterującego
  • bardzo prosty montaż za pomocą centralnego gwintu M30
  • Duży i jasny wyświetlacz LED
Pirometr CellaTemp PK 11
Properties
Wykonanie
Zakres pomiarowy
0 - 1000 °C
Odległość ogniskowania
0,3 m
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

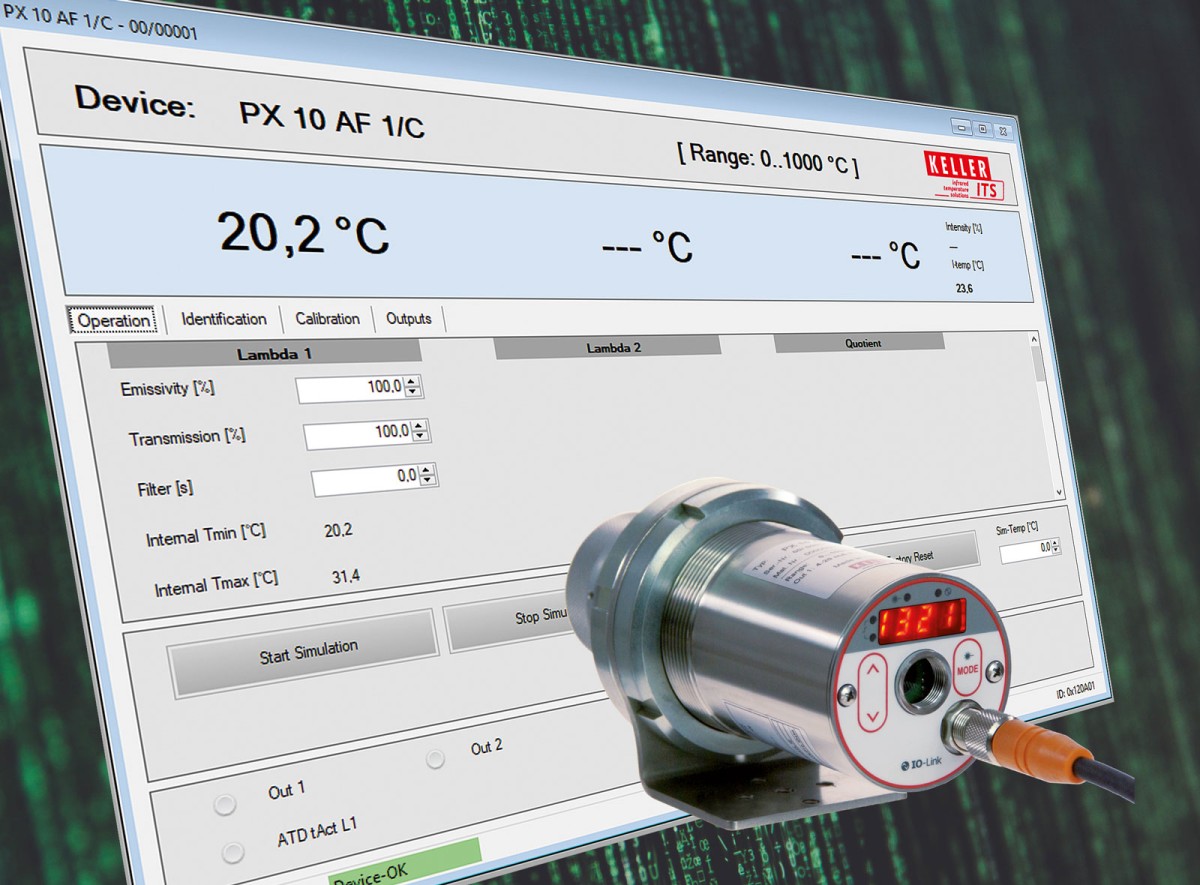

Więcej informacji o IO-Link:

Wykonanie CellaTemp PK 11 AF 1
Wykonanie CellaTemp PK 11 AF 2
Zakres pomiarowy 0 - 1000 °C
Zakres pomiarowy 0 - 1000 °C
Pole pomiarowe 11 mm
Pole pomiarowe 33 mm
Odległość ogniskowania 0,3 m
Odległość ogniskowania 0,9 m
Kształt pola pomiarowego okrągły
Zasada pomiaru jednokolorowy

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

Pirometr CellaTemp PK 11

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 0 - 1000 °C
Czujnik Thermopile
Zakres widmowy 8 - 14 µm
Czas reakcji t90 ≤ 60 ms
Niepewność pomiaru 0,75% wartości mierzonej [° C] plus 2,0 K.
Odtwarzalność 1 tys
Współczynnik temperaturowy 0,1 K / K (T <250 ° C)
0,04% / K (T> 250 ° C)
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 0,1 K <200 ° C
1 K ≥ 200 ° C

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Przełączanie wyjścia Otwarty kolektor 24 V DC, ≤ 150 mA
Wejście testowe 10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs IO-Link
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 50 mA przy 24 V DC

Wyposażenie

Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 2 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Ø 30 x 185 mm (bez wtyczki)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga około 0,4 kg

Regulowane parametry

Parametry Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Emisyjność dzięki szybkiej regulacji z wyświetlaczem temperatury
Stała czasowa tłumienia
Czas podtrzymania pamięci wartości maksymalnej
Tryb pracy i punkty przełączania styku przełączającego
Zresetuj do ustawień fabrycznych
Zamek na klucz
Wyświetlacz temperatury
Jednostka temperatury ° C / ° F
Symulacja temperatury
Funkcja testowa

Funkcje

Sygnał nadmiernej temperatury Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja testowa za pomocą przycisku lub wejścia testowego
Funkcja serwisowa Symulacja wartości mierzonej
Funkcja diagnostyczna Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją do zasilania, wyjścia analogowego i wyjścia przełączającego

Zakres dostawy

Zakres dostawy Termometr na podczerwień CellaTemp PK
Instrukcja obsługi (krótka)
2 nakrętki mocujące

Pirometr CellaTemp PK 11

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PK 11

Pliki do pobrania

Broszura CellaTemp PK PKF PKL
fi
Broszura Flyer IO-Link
fi
Instrukcje CellaTemp PKx IO-Link
fi
skrócona instrukcja obsługi CellaTemp PKxx IO-Link
fi
Deklaracja zgodności Declaration z Conformity PKxy
fi
UKCA Declaration z Conformity PKxy
fi
EAC Deklaration PK-PA-PT
fi

Pirometr CellaTemp PK 11

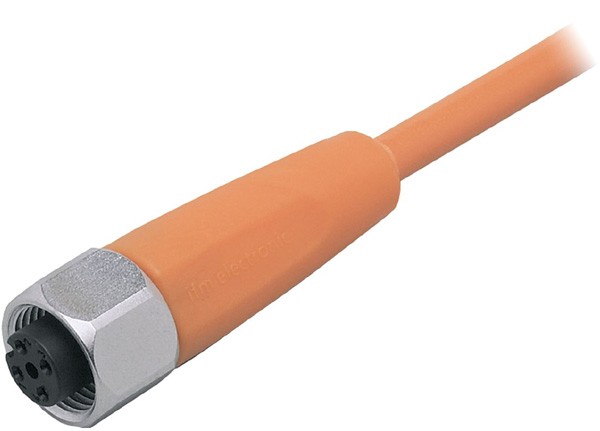

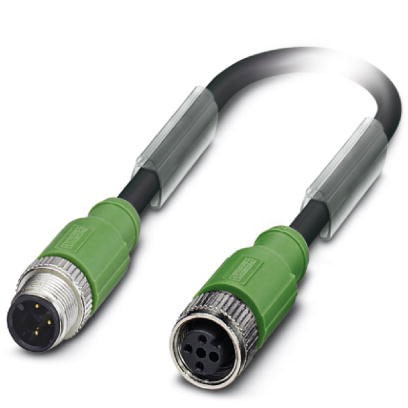

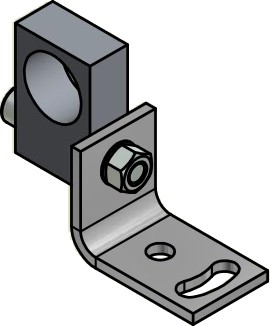

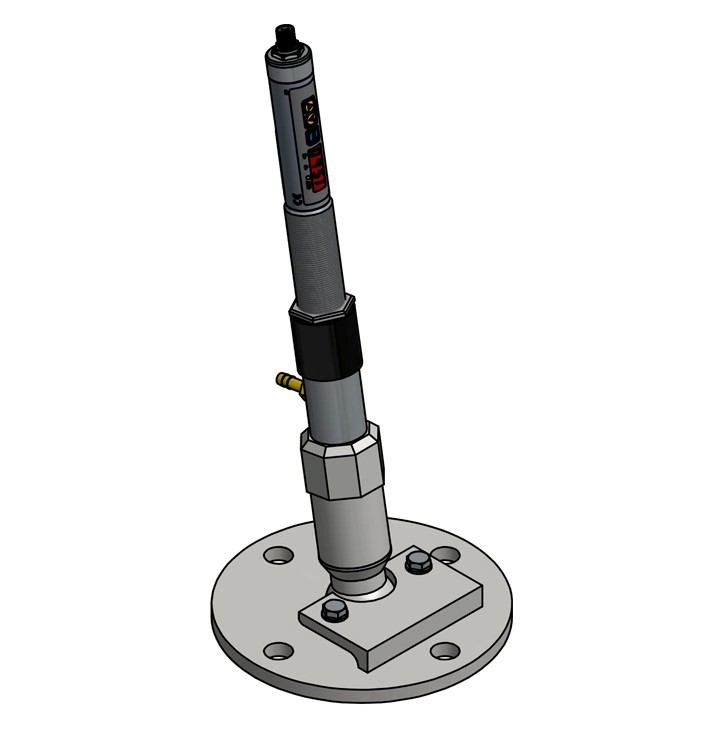

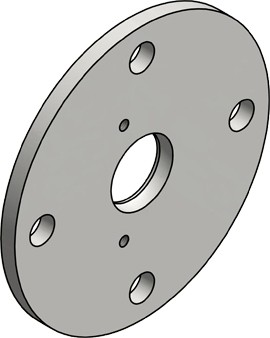

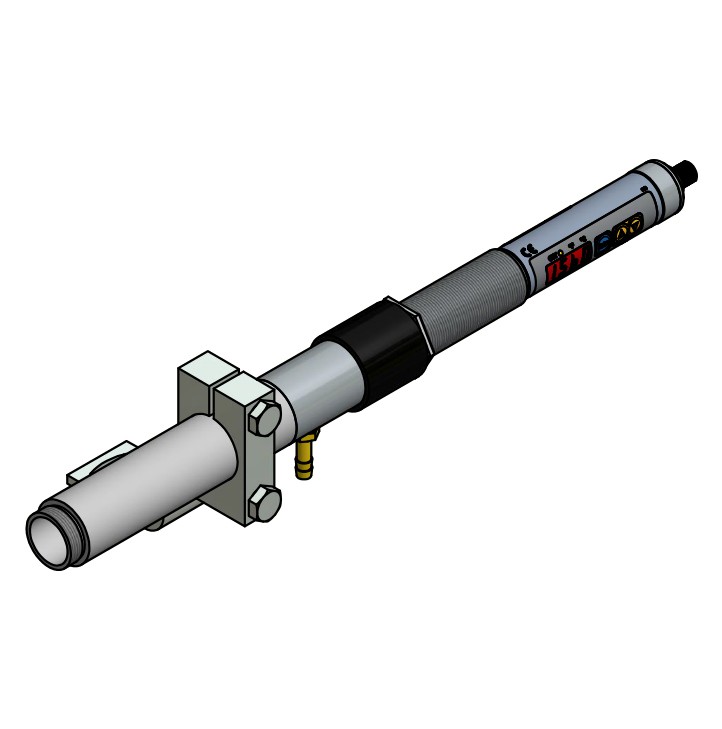

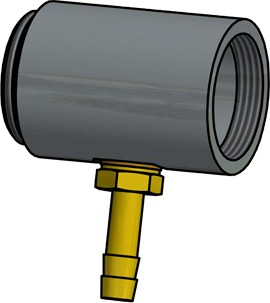

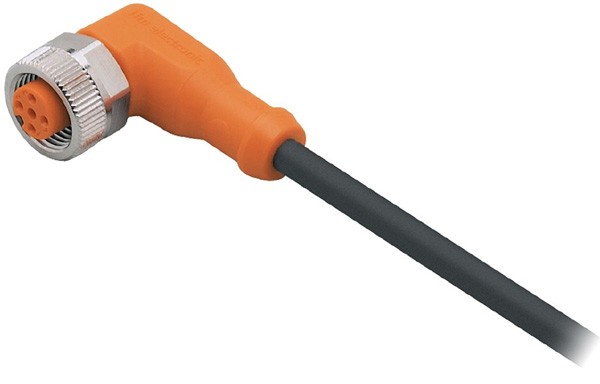

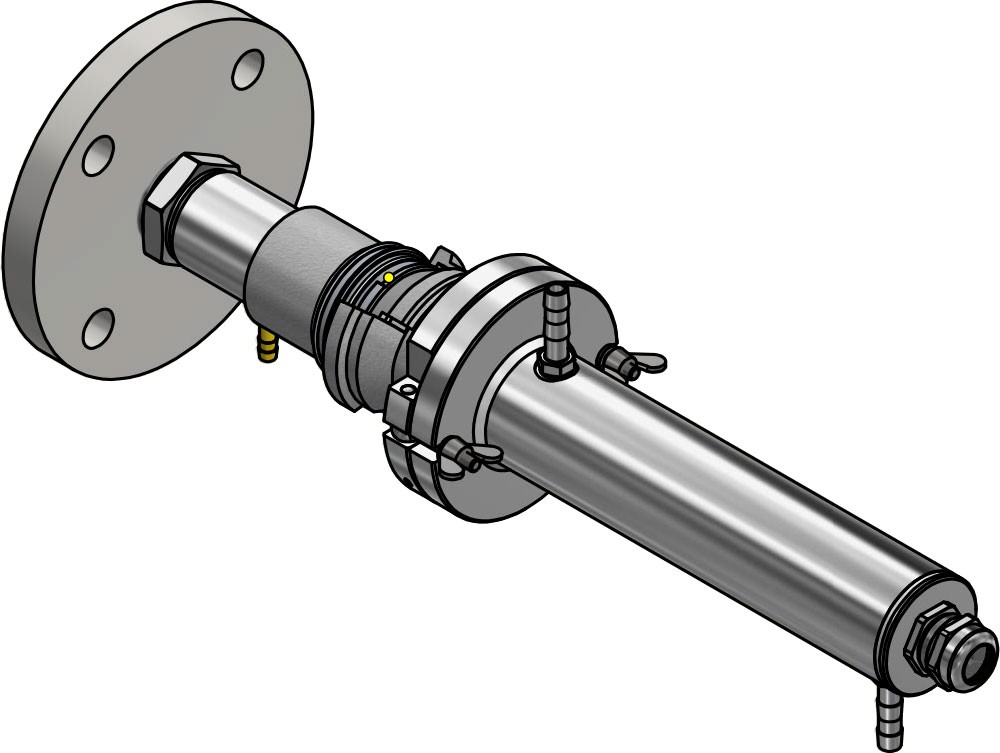

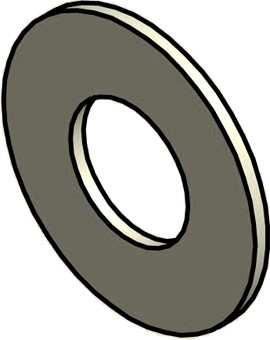

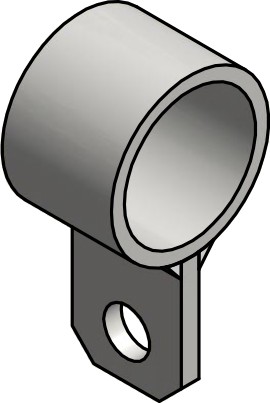

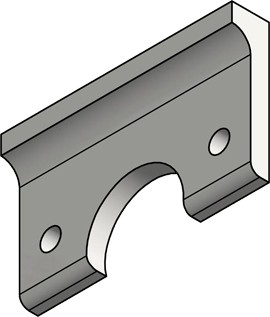

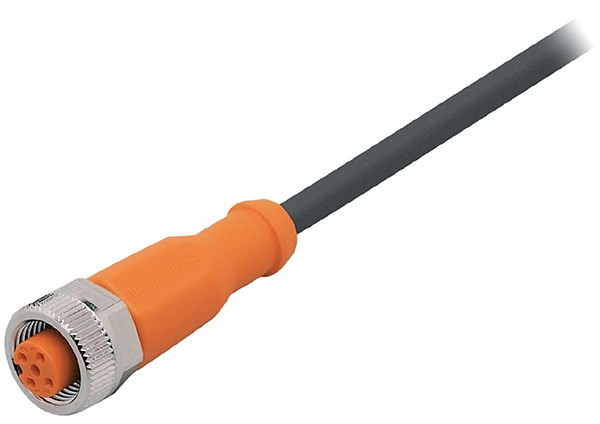

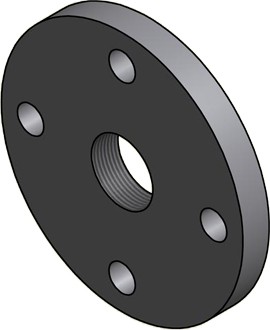

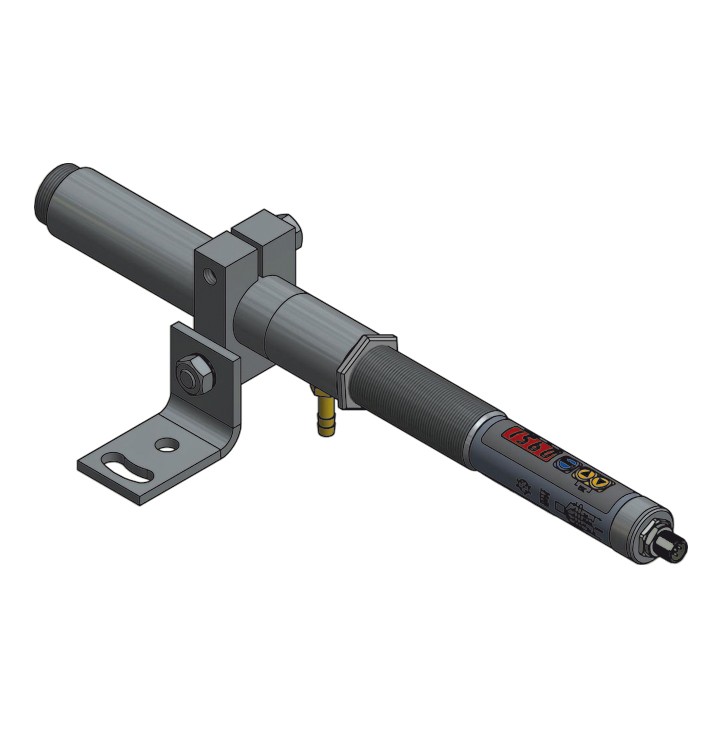

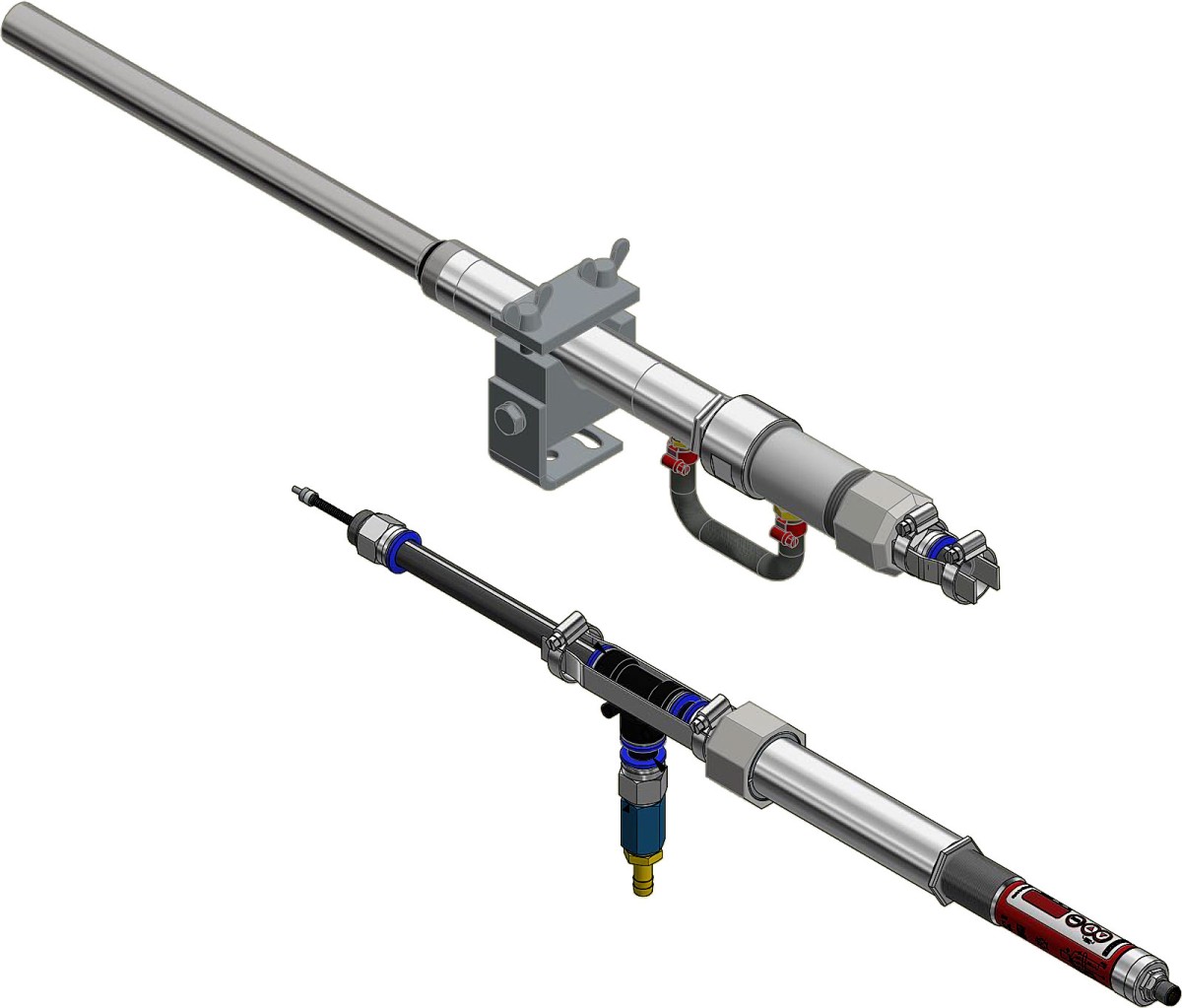

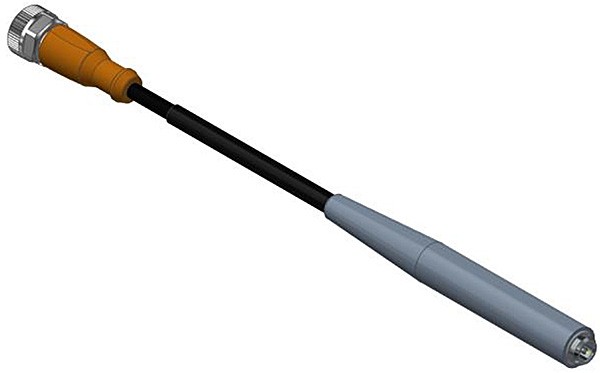

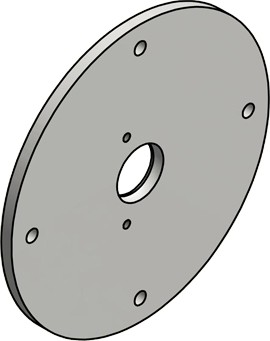

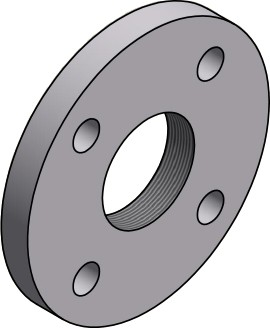

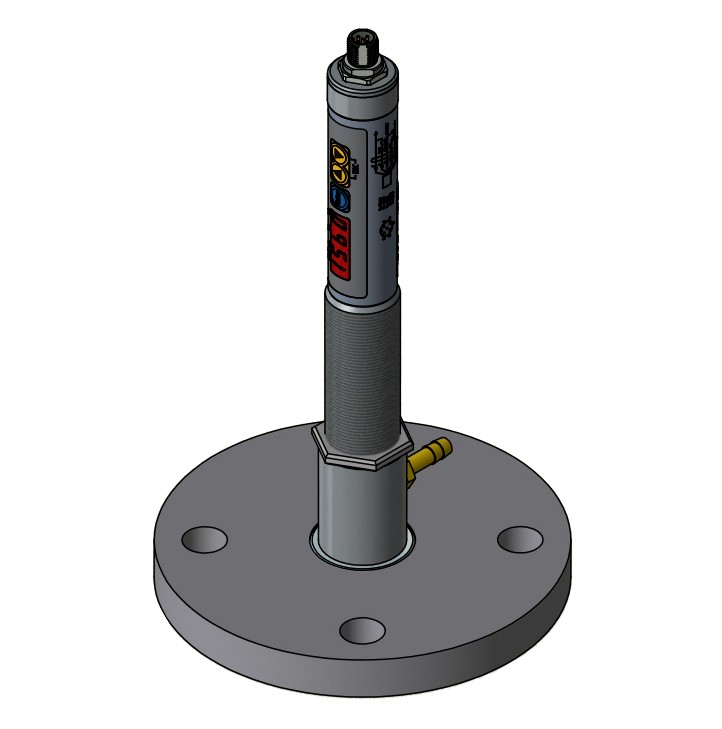

Akcesoria

Pirometr CellaTemp PK 11

IO-Link IODD

Rodzaj Datei Dateigröße
IODD PK11AF2_20221221.zip 377 KB Download
IODD PK11AF1_20221221.zip 378 KB Download

Pirometr CellaTemp PK 11

IO-Link Deklaracja producenta

Rodzaj Datei Dateigröße
MC PK 11 AF 1_202302_en.pdf 99 KB Download
MC PK 11 AF 2_202302_en.pdf 99 KB Download

Pirometr CellaTemp PK 11

Kalkulator pola widzenia

Pirometr
  • PK 11 AF 1 (0,3 m)
  • PK 11 AF 2 (0,9 m)
PK 11 AF 1 (0,3 m)
Długość wykresu
mm
Odległość pomiaru (mm)02448729612014416819221624026428811.00 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm16.50 mm
12.00 mm16.28 mm
24.00 mm16.06 mm
36.00 mm15.84 mm
48.00 mm15.62 mm
60.00 mm15.40 mm
72.00 mm15.18 mm
84.00 mm14.96 mm
96.00 mm14.74 mm
108.00 mm14.52 mm
120.00 mm14.30 mm
132.00 mm14.08 mm
144.00 mm13.86 mm
156.00 mm13.64 mm
168.00 mm13.42 mm
180.00 mm13.20 mm
192.00 mm12.98 mm
204.00 mm12.76 mm
216.00 mm12.54 mm
228.00 mm12.32 mm
240.00 mm12.10 mm
252.00 mm11.88 mm
264.00 mm11.66 mm
276.00 mm11.44 mm
288.00 mm11.22 mm
300.00 mm11.00 mm
