测温仪 CellaTemp PK 11

文章描述

CellaTemp® PK 11是一款测温仪，用于在0-1000℃的温度范围内，在安全距离内进行快速、非接触和无磨损的温度测量。新一代 CellaTemp® PK 高温计系列配备智能活力指示器功能。
这是一种自我监测、分析和报告技术（SMART），即自我监测、分析和状态报告的功能。活力监测器持续收集所有相关的运行数据。作为预防性维护的一部分，高温计可以根据操作条件独立发出检查和校准的最佳时间信号。

专题报道:

测量范围 0 至 1000 °C
开关输出可通用配置
精密镜头带来高光学分辨率
IO-Link 接口
所有参数均可使用传感器上的按钮或通过系统控制的接口进行设置
2 x 开关输出 PNP 开路集电极
通过 M30 中心螺纹安装非常方便
大而明亮的 LED 显示屏

测温仪 CellaTemp PK 11

测温范围		0 - 1000 °C 0 - 1000 °C
焦点距离		0,3 m 0,3 m 0,9 m

您的选择将影响其他设置

版本

你可以向我们索取这篇文章
数量:

版本	CellaTemp PK 11 BF 1
版本	CellaTemp PK 11 BF 2
测温范围	0 - 1000 °C
测温范围	0 - 1000 °C
测量视场	11 mm
测量视场	33 mm
焦点距离	0,3 m
焦点距离	0,9 m
测量区域的形状	圆形
测量原理	单色

技术参数资料下载测量光斑计算器配件发射率计算器应用咨询 IO-Link IODD IO-Link 制造商声明

测温仪 CellaTemp PK 11

技术参数

测量参数

测温范围	0 - 1000 °C
传感器	热电堆
光谱范围	8 - 14 µm
响应时间 t90	≤ 60 ms
测量误差	0.75 % 的测量值 [°C] 加 2,0 K
重复性	1 K
温度系数	0.1 K/K (T < 250 °C) 0.04 %/K (T > 250 °C)
分辨率电流输出	0.1 K + 设置测量区间的0.005 %
分辨率界面	0.1 K
分辨率显示	0.1 K < 200 °C 1 K ≥ 200 °C

电气参数

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
开关量输出	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
接口	IO-Link V1.1.3
电源	18 - 32 V DC
电流消耗	≤ 50 mA 在 24 V DC 时

设备

显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	3 x LED
控制参数	3 个按键

一般参数

连接	M12螺钉 5针连接（A-编码）
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 30 x 185 mm (无插头)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.4 kg

可调参数

参数	模拟输出 0/4 - 20 mA 模拟输出的缩放通过快速调节实现发射率保护盘的透射水平阻尼时间常数存储器最大值的保持时间开关触点的运行模式、源和开关点、接通和断开延迟利用插值点（X/Y 对）对特定工艺影响进行温度校正活力指示器服务参数重置为出厂设置按键锁在显示屏上显示温度或 “运行 ”状态温度单位 °C/°F 模拟温度

功能

超温信号	内部温度>75 °C时信号灯报警
服务功能	模拟测量值
诊断功能	显示反极性，过载和不正确的电源电压
反极性保护	用于电源，模拟输出和开关量输出

供货范围

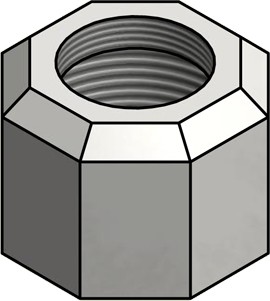

供货范围	红外测温仪 CellaTemp PK 操作说明书（简洁版） 2 个固定螺母

测温仪 CellaTemp PK 11

资料下载

手册 CellaTemp PK PKF PKL

手册 Flyer IO-Link

说明书 CellaTemp PKx BF IO-Link

说明书 CellaTemp PKx IO-Link

快速应用指南 CellaTemp PKxxBF IO-Link

快速应用指南 CellaTemp PKxx IO-Link

符合标准声明 Declaration 从 Conformity PKxy

UKCA Declaration 从 Conformity PKxy

EAC Deklaration PK-PA-PT

测温仪 CellaTemp PK 11

IO-Link IODD

Datei	Dateigröße
IODD PK11BF1-2_20241213.zip	1084 KB	Download
IODD PK11AF2_20221221.zip	377 KB	Download
IODD PK11AF1_20221221.zip	378 KB	Download

测温仪 CellaTemp PK 11

IO-Link 制造商声明

Datei	Dateigröße
MC PK 11 AF 1_202302_en.pdf	99 KB	Download
MC PK 11 AF 2_202302_en.pdf	99 KB	Download
MC PK 11 BF1 2_202501_en.pdf	123 KB	Download

测温仪 CellaTemp PK 11

测量光斑计算器

测量距离	光点直径
0.00 mm	16.50 mm
12.00 mm	16.28 mm
24.00 mm	16.06 mm
36.00 mm	15.84 mm
48.00 mm	15.62 mm
60.00 mm	15.40 mm
72.00 mm	15.18 mm
84.00 mm	14.96 mm
96.00 mm	14.74 mm
108.00 mm	14.52 mm
120.00 mm	14.30 mm
132.00 mm	14.08 mm
144.00 mm	13.86 mm
156.00 mm	13.64 mm
168.00 mm	13.42 mm
180.00 mm	13.20 mm
192.00 mm	12.98 mm
204.00 mm	12.76 mm
216.00 mm	12.54 mm
228.00 mm	12.32 mm
240.00 mm	12.10 mm
252.00 mm	11.88 mm
264.00 mm	11.66 mm
276.00 mm	11.44 mm
288.00 mm	11.22 mm
300.00 mm	11.00 mm
