Пирометр CellaTemp PK 11

Описание статьи

CellaTemp® PK 11 ,это пирометр для быстрого, бесконтактного и неизнашиваемого измерения температуры с безопасного расстояния в диапазоне температур от 0 до 1000 °C.

Специальные возможности:

Диапазон измерения от 0 до 1000 °C
универсальная настройка коммутационного выхода
высокое оптическое разрешение благодаря прецизионным линзам
интерфейс IO-Link
все параметры можно настроить с помощью кнопки на датчике или через интерфейс управления системой
функцию тестирования можно активировать с помощью кнопки или управляющего сигнала

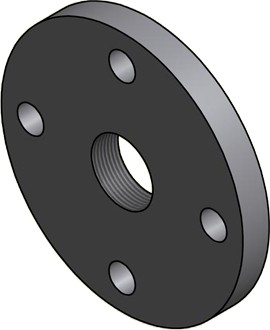

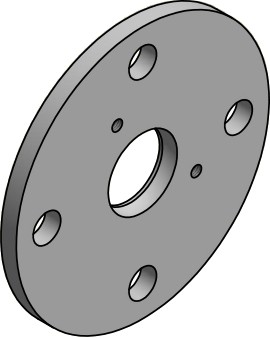

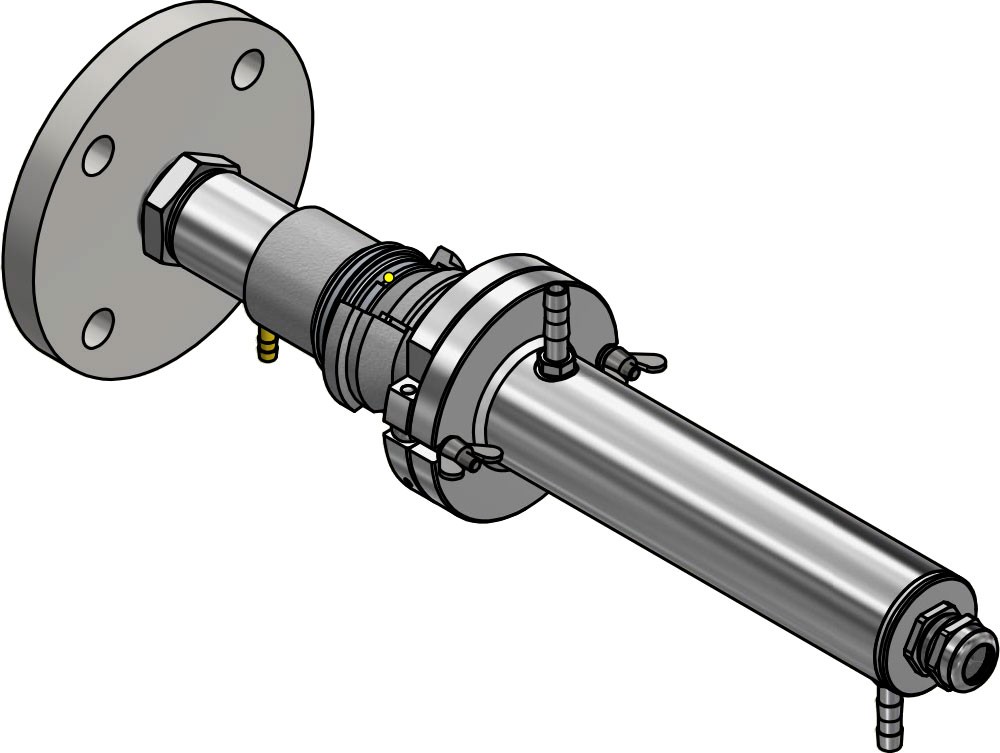

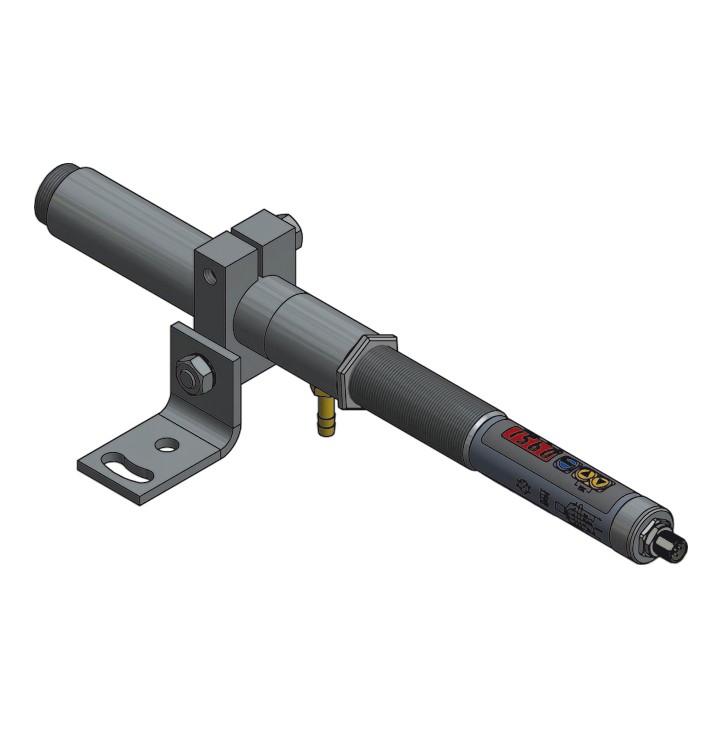

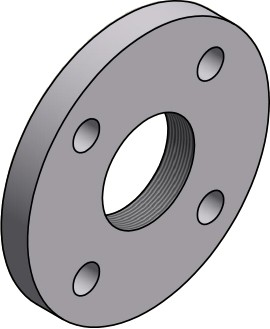

Очень простой монтаж благодаря центральной резьбе M30
Большой и яркий светодиодный дисплей

Пирометр CellaTemp PK 11

Диапазон измерения:		0 - 1000 °C 0 - 1000 °C
Фокусное расстояние		0,3 m 0,3 m 0,9 m

Ваш выбор влияет на другие настройки

Конструкция

Вы можете запросить эту статью у нас
Кол-во:

Дополнительная информация к интерфейсу IO-Link:

Конструкция	CellaTemp PK 11 AF 1
Конструкция	CellaTemp PK 11 AF 2
Диапазон измерения:	0 - 1000 °C
Диапазон измерения:	0 - 1000 °C
Пятно измерения (визирования)	11 mm
Пятно измерения (визирования)	33 mm
Фокусное расстояние	0,3 m
Фокусное расстояние	0,9 m
Форма измерительного пятна	круглая
Принцип измерения	односпектральный

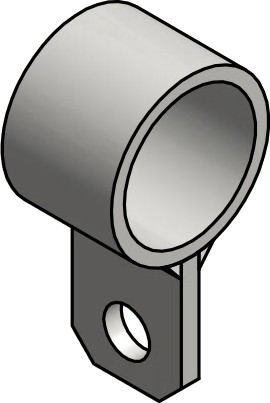

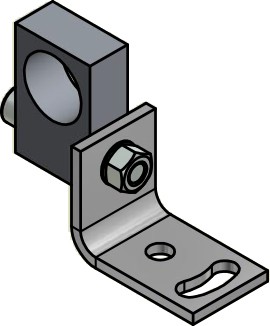

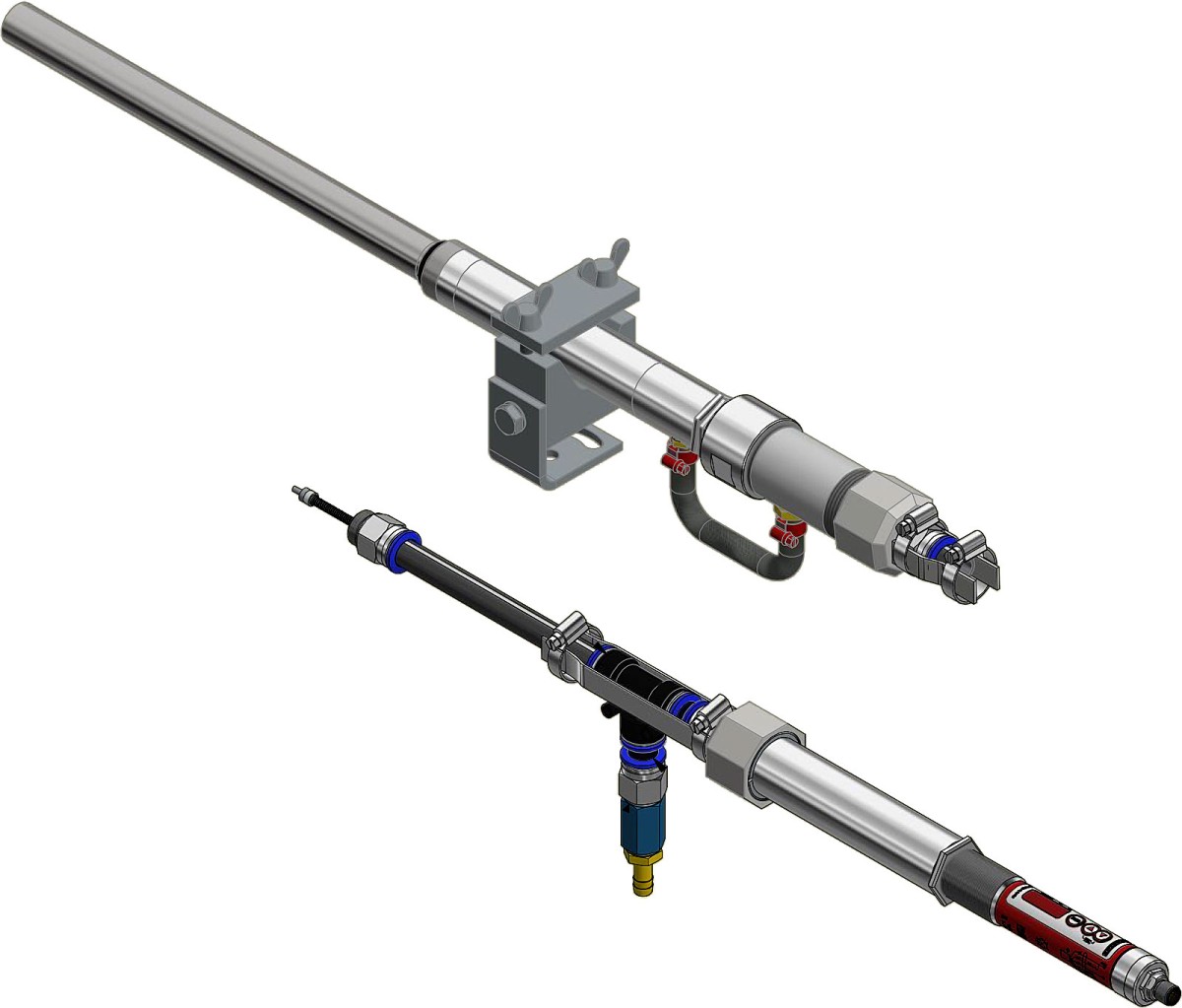

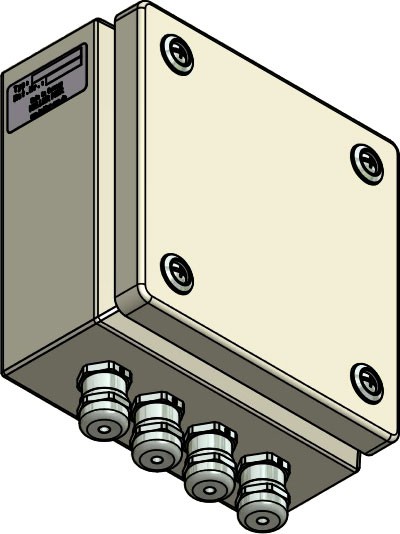

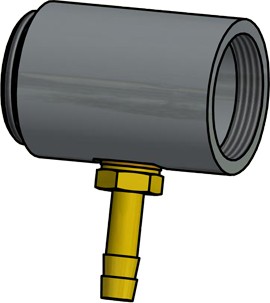

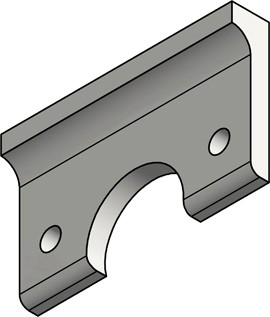

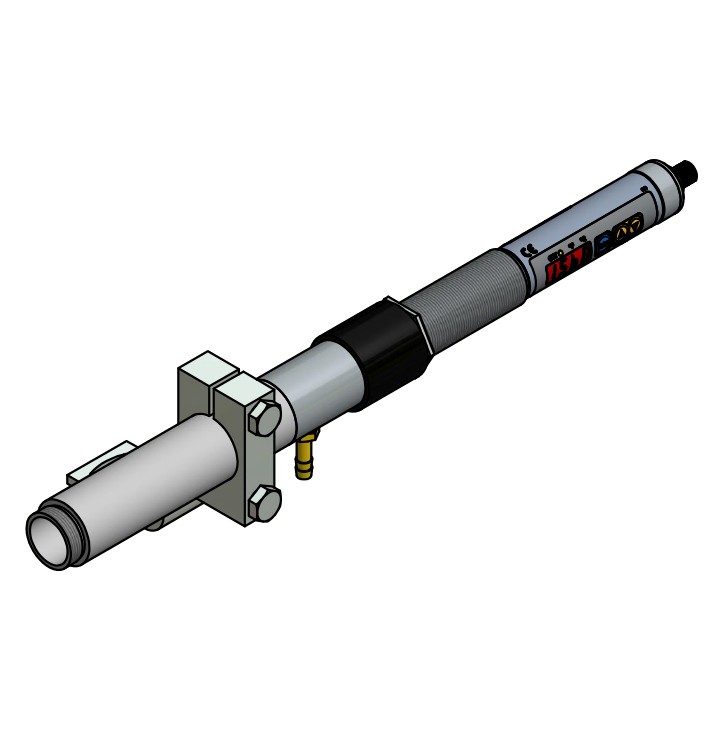

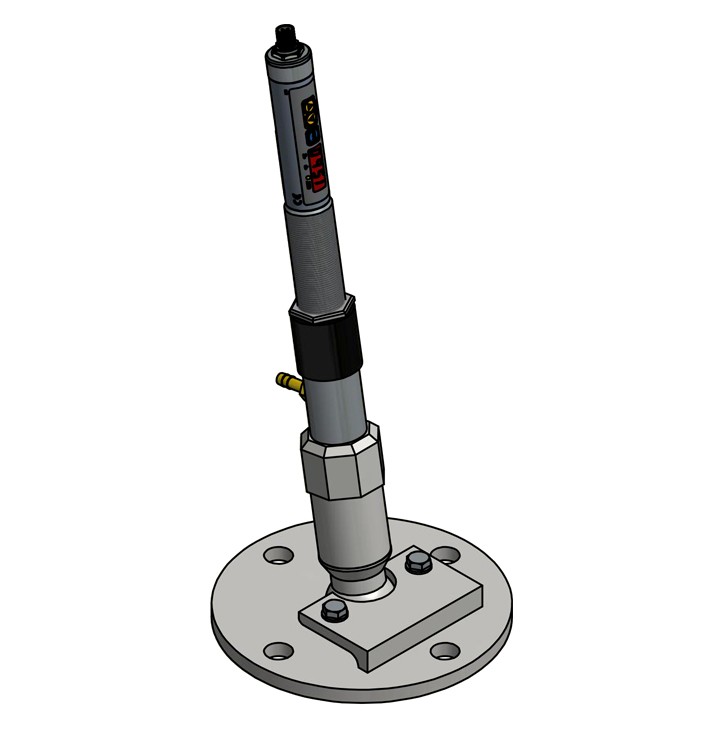

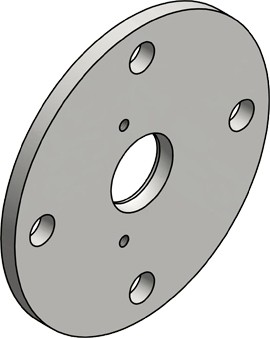

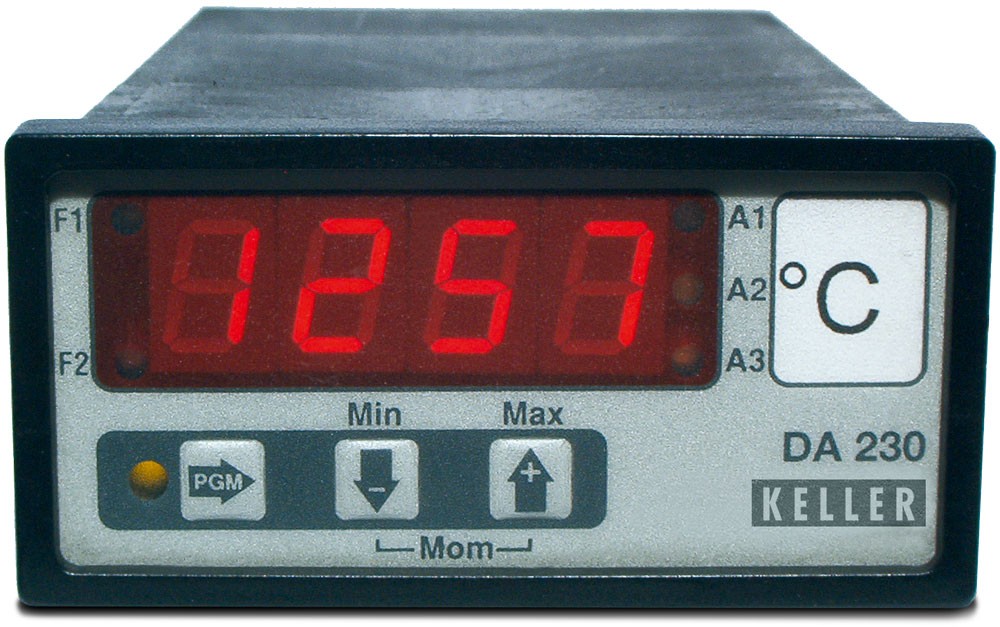

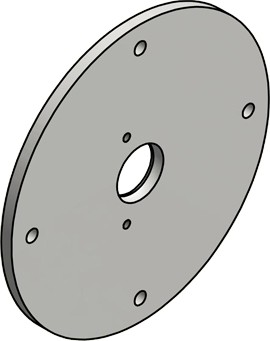

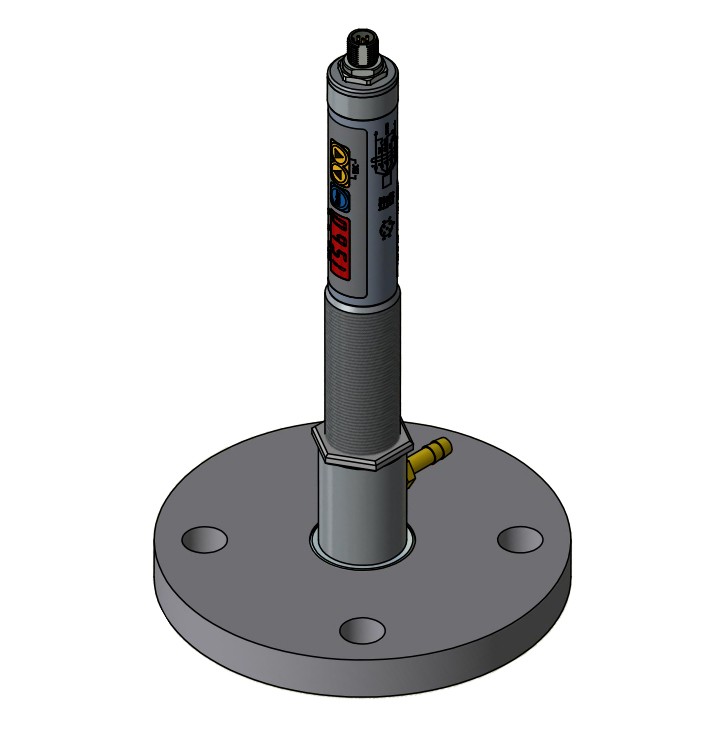

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос IO-Link IODD IO-Link Декларация соответствия

Пирометр CellaTemp PK 11

Технические характеристики

Метрологические параметры

Диапазон измерения:	0 - 1000 °C
Сенсорный датчик	Термопара
Спектральный диапазон	8 - 14 мкм
Время срабатывания t90	≤ 60 мс
Погрешность измерения	0,75 % от измер. значения [°C] плюс 2,0 K
Воспроизводимость	1 K
Температурный коэффициент	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	0,1 K < 200 °C 1 K ≥ 200 °C

Электр. параметры

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	Открытый коллектор 24 V DC, ≤ 150 mA
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 50 мA при 24 В пост. тока

Оснащение

Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	2 х светодиода
Элементы управления	3 кнопки

Общие параметры

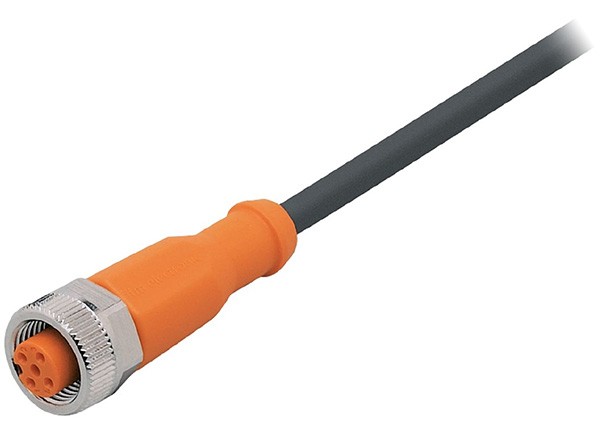

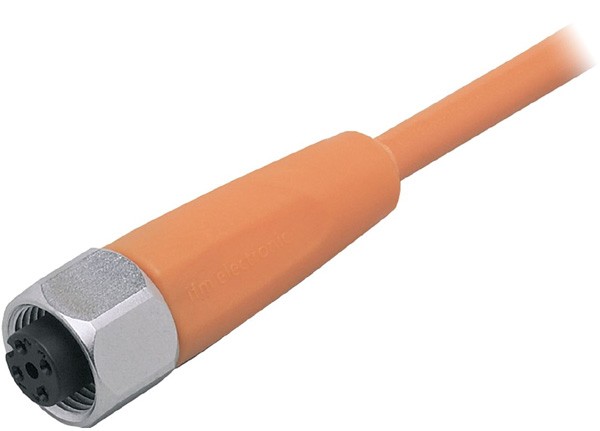

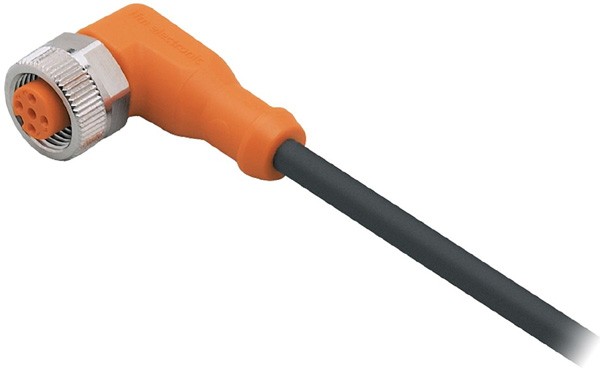

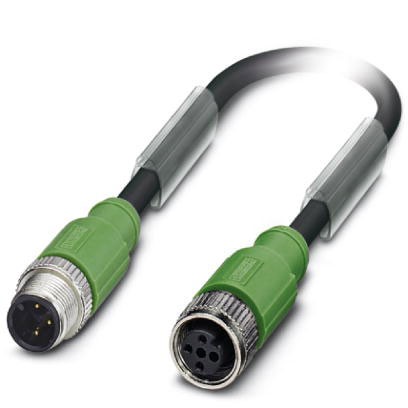

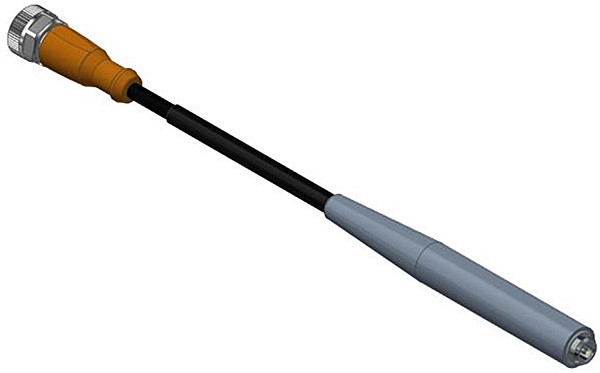

Соединение	5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)

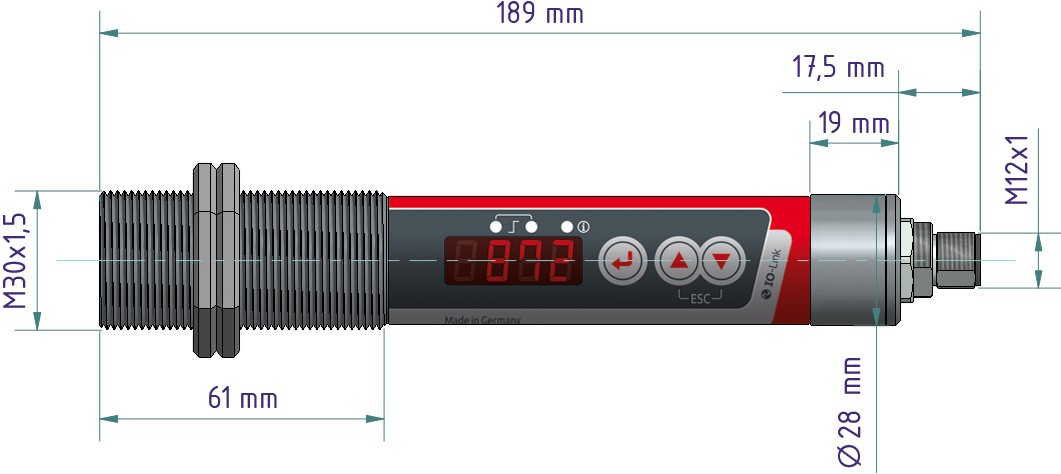

Габариты	Ø 30 x 185 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Регулируемые параметры

Параметры

Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Коэффициент излучения, быстро настраиваемый с температурной индикацией
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы и точки переключения контакта
Сброс на заводские регулировки
Блокировка кнопок
Индикатор температуры
Единица температуры °C / °F
Имитация температуры
Контрольная функция

Функции

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Контрольная функция	С помощью кнопки или тестового входа
Функция обслуживания	Имитация измер. значения
Функция диагностики	Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности	для питания, аналогового и переключаемого выхода

Объём поставки

Инфракрасный термометр CellaTemp PK
Инструкция по эксплуатации (краткая)

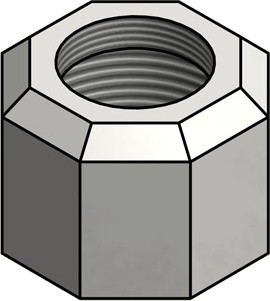

2 крепёжных гайки

Пирометр CellaTemp PK 11

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Пирометр CellaTemp PK 11

Документы для скачивания

Проспект CellaTemp PK PKF PKL

Проспект Flyer IO-Link

Инструкция CellaTemp PKx IO-Link

Краткая инструкция CellaTemp PKxx IO-Link

Декларация соответствия Declaration с сайта Conformity PKxy

UKCA Declaration с сайта Conformity PKxy

EAC Deklaration PK-PA-PT

Пирометр CellaTemp PK 11

IO-Link IODD

Тип	Datei	Dateigröße
	IODD PK11AF2_20221221.zip	377 KB	Download
	IODD PK11AF1_20221221.zip	378 KB	Download

Пирометр CellaTemp PK 11

IO-Link Декларация соответствия

Тип	Datei	Dateigröße
	MC PK 11 AF 1_202302_en.pdf	99 KB	Download
	MC PK 11 AF 2_202302_en.pdf	99 KB	Download

Пирометр CellaTemp PK 11

Калькулятор измерительного пятна

Расстояние до объекта измерения	Диаметр измерительного пятна
0.00 mm	16.50 mm
12.00 mm	16.28 mm
24.00 mm	16.06 mm
36.00 mm	15.84 mm
48.00 mm	15.62 mm
60.00 mm	15.40 mm
72.00 mm	15.18 mm
84.00 mm	14.96 mm
96.00 mm	14.74 mm
108.00 mm	14.52 mm
120.00 mm	14.30 mm
132.00 mm	14.08 mm
144.00 mm	13.86 mm
156.00 mm	13.64 mm
168.00 mm	13.42 mm
180.00 mm	13.20 mm
192.00 mm	12.98 mm
204.00 mm	12.76 mm
216.00 mm	12.54 mm
228.00 mm	12.32 mm
240.00 mm	12.10 mm
252.00 mm	11.88 mm
264.00 mm	11.66 mm
276.00 mm	11.44 mm
288.00 mm	11.22 mm
300.00 mm	11.00 mm
