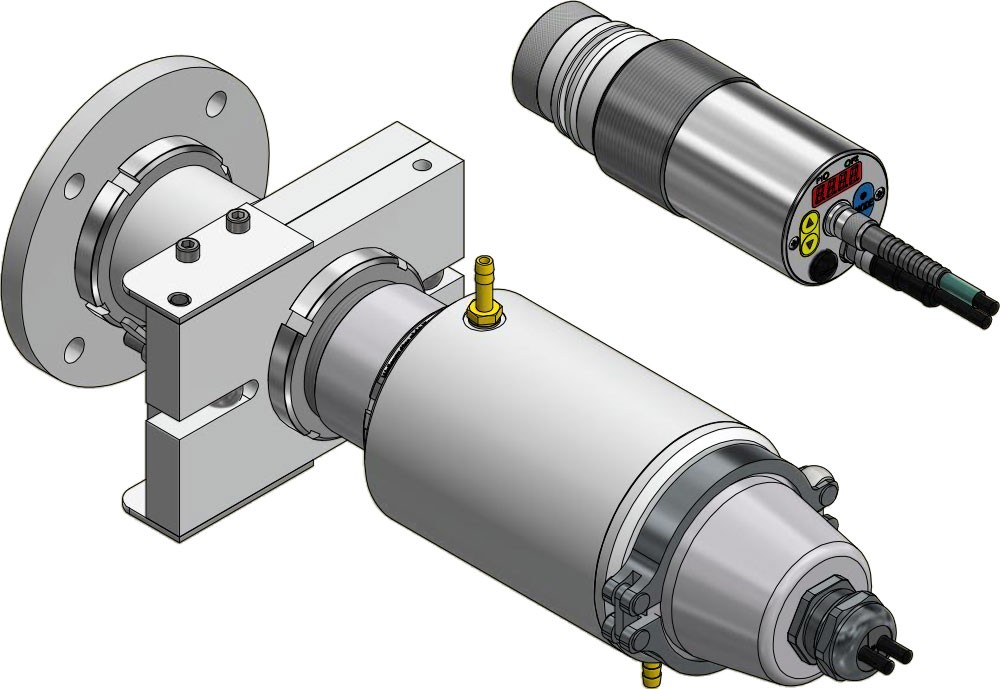

Система измерения PA 40-K003

Диапазон измерения:	500 - 3000 °C в поддиапазонах
Сенсорный датчик	Двойной фотодиод
Спектральный диапазон	0,95 / 1,05 мкм
Время срабатывания t98	Диапазон измерений 500 - 1400 °C: ≤ 10 мс (T > 650 °C) Диапазон измерений 650 - 1700 °C: ≤ 20 мс (T > 650 °C) ≤ 10 мс (T > 750 °C) Диапазон измерений 750 - 2400 °C: ≤ 10 мс (T > 950 °C) Диапазон измерений 850 - 3000 °C: ≤ 10 мс (T > 1050 °C)
Погрешность измерения	1 % от измер. значения [°C]
Воспроизводимость	2 K
Температурный коэффициент	0,05 %/K
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

Объективы

Диапазон измерений 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Диапазон измерений 650 - 1700 °C, 750 - 2400 °C и 850 - 3000 °C: Стандартный объектив PZ 20.01: фокусировка 0,4 м - ∞ Объектив PZ 20.03: Фокусировка 0,2 м - 0,4 м Широкоугольный объектив PZ 20.05: фокусировка 0,2 м - ∞ Телеобъектив I PZ 20.06: фокусировка  1,2 м - ∞ Телеобъектив II PA 20.06: фокусировка  0,6 м - ∞ дополнительно в диапазоне 850 - 3000 °C: Макро-объектив PA 40.01: фокусировка 0,086 м - 0,115 м

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Аналоговый вход	0 - 10 V
Коммутационный выход	2 x открытых коллектора, 24 В пост. тока, ≤ 30 мA
Коммутационный вход	2 x соотв. 24 V
Интерфейс	USB
Интерфейс	RS 485
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 175 мA при 24 В пост. тока

Выход видеосигнала

Composite PAL, 1 Vpp, 75 Ω

Визирное устройство	Сквозной видоискатель
Визирное устройство	Лазерный целеуказатель
Визирное устройство	Видеокамера
Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	2 х светодиода
Элементы управления	3 кнопки

Соединение	8-пол. резьбовое соединение M14
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,9 кг

Параметры

Диапазон измерения: Параметры и масштабирование аналоговых входов и выходов Фильтр сглаживания Режим работы регистра памяти Время удержания регистра памяти Коеффициент излучения Коэффициент светопропускания Компенсация фонового излучения Предельные значения и режим работы контактов аварийных сигналов Параметры функции ATD (опционально) Функция линеаризации Индикация статуса светодиодов Имитация тока и температуры Единица температуры °C / °F Канал измерения: двухспектр., спектр. 1 и спектр. 2 Пороговое значение мониторинга загрязнения дополнительно для пирометра с камерой: Функция TBC Настройка баланса белого

Сигнал превышения температуры	при внутр. температуре > 80 °C переключение аналог. выхода на > 20,5 мA
Функция обслуживания	Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры)	автоматическая регистрация температуры при цикл. процессах

Объём поставки

Пирометры CellaTemp PA Соединительный кабель VK 02/A (5 м) Видеокабель VK 02/F (5 м) для модели с камерой USB-кабель VK 11/D (1,8 м) Программное обеспечение CellaView Инструкция по эксплуатации (краткая)

Программное обеспечение

CellaView
