System pomiarowy PKF 36-K001

Zakres pomiarowy	550 - 2500 °C
Czujnik	Fotodioda
Zakres widmowy	0,78 - 1,06 µm
Czas reakcji t90	≤ 2 ms (T> 900 ° C)
Niepewność pomiaru	0,3% zmierzonej wartości [° C] plus 2,5 K.
Odtwarzalność	2 K
Współczynnik temperaturowy	0,07% / K
Aktualna rozdzielczość wyjściowa	0,1 K + 0,005% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	1 tys

Głowice pomiarowe

AF 1: PA 41.01 (M30): ustawianie ostrości 0,2 m - ∞ AF 2: PKS 21.01 (M30): ostrość 1,08 m AF 3: PA 41,05 (M16): ustawianie ostrości 0,12 m - ∞ AF 4: PZ 41,18 (M16): ogniskowanie 0,033 - 0,045 m

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Przełączanie wyjścia	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Wejście testowe	10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs	IO-Link V1.1.3
Zasilacz	18 - 32 V DC
Pobór mocy	≤ 50 mA przy 24 V DC

Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	3 x LED
Sterowanie	3 przyciski

Połączenie	Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	około 0,4 kg

Parametry

Wyjście analogowe 0/4 - 20 mA Skalowanie wyjścia analogowego Emisyjność dzięki szybkiej regulacji Poziom transmisji tarczy ochronnej Stała czasowa tłumienia Czas podtrzymania pamięci wartości maksymalnej Tryb pracy, źródło i punkt przełączania, opóźnienie włączenia i wyłączenia styków przełączających Korekta temperatury dla wpływów specyficznych dla procesu za pomocą punktów interpolacji (pary X/Y) Wskaźnik żywotności Parametr serwisowy Zresetuj do ustawień fabrycznych Zamek na klucz Wyświetlanie temperatury lub „run” na wyświetlaczu Jednostka temperatury ° C / ° F Symulacja temperatury

Sygnał nadmiernej temperatury	Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja testowa	za pomocą przycisku lub wejścia testowego
Funkcja serwisowa	Symulacja wartości mierzonej
Funkcja diagnostyczna	Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją	Złącze śrubowe M12 5 pinów (kodowanie A)

Zakres dostawy

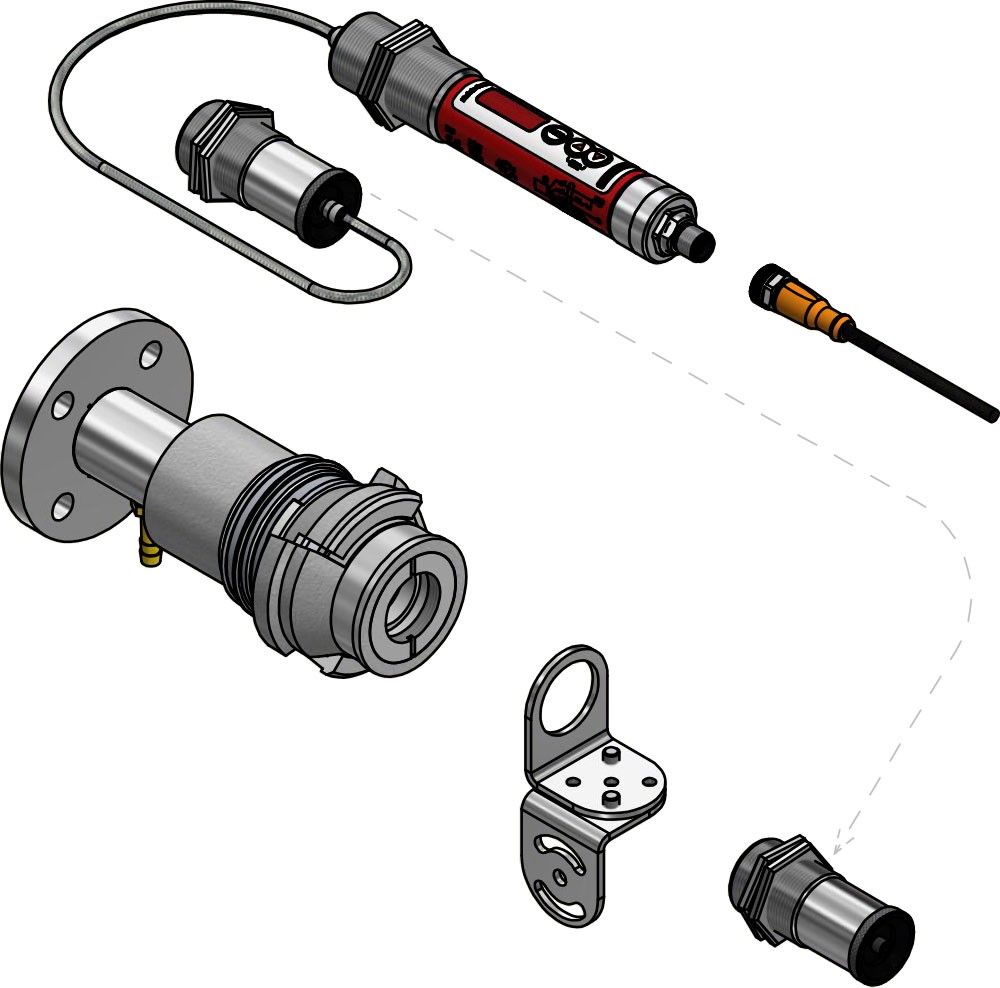

Termometr na podczerwień CellaTemp PKF Głowica pomiarowa Instrukcja obsługi (krótka) 2 nakrętki mocujące * Kabel światłowodowy należy zamówić osobno.
