System pomiarowy PA 28-K001

Opis artykułu

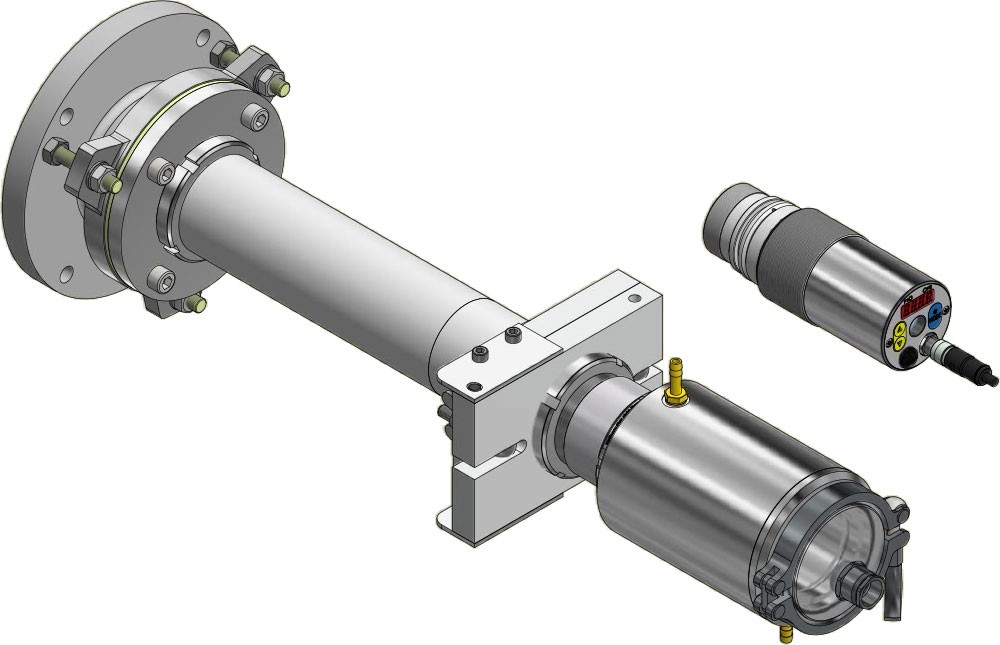

System pomiarowy składający się z:
Cechy szczególne:
  • Pirometr z optyką o regulowanej ostrości w obudowie ze stali nierdzewnej do pomiaru metali w niskich temperaturach ze specjalnym filtrem blokującym promieniowanie zakłócające
  • szerokopasmową precyzyjną soczewką antyrefleksyjną
  • 2 wyjściami analogowymi, 2 wyjściami przełączającymi, USB i RS 485
  • Wziernik: wziernik przezierny
  • Armatura montażowa z armaturą chłodzącą i mocowaniem nadmuchowym do użytku przemysłowego z elastycznie regulowanym urządzeniem przytrzymującym
System pomiarowy PA 28-K001
Możesz zażądać od nas tego artykułu

Wykonanie CellaTemp PA 28-K001
Zakres pomiarowy 75 - 650 °C
Odległość ogniskowania 0,3 m - ∞
Kształt pola pomiarowego okrągły
Stosunek odległości 48 : 1
Obiektyw PZ 20.08
Zasada pomiaru jednokolorowy
Urządzenie celownicze Przezroczysty daszek

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

System pomiarowy PA 28-K001

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 75 - 650 °C
Czujnik Fotodioda
Zakres widmowy 1,8-2,4 µm
Czas reakcji t98 ≤ 200 ms (T> 75 ° C)
≤ 50 ms (T> 100 ° C)
≤ 15 ms (T> 125 ° C)
≤ 2 ms (T> 200 ° C)
Niepewność pomiaru 0,75% wartości mierzonej [° C], co najmniej 3 K.
Odtwarzalność 1 tys
Współczynnik temperaturowy 0,25 K / K (T <500 ° C)
0,05% / K (T> 500 ° C)
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 0,1 K <200 ° C
1 K ≥ 200 ° C

Warianty optyczne

Soczewki Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Wejście analogowe 0–10 V.
Przełączanie wyjścia 2 x otwarty kolektor 24 V DC, ≤ 30 mA
Przełączanie wejścia 2 x po 24 V.
Interfejs USB
Interfejs RS485
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 175 mA przy 24 V DC

Kamera wideo

Wyjście wideo Kompozytowy PAL, 1 Vpp, 75 Ω

Wyposażenie

Urządzenie celownicze Przezroczysty daszek
Urządzenie celownicze Lampka kontrolna lasera
Urządzenie celownicze Kamera wideo
Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 2 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie 8-pinowe złącze śrubowe M12
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga 0,9 kg

Regulowane parametry

Parametry Zakres pomiarowy
Zmierzona zmienna i skalowanie analogowych wejść i wyjść
Filtr wygładzający
Tryb przechowywania
Czas podtrzymania pamięci
Emisyjność
Przepuszczalność
Kompensacja promieniowania tła
Wartości graniczne i tryb działania styków alarmowych
Parametry funkcji ATD (opcjonalnie)
Funkcja linearyzacji
Wyświetlanie statusu diod LED
Symulacja prądu i temperatury
Jednostka temperatury ° C / ° F

dodatkowo za pomocą pirometru z kamerą:
Funkcja TBC
Balans bieli

Funkcje

Sygnał nadmiernej temperatury od temperatury wewnętrznej> 80 ° C wyjście analogowe przełącza się na> 20,5 mA
Funkcja serwisowa Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury) automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Zakres dostawy Pirometr CellaTemp PA
Kabel połączeniowy VK 02 / A (5 m)
Kabel wideo VK 02 / F (5 m) do wersji z kamerą
Kabel USB VK 11 / D (1,8 m)
Oprogramowanie CellaView
Instrukcja obsługi (krótka)

Oprogramowanie

Oprogramowanie CellaView

System pomiarowy PA 28-K001

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

System pomiarowy PA 28-K001

Pliki do pobrania

Broszura CellaTemp PA
fi
Instrukcje CellaTemp PA 1x2x3x
fi
Rysunek wymiarowy PA 28-K001
fi
EAC Deklaration PK-PA-PT
fi

System pomiarowy PA 28-K001

Akcesoria

System pomiarowy PA 28-K001

IO-Link IODD

System pomiarowy PA 28-K001

IO-Link Deklaracja producenta

System pomiarowy PA 28-K001

Kalkulator pola widzenia

Pirometr
PA 28 AF 10
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)0244872961201441681922162402642886.25 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm24.50 mm
12.00 mm23.77 mm
24.00 mm23.04 mm
36.00 mm22.31 mm
48.00 mm21.58 mm
60.00 mm20.85 mm
72.00 mm20.12 mm
84.00 mm19.39 mm
96.00 mm18.66 mm
108.00 mm17.93 mm
120.00 mm17.20 mm
132.00 mm16.47 mm
144.00 mm15.74 mm
156.00 mm15.01 mm
168.00 mm14.28 mm
180.00 mm13.55 mm
192.00 mm12.82 mm
204.00 mm12.09 mm
216.00 mm11.36 mm
228.00 mm10.63 mm
240.00 mm9.90 mm
252.00 mm9.17 mm
264.00 mm8.44 mm
276.00 mm7.71 mm
288.00 mm6.98 mm
300.00 mm6.25 mm
