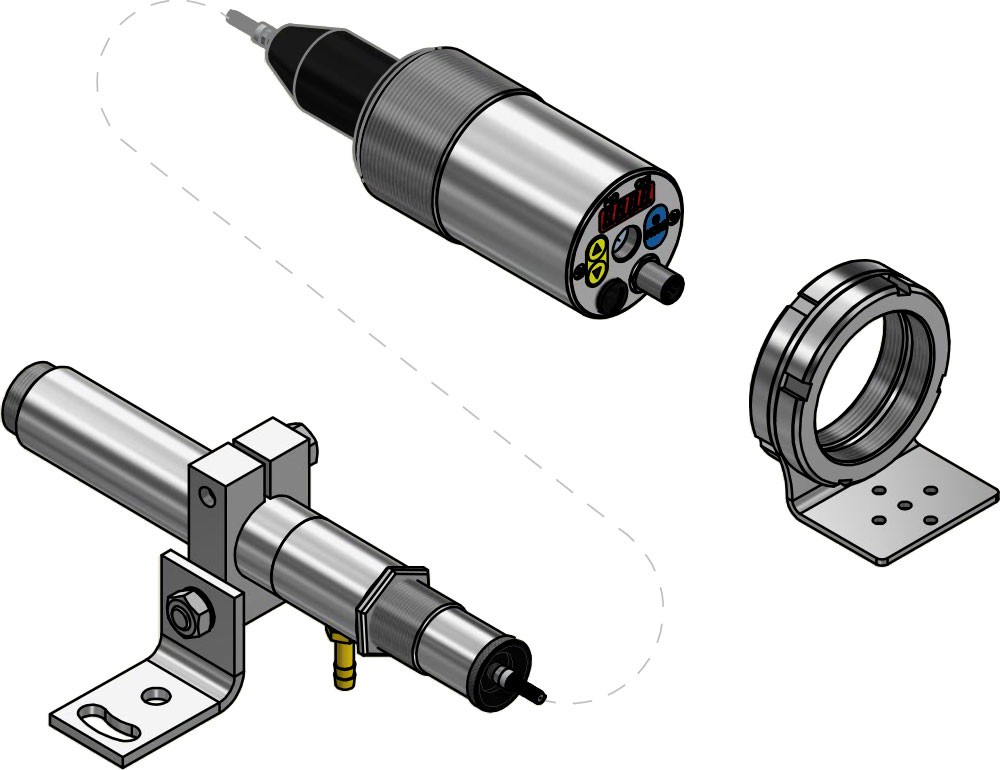

Sistema de medición PA 41-K002

Rango de medición	700 - 3000 °C en subrangos
Sensor	fotodiodo doble
Rango espectral	0,95 / 1,05 µm
Tiempo de respuesta t98	Rango de medición 800 - 2400 °C: ≤ 20 ms (T > 950 °C) Rango de medición 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) Rango de medición 700 - 1800 °C: ≤ 20 ms (T > 850 °C) Rango de medición 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Incertidumbre de medición	1,5 % de la lectura [°C]
Repetibilidad	3 K
Coeficiente de temperatura	0,05 %/K
Resolución de la salida de corriente	0,2 K + 0,03 % del rango de medición configurado
Resolución de la interfaz	0,1 K
Resolución del display	1 K

Cabezales de medición

Rangos de medición 800 - 2400 °C, 900 - 3000 °C y 700 - 1800 °C: PA 41.01 (M30): Focalización 0,2 m - ∞ PA 41.05 (M16): Focalización  0,12 m - ∞ PZ 41.18 (M16): Focalización 0,033 - 0,045 m adicionalmente para el rango de medición 800 - 2400 °C PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Rango de medición 1100 - 1300 °C: PA 41.02 (M16): Focalización 0,5 m - ∞

Salida analógica	0(4) - 20 mA lineal, conmutable, escalable
Carga	≤ 500 Ω
Entrada analógica	0 - 10 V
Salida de conmutación	dos colectores abiertos 24 V DC, ≤ 30 mA
Entrada de conmutación	2 x para 24 V
Interfaz	USB
Interfaz	RS 485
Alimentación eléctrica	24 V DC +10 % / -20 %
Consumo eléctrico	≤ 175 mA a 24 V DC

Dispositivo de mira	Puntero láser
Display	4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado	dos LEDs
Elementos de operación	3 teclas de control

Conexión	Conexión roscada M14 con 8 polos
Temperatura ambiente	Unidad electrónica: 0 - 65 °C Cabezal de medición: 250 °C
Temperatura de almacenamiento	-20 - +80 °C
Humedad del aire admisible	95 % H.r. máx. (sin condensación)
Dimensiones	Unidad electrónica: Ø 65 mm x 187 mm Cabezal de medición: en función del modelo
Material de la carcasa	acero inoxidable V2A (1.4305)
Tipo de protección	IP 65 según DIN 40050
Peso	0,9 kg, aproximadamente

Parámetros

Rango de medición Variable medida y escalamiento entradas y salidas analógicas Filtro de atenuación Modo de memoria Tiempo de retención de la memoria Emisividad Transmitancia Corrección de la radiación de fondo Valores límites y modo operativo de los contactos de alarma Parámetros de la función ATD (opcional) Función de linealización Indicación de estado de los LED Simulación de corriente y temperatura Unidad de temperatura °C / °F Canal de medición: de cociente, espectral 1 o espectral 2 Umbral para el control de contaminación

Señal de exceso de temperatura	cuando la temperatura interna sobrepase los 80 °C la salida analógica cambia a 20,5 mA
Función de servicio	Simulación de un valor de medición o una señal de corriente

Volumen de suministro

Pirómetro CellaTemp PA cable de conexión VK 02/A (5 m) Cabezal de medición Cable USB VK 11/D (1,8 m) Software CellaView Manual de instrucciones de uso (versión breve) * El cable de fibra óptica debe pedirse por separado.
