Pirometro CellaTemp PKL 38

descrizione dell'articolo

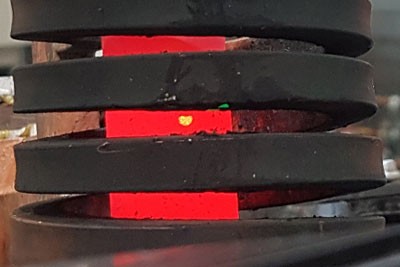

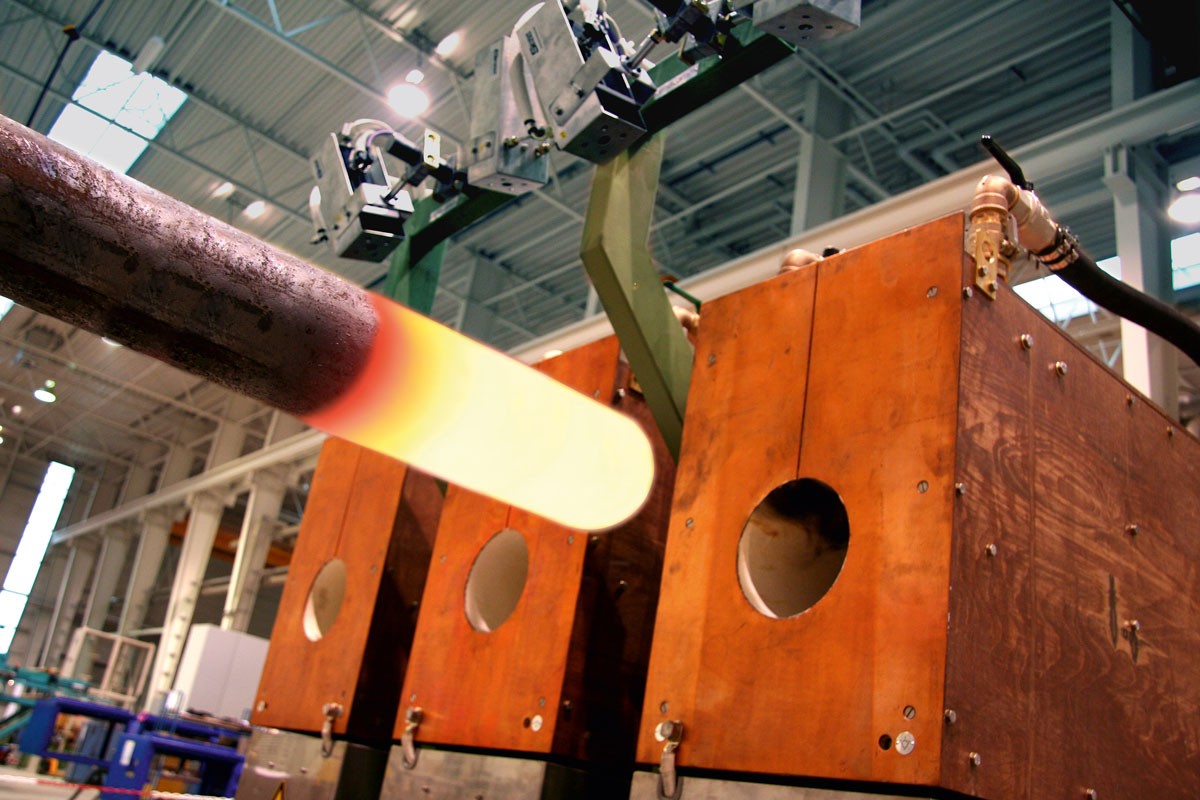

Il CellaTemp® PKL 38 è dotato di una spia LED integrata. Soprattutto per gli oggetti di misura di piccole dimensioni, a partire da Ø1,2 mm, la luce pilota è un aiuto indispensabile per allineare il termometro a infrarossi con la zona calda e impostarlo alla distanza focale corretta. La luce pilota a LED brilla continuamente e offre un elevato grado di sicurezza operativa grazie all'opzione di controllo permanente. La nuova generazione della serie di pirometri CellaTemp® PK è dotata di una funzione di indicatore di vitalità intelligente.
Si tratta di una tecnologia di automonitoraggio, analisi e reporting (SMART), ovvero una funzione di automonitoraggio, analisi e reporting dello stato. Il monitor di vitalità raccoglie costantemente tutti i dati operativi rilevanti. Nell'ambito della manutenzione preventiva, il pirometro offre quindi la possibilità di segnalare autonomamente il momento ottimale per l'ispezione e la calibrazione in base alle condizioni operative.

Caratteristiche speciali:

Campo di misura da 500 a 2500 °C
uscita di commutazione configurabile universalmente
elevata risoluzione ottica grazie alle lenti di precisione
interfaccia IO-Link
tutti i parametri possono essere impostati tramite un pulsante sul sensore o tramite un'interfaccia dal controllo del sistema - - 2 uscite di commutazione PNP a collettore aperto
Installazione molto semplice tramite filettatura centrale M30
Display LED ampio e luminoso
la spia luminosa LED si accende in modo permanente, è priva di parallasse e innocua in termini di sicurezza

Pirometro CellaTemp PKL 38

Campo di misura		500 - 2500 °C 500 - 2500 °C
Distanza di messa a fuoco		0,21 m 0,21 m 1,0 m
Visiera		Luce pilota a LED Luce pilota a LED

La scelta influisce sulle altre impostazioni

Versione
Visiera		Luce pilota a LED

Potete richiedere questo articolo a noi
Quantità:

Versione	CellaTemp PKL 38 BF 1
Versione	CellaTemp PKL 38 BF 2
Campo di misura	500 - 2500 °C
Campo di misura	500 - 2500 °C
Campo di misura	1,2 mm
Campo di misura	5,6 mm
Distanza di messa a fuoco	0,21 m
Distanza di messa a fuoco	1,0 m
Forma dell'area di misura	Rotondo
Principio di misura	Monocromatico
Dispositivo di avvistamento	Luce pilota a LED

Dati tecnici Download Calcolatore del campo di misura Accessori Calcolatore di emissività Richiesta di iscrizione IO-Link IODD IO-Link Dichiarazione del produttore

Pirometro CellaTemp PKL 38

Dati tecnici

Parametri metrologici

Campo di misura	500 - 2500 °C
Sensore	fotodiodo
Gamma spettrale	0,78 - 1,06 µm
Tempo di impostazione t90	≤ 2 ms (T > 900 °C)
Incertezza di misura	0,2 % del valore di misura [°C] più 2,5 K
Riproducibilità	1 K
Coefficiente di temperatura	0,07 %/K
Risoluzione Uscita in corrente	0,1 K + 0,005 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Parametri elettrici

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Uscita di commutazione	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Ingresso di prova	10 - 34 V DC (secondo IEC 61131-2)
Interfaccia	IO-Link V1.1.3
Alimentazione elettrica	18 - 32 V DC
Consumo di energia	≤ 75 mA a 24 V DC

Attrezzatura

Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	3 x LED
Elementi operativi	3 pulsanti

Parametri generali

Collegamento	Attacco a vite M12 a 5 poli (codificato A)
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 30 x 210 mm (senza spina)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,4 kg

Parametri regolabili

Parametri

Uscita analogica 0/4 - 20 mA
Scalatura dell'uscita analogica
Emissività tramite regolazione rapida
Livello di trasmissione del disco protettivo
Costante di tempo di smorzamento
Tempo di mantenimento della memoria del valore massimo
Modalità di funzionamento, sorgente e punto di commutazione, ritardo di accensione e spegnimento dei contatti di commutazione
Correzione della temperatura per influenze specifiche del processo mediante punti di interpolazione (coppie X/Y)
Indicatore di vitalità
Parametro di servizio
Ripristino delle impostazioni di fabbrica
Serratura a chiave
Visualizzazione della temperatura o “run” nel display
Unità di temperatura °C/°F
Simulazione della temperatura

Funzioni

Segnale di sovratemperatura	Visualizzazione del segnale a temperatura interna > 75 °C
Funzione di test	tramite pulsante o ingresso di prova
Funzione di servizio	Simulazione di un valore di misura
Funzione diagnostica	Indicazione di inversione di polarità, sovraccarico e tensione di alimentazione errata
Protezione contro l'inversione di polarità	per alimentazione, uscita analogica e uscita di commutazione

Ambito di fornitura

Termometro a infrarossi CellaTemp PK
Istruzioni per l'uso (breve)
2 dadi di fissaggio

Pirometro CellaTemp PKL 38

Download

Catalogo CellaTemp PK PKF PKL

Catalogo Flyer IO-Link

Manuale CellaTemp PKx IO-Link

Guida Rapida CellaTemp PKxx IO-Link

Dichiarazione di conformità Declaration da Conformity PKxy

UKCA Declaration da Conformity PKxy

EAC Deklaration PK-PA-PT

Pirometro CellaTemp PKL 38

IO-Link IODD

Tipo	Datei	Dateigröße
	IODD PKL38AF1_20221221.zip	398 KB	Download
	IODD PKL38AF2_20221221.zip	398 KB	Download

Pirometro CellaTemp PKL 38

IO-Link Dichiarazione del produttore

Tipo	Datei	Dateigröße
	MC PKL 38 AF 1_202302_en.pdf	100 KB	Download
	MC PKL 38 AF 2_202302_en.pdf	100 KB	Download

Pirometro CellaTemp PKL 38

Calcolatore del campo di misura

Distanza di misurazione	Diametro del punto di misura
0.00 mm	18.20 mm
8.40 mm	17.52 mm
16.80 mm	16.84 mm
25.20 mm	16.16 mm
33.60 mm	15.48 mm
42.00 mm	14.80 mm
50.40 mm	14.12 mm
58.80 mm	13.44 mm
67.20 mm	12.76 mm
75.60 mm	12.08 mm
84.00 mm	11.40 mm
92.40 mm	10.72 mm
100.80 mm	10.04 mm
109.20 mm	9.36 mm
117.60 mm	8.68 mm
126.00 mm	8.00 mm
134.40 mm	7.32 mm
142.80 mm	6.64 mm
151.20 mm	5.96 mm
159.60 mm	5.28 mm
168.00 mm	4.60 mm
176.40 mm	3.92 mm
184.80 mm	3.24 mm
193.20 mm	2.56 mm
201.60 mm	1.88 mm
