Pirómetro CellaTemp PKL 38

Descrição do item

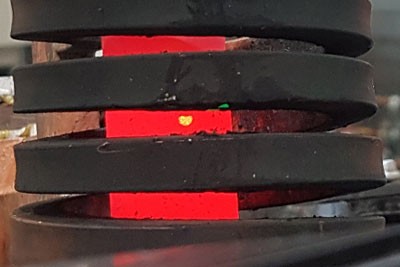

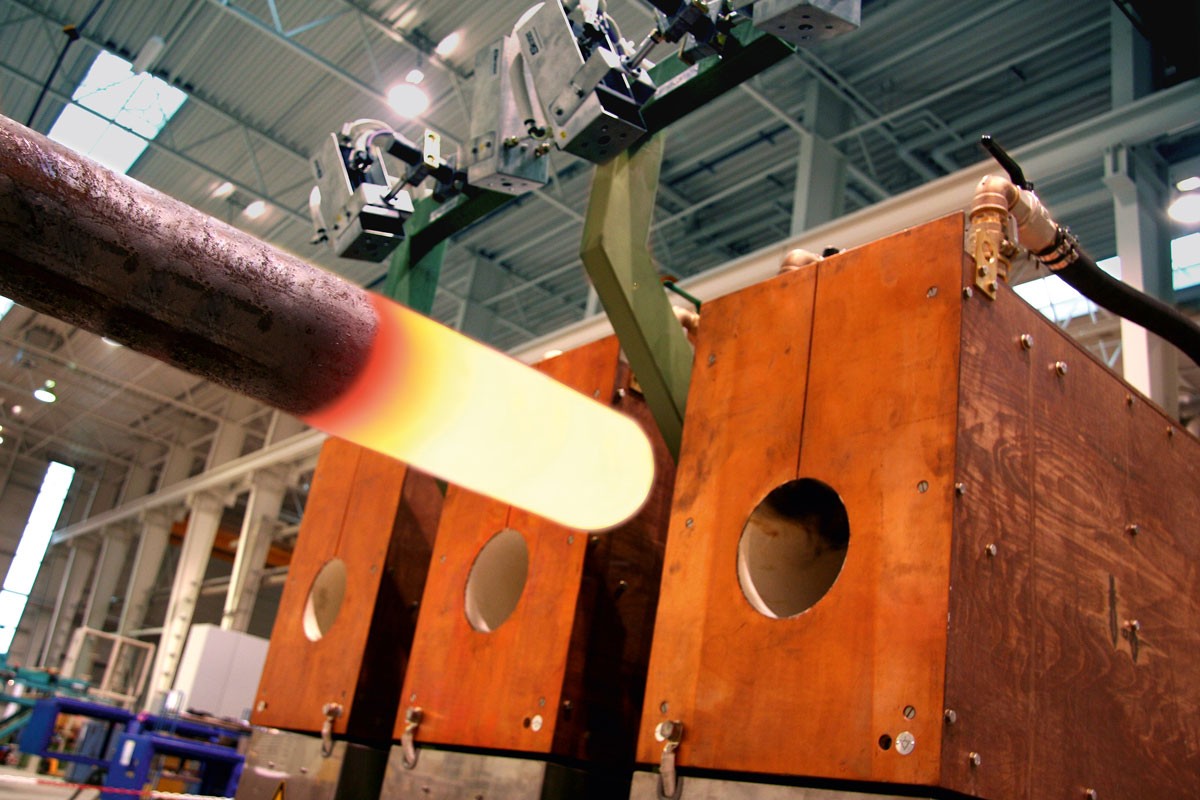

A CellaTemp® PKL 38 tem uma luz piloto LED integrada. Especialmente com pequenos objetos de medição de Ø1,2 mm, a luz piloto é um auxílio indispensável para alinhar o termômetro infravermelho com a zona quente e ajustá-lo para a distância focal correta. A luz piloto LED brilha continuamente e oferece um alto grau de segurança operacional, devido à opção de controle permanente. A nova geração da série de pirómetros CellaTemp® PK está equipada com uma função de indicador de vitalidade inteligente.
Trata-se de uma Tecnologia de Automonitorização, Análise e Reporte (SMART), ou seja, uma função para automonitorização, análise e reporte de estado. O monitor de vitalidade recolhe continuamente todos os dados operacionais relevantes. Como parte da manutenção preventiva, o pirómetro oferece a possibilidade de sinalizar de forma independente o momento ideal para a inspeção e calibração, dependendo das condições de funcionamento.

Características especiais:

Faixa de medição de 500 a 2500 °C
Saída de comutação universalmente configurável
Alta resolução ótica graças a lentes de precisão
Interface IO-Link
Todos os parâmetros podem ser ajustados através de botão no sensor ou através de interface do controlador do sistema
2 x saídas de comutação PNP de coletor aberto
Instalação muito fácil através de rosca central M30
Visor LED grande e brilhante
A luz piloto LED acende permanentemente e é livre de paralaxe e inofensiva em termos de segurança

Pirómetro CellaTemp PKL 38

Faixa de medição 0 - 200 C:		500 - 2500 °C 500 - 2500 °C
Distância de foco		0,21 m 0,21 m 1,0 m
Visor		Lâmpada piloto LED Lâmpada piloto LED

Sua seleção terá repercussões em outras configurações

Modelo
Visor		Lâmpada piloto LED

Pode solicitar este artigo a nós
Quantidade:

Modelo	CellaTemp PKL 38 BF 1
Modelo	CellaTemp PKL 38 BF 2
Faixa de medição 0 - 200 C:	500 - 2500 °C
Faixa de medição 0 - 200 C:	500 - 2500 °C
Campo de medição	1,2 mm
Campo de medição	5,6 mm
Distância de foco	0,21 m
Distância de foco	1,0 m
Forma do campo de medição	redondo
Princípio de medição	de uma cor
Aviso e limiar de desligamento do monitoramento de contaminação	Lâmpada piloto LED

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaTemp PKL 38

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C:	500 - 2500 °C
Função de serviço	Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞	0,78 - 1,06 µm
Tempo de ajuste t90	≤ 2 ms (T > 900 °C)
niquelado de metal	0,2 % da leitura [°C] mais 2,5 K
Redefinição para configurações de fábrica	1 K
Teste de entrada	0,07 %/K
Resolução Saída de corrente	0,1 K + 0,005 % do intervalo ajustado
Interface de Resolução	0,1 K
Resolução do visor	1 K

Parâmetros elétricos

Saída analógica	0(4) a 20 mA linear, comutável, escalável
Carga	≤ 500 Ω
Mudança de entrada	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Função de teste	10 - 34 V DC (de acordo com IEC 61131-2)
Terminais de parafuso	IO-Link V1.1.3
Modo de operação de memória	18 - 32 V DC
Fechadura com chave	≤ 75 mA a 24 V DC

Equipamentos

Mostrar	LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs	3 x LED
Elementos operacionais	3 botões de pressão

Parâmetros gerais

Conexão	Conexão a parafuso M12 de 8 pinos
USB	0 - 65 °C
Luz piloto laser	-20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C:	95 % r.h. máximo (sem condensação)
Dimensões	Ø 30 x 235 mm (sem plugue)
Endereço do aparelho	Aço inox V2A (1.4305)
Valor limiar da função DTD	Compensação da radiação de fundo
Filtro suavizante	aprox. 0,4 kg

Parâmetros ajustáveis

Parâmetros da função ATD

Saída analógica 0/4 - 20 mA
Software
Emissividade através de ajuste rápido
Nível de transmissão do disco de proteção
Constante de tempo de amortecimento
Tempo de retenção de memória
Modo de funcionamento, fonte e ponto de comutação, atraso de ativação e desativação dos contactos de comutação
Correção da temperatura para influências específicas do processo através de pontos de interpolação (pares X/Y)
Indicador de vitalidade
Parâmetro de serviço
Mudança de saída
Função TBC
Indicação da temperatura ou “run” no ecrã
Coeficiente de temperatura
Simulação de um valor medido

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente	Visualização do sinal a uma temperatura interna > 75 °C
Termopilha	Profibus DP
Si	Simulação de um valor medido ou de um sinal de corrente
Função diagnóstica	Indicação de polaridade inversa, sobrecarga e tensão de alimentação incorreta
Saída de vídeo	Material da carcaça

Função Linearização

Termômetro Infravermelho CellaTemp PKF
Instruções de operação (abreviado)
2 porcas de fixação

Pirómetro CellaTemp PKL 38

Downloads

Catálogo CellaTemp PK PKF PKL

Catálogo Flyer IP 65 de acordo com DIN 40050

Instruções CellaTemp PKx IP 65 de acordo com DIN 40050

Guia rápido CellaTemp PKxx IP 65 de acordo com DIN 40050

Declaração de conformidade Declaration de Conformity PKxy

UKCA Declaration de Conformity PKxy

EAC Deklaration PK-PA-PT

Pirómetro CellaTemp PKL 38

IO-Link IODD

Modelo	Datei	Dateigröße
	IODD PKL38AF1_20221221.zip	398 KB	Download
	IODD PKL38AF2_20221221.zip	398 KB	Download

Pirómetro CellaTemp PKL 38

IO-Link Declaração do fabricante

Modelo	Datei	Dateigröße
	MC PKL 38 AF 1_202302_en.pdf	100 KB	Download
	MC PKL 38 AF 2_202302_en.pdf	100 KB	Download

Pirómetro CellaTemp PKL 38

Calculadora do campo de visão

Distância de medição	Diâmetro do campo de visão
0.00 mm	18.20 mm
8.40 mm	17.52 mm
16.80 mm	16.84 mm
25.20 mm	16.16 mm
33.60 mm	15.48 mm
42.00 mm	14.80 mm
50.40 mm	14.12 mm
58.80 mm	13.44 mm
67.20 mm	12.76 mm
75.60 mm	12.08 mm
84.00 mm	11.40 mm
92.40 mm	10.72 mm
100.80 mm	10.04 mm
109.20 mm	9.36 mm
117.60 mm	8.68 mm
126.00 mm	8.00 mm
134.40 mm	7.32 mm
142.80 mm	6.64 mm
151.20 mm	5.96 mm
159.60 mm	5.28 mm
168.00 mm	4.60 mm
176.40 mm	3.92 mm
184.80 mm	3.24 mm
193.20 mm	2.56 mm
201.60 mm	1.88 mm
