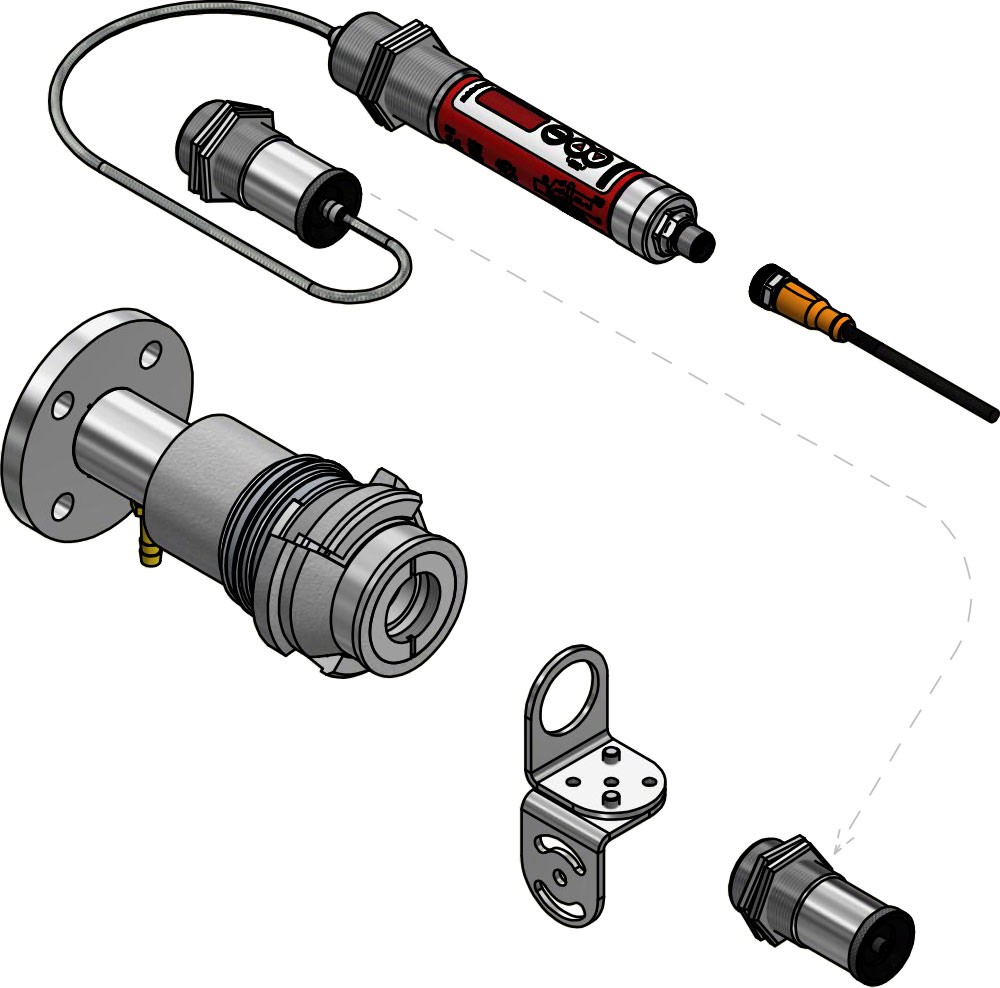

Měřicí systém PKF 36-K001

Rozsah měření	550 - 2500 °C
Senzor	fotodioda
Spektrální rozsah	0,78 - 1,06 µm
Doba nastavení t90	≤ 2 ms (T > 900 °C)
Nejistota měření	0,3 % naměřené hodnoty [°C] plus 2,5 K
Reprodukovatelnost	2 K
Teplotní koeficient	0,07 %/K
Rozlišení Proudový výstup	0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Měřicí hlavy

AF 1: PA 41.01 (M30): Zaostření 0,2 m - ∞ AF 2: PKS 21.01 (M30): Zaostření 1,08 m AF 3: PA 41.05 (M16): Zaostření 0,12 m - ∞ AF 4: PZ 41.18 (M16): Zaostření 0,033 - 0,045 m

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Rozhraní	IO-Link V1.1.3
Napájení	18 - 32 V DC
Spotřeba energie	≤ 50 mA při 24 V DC

Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	3 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,4 kg

Parametry

Analogový výstup 0/4 - 20 mA Škálování analogového výstupu Emisivita pomocí rychlého nastavení Úroveň propustnosti ochranného kotouče Časová konstanta útlumu Doba podržení paměti maximální hodnoty Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y) Ukazatel životnosti Servisní parametr Obnovení továrního nastavení Zámek klíče Zobrazení teploty nebo „běhu“ na displeji Jednotka teploty °C/°F Simulace teploty

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Testovací funkce	prostřednictvím tlačítka nebo testovacího vstupu
Servisní funkce	Simulace naměřené hodnoty
Diagnostická funkce	Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování	Šroubové připojení M12 5-pin (s kódem A)

Rozsah dodávky

Infračervený teploměr CellaTemp PKF Měřicí hlava Návod k obsluze (krátký) 2 upevňovací matice * Optický kabel je třeba objednat zvlášť.
