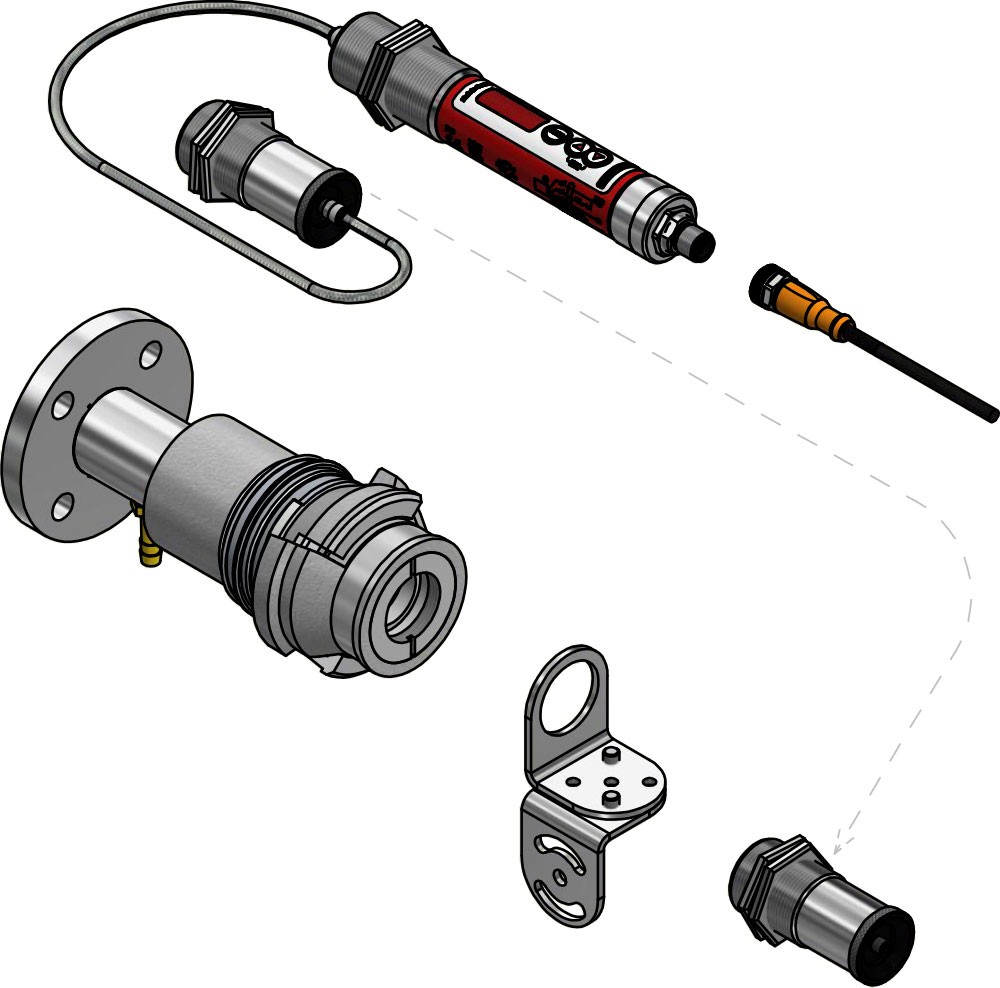

Система измерения PKF 36-K001

Диапазон измерения:	550 - 2500 °C
Сенсорный датчик	Фотодиод
Спектральный диапазон	0,78 - 1,06 µm
Время срабатывания t90	≤ 2 мс (T > 900 °C)
Погрешность измерения	0,3 % от измер. значения [°C] плюс 2,5 K
Воспроизводимость	2 K
Температурный коэффициент	0,07 %/K
Разрешение токового выхода	0,1 K + 0,005 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

Измерительные головки

AF 1: PA 41.01 (M30): фокусировка 0,2 м - ∞ AF 2: PKS 21.01 (M30): фокусировка 1,08 м AF 3: PA 41.05 (M16): фокусировка 0,12 м - ∞ AF 4: PZ 41.18 (M16): фокусировка 0,033 - 0,045 м

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link V1.1.3
Питание	18 - 32 V DC
Потребление тока	≤ 50 мA при 24 В пост. тока

Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	3 x LED
Элементы управления	3 кнопки

Соединение	5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 30 x 210 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Параметры

Аналоговый выход 0/4 - 20 мА Масштабирование аналог. выхода Излучательная способность с помощью быстрой регулировки Уровень пропускания защитного диска Постоянная времени сглаживания Время удержания регистра памяти макс. значений Режим работы, источник и точка переключения, задержка включения и выключения переключающих контактов Коррекция температуры с учетом специфики процесса с помощью точек интерполяции (пары X/Y) Индикатор жизнеспособности Сервисный параметр Сброс на заводские регулировки Блокировка кнопок Индикация температуры или «run» на дисплее Единица температуры °C / °F Имитация температуры

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Контрольная функция	С помощью кнопки или тестового входа
Функция обслуживания	Имитация измер. значения
Функция диагностики	Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности	5-пол. резьбовое соединение M12 (A код.)

Объём поставки

Инфракрасный термометр CellaTemp PKF Измерительная головка Инструкция по эксплуатации (краткая) 2 крепёжных гайки *Волоконно-оптический кабель необходимо заказывать отдельно.
