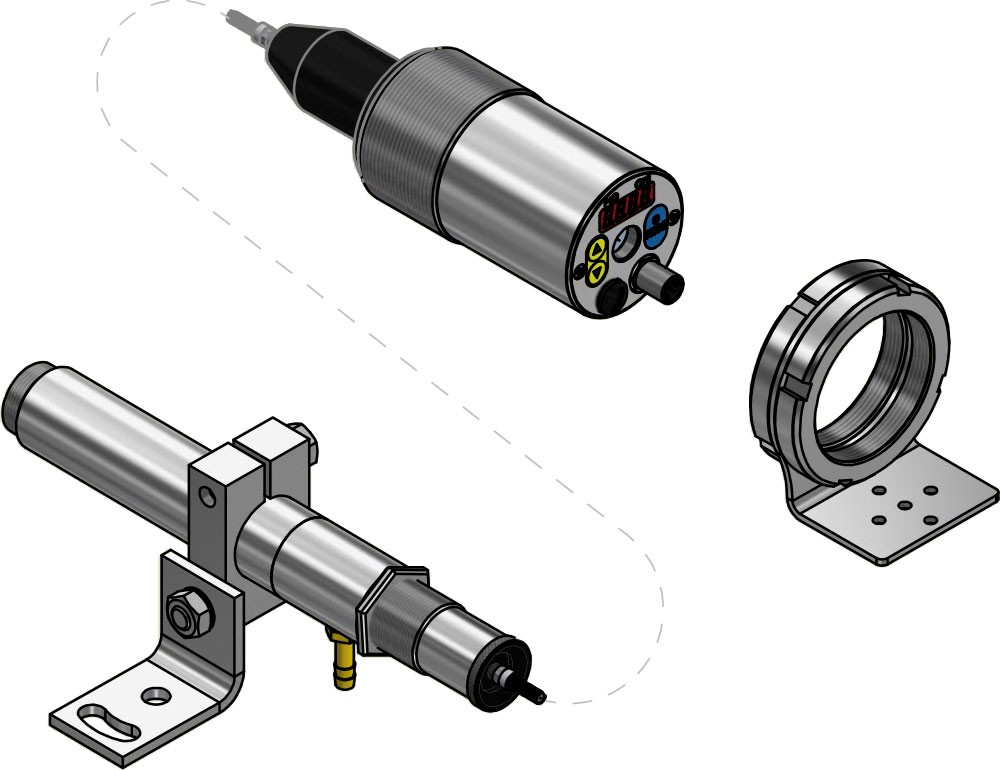

Měřicí systém PA 41-K002

Rozsah měření	700 - 3000 °C v dílčích rozmezích
Senzor	Dvojitá fotodioda
Spektrální rozsah	0,95 / 1,05 μm
Doba nastavení t98	Měřicí rozsah 800 - 2400 °C: ≤ 20 ms (T > 950 °C) Měřicí rozsah 900 - 3000 °C: ≤ 20 ms (T > 1050 °C) Měřicí rozsah 700 - 1800 °C: ≤ 20 ms (T > 850 °C) Měřicí rozsah 1100 - 3000 °C: ≤ 20 ms (T > 1350 °C)
Nejistota měření	1,5 % naměřené hodnoty [°C]
Reprodukovatelnost	3 K
Teplotní koeficient	0,05 %/K
Rozlišení Proudový výstup	0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Měřicí hlavy

Měřicí rozsah 800 - 2400 °C, 900 - 3000 °C a 700 - 1800 °C: PA 41.01 (M30): Zaostření 0,2 m - ∞ PA 41.05 (M16): Zaostření 0,12 m - ∞ PZ 41.18 (M16): Zaostření 0,033 - 0,045 m dodatečně pro měřicí rozsah 800 - 2400 °C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ Rozsah měření 1100 - 1300 °C: PA 41.02 (M16): Zaostření 0,5 m - ∞

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Analogový vstup	0 - 10 V
Spínací výstup	2 x otevřený kolektor 24 V DC, ≤ 30 mA
Spínací vstup	2 x na 24 V
Rozhraní	USB
Rozhraní	RS 485
Napájení	24 V DC +10 % / -20 %
Spotřeba energie	≤ 175 mA při 24 V DC

Pomůcka pro zaměřování	Pilotní světlo laseru
Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	2 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 8-pin
Okolní teplota	Elektronika: 0 - 65 °C Měřicí hlava: 250 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Elektronika: Ø 65 mm x 187 mm Měřicí hlava: v závislosti na typu
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,9 kg

Parametry

Rozsah měření Měřená veličina a škálování analogových vstupů a výstupů Vyhlazovací filtr Provozní režim paměti Doba udržení paměti Emisivita Propustnost Kompenzace záření pozadí Mezní hodnoty a provozní režim alarmových kontaktů Parametry funkce ATD (nepovinné) Funkce linearizace Zobrazení stavu LED diod Simulace proudu a teploty Jednotka teploty °C/°F Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2 Prahová hodnota pro monitorování znečištění

Signál přehřátí	od vnitřní teploty > 80 °C se analogový výstup přepne na > 20,5 mA
Servisní funkce	Simulace měřené hodnoty nebo proudového signálu

Rozsah dodávky

Pyrometr CellaTemp PA Připojovací kabel VK 02/A (5 m) Měřicí hlava Kabel USB VK 11/D (1,8 m) Software CellaView Návod k obsluze (krátký) * Optický kabel je třeba objednat zvlášť.
