Moderní grafické uživatelské rozhraní založené na rozhraní MDI (Multiple Document Interface) se vyznačuje tím, že v jednom okně programu lze otevřít několik dokumentů současně. Ty jsou zobrazeny v samostatných dílčích oknech.
Dílčí okna lze libovolně polohovat a měnit jejich velikost. To umožňuje pracovat v několika dokumentech najednou, aniž by bylo nutné program několikrát spouštět.
Paralelně lze zaznamenávat měřicí řady až 31 přístrojů.
Software CellaView
Pro záznam naměřených dat a dálkové ovládání pyrometrů
Speciální funkce:
- Uživatelské rozhraní MDI (Multiple Document Interface) založené na systému Windows
- databáze Microsoft SQL Server Compact
- Grafická vizualizace, záznam a protokolování naměřených dat
- Volný výběr a kombinace měřených hodnot a stavových informací, které mají být zaznamenány až z 31 zařízení v jednom nebo více diagramech.
- Současné spuštění libovolného počtu diagramů pro paralelní záznam série měření
- Nastavení délky periody pro záznam a archivaci naměřených hodnot nezávisle na sobě
- Parametrizace, kalibrace a dálkové ovládání pyrometrů
- Ukládání definovaných sad parametrů pro rychlou změnu při změně výrobních parametrů nebo radiačních vlastností měřeného objektu
- Funkce filtru pro redukci dat
- Automatické vyhledávání zařízení
- Funkce CellaCast pro záznam a přímou analýzu periodických výrobních procesů s předem definovanými sadami parametrů včetně záznamu výsledků
- Ukládání, načítání a přenos konfiguračních profilů zařízení
- Trvalé sledování připojení
- Automatická archivace sérií měření
- Ukládání sérií měření s ochranou proti neoprávněné manipulaci
- Ukládání dat ve formátu CSV pro další zpracování v aplikaci Excel
- Funkce zvětšení, posouvání a analýzy
- Kurzor pro zobrazení teploty a času v křivce měření
- Velmi rychlý záznam dat v milisekundách
- Zaznamenávání vstupů obsluhy do souboru protokolu, který poskytuje důkaz o změnách nastavení
- Stahování a aktualizace softwaru přes internet
- Žádná licenční omezení
- Běží pod operačním systémem Windows 7 / 8 / 10
- Možnost přepínání jazyků (DE, GB, FR, IT, ES, PL, RU, JP, CN, KR)
Software CellaView
CellaView je databázový software, který běží pod systémem Windows a je založen na serveru Microsoft SQL Server pro grafické zobrazení, analýzu a archivaci naměřených hodnot v reálném čase. Slouží také k monitorování, vzdálenému ovládání a konfiguraci pyrometrů.

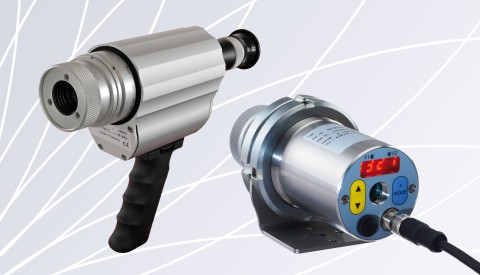

Software CellaView je součástí dodávky pyrometrů řady CellaTemp PA a CellaPort PT. Je k dispozici ke stažení na internetu.
Konfigurační parametry lze uložit a snadno přenést do jiných zařízení. To je velmi užitečné i v případě servisu, kdy mohou být soubory k dispozici servisním technikům pro účely kontroly.
Software lze nainstalovat na libovolný počet počítačů, takže k datům lze přistupovat z libovolné příslušné pracovní stanice.
Uživatel definuje měřené hodnoty, stavové parametry a konfigurační parametry, které se mají zobrazit v grafu. Je také možné kombinovat nezpracovaná data a zaznamenaná data, aby bylo možné analyzovat vliv nakonfigurovaných funkcí, jako je vyhlazovací funkce nebo paměť extrémních hodnot.
Naměřené hodnoty připojených pyrometrů lze zobrazit a uložit online jako graf na monitoru ve společné sérii měření nebo v samostatných sériích měření.
Software CellaView je součástí dodávky pyrometrů řady CellaTemp PA a CellaPort PT. Je k dispozici ke stažení na internetu.
Konfigurační parametry lze uložit a snadno přenést do jiných zařízení. To je velmi užitečné i v případě servisu, kdy mohou být soubory k dispozici servisním technikům pro účely kontroly.
Software lze nainstalovat na libovolný počet počítačů, takže k datům lze přistupovat z libovolné příslušné pracovní stanice.
Uživatel definuje měřené hodnoty, stavové parametry a konfigurační parametry, které se mají zobrazit v grafu. Je také možné kombinovat nezpracovaná data a zaznamenaná data, aby bylo možné analyzovat vliv nakonfigurovaných funkcí, jako je vyhlazovací funkce nebo paměť extrémních hodnot.
Naměřené hodnoty připojených pyrometrů lze zobrazit a uložit online jako graf na monitoru ve společné sérii měření nebo v samostatných sériích měření.
Moderní uživatelské rozhraní založené na MDI
Funkce CellaCast
Funkce CellaCast poskytuje další nezávislou možnost záznamu a analýzy měřených sérií ve spojení s funkcí ATD (automatická detekce teploty) pyrometru. Funkce ATD v pyrometru automaticky určuje teplotu u přerušovaných procesů a na konci doby měření přenáší hodnotu teploty prostřednictvím rozhraní do softwaru.
Funkce CellaCast nabízí možnost výběru dříve definovaných sad parametrů pro výrobní procesy, jako je například výroba slévárenských výrobků, aby bylo možné rychle a snadno změnit konfiguraci pyrometru na různé materiály, přípustné teplotní rozsahy nebo podmínky měření.
V protokolu měření je uveden počet měření v definovaném teplotním rozsahu a mimo něj, včetně míry zmetkovitosti.
V závislosti na předvolbě se pro každou zakázku, zákazníka nebo výrobní dávku generuje série měření a protokol měření. Data lze snadno filtrovat a vyvolat pomocí funkce archivace s výběrovými parametry číslo zakázky, číslo zákazníka, číslo šarže a název.
Funkce CellaCast nabízí možnost výběru dříve definovaných sad parametrů pro výrobní procesy, jako je například výroba slévárenských výrobků, aby bylo možné rychle a snadno změnit konfiguraci pyrometru na různé materiály, přípustné teplotní rozsahy nebo podmínky měření.
V protokolu měření je uveden počet měření v definovaném teplotním rozsahu a mimo něj, včetně míry zmetkovitosti.
V závislosti na předvolbě se pro každou zakázku, zákazníka nebo výrobní dávku generuje série měření a protokol měření. Data lze snadno filtrovat a vyvolat pomocí funkce archivace s výběrovými parametry číslo zakázky, číslo zákazníka, číslo šarže a název.
Funkce archivace
Série měření jsou uloženy v archivní databázi. Tím je zajištěno strukturované ukládání dat, a proto je možné uložené datové řady snadno třídit a vybírat.

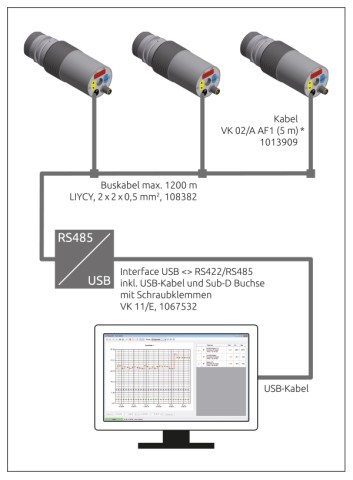

Zapojení pyrometrů do sítě přes rozhraní RS485
Při zapojení do sběrnice lze přes rozhraní RS485 propojit až 31 zařízení společně s počítačem.
Naměřené hodnoty připojených zařízení lze zaznamenávat a ukládat společně do diagramu nebo do jednotlivých diagramů.
Při zapojení do sběrnice lze přes rozhraní RS485 propojit až 31 zařízení společně s počítačem.
Naměřené hodnoty připojených zařízení lze zaznamenávat a ukládat společně do diagramu nebo do jednotlivých diagramů.

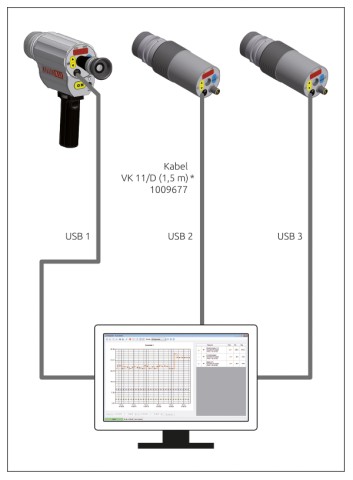

Připojení pyrometrů přes rozhraní USB
Přes rozhraní USB lze velmi snadno a rychle připojit několik pyrometrů přímo k počítači.
Série měření ze stacionárních a přenosných zařízení lze zaznamenávat paralelně a podle potřeby je vzájemně kombinovat.
Přes rozhraní USB lze velmi snadno a rychle připojit několik pyrometrů přímo k počítači.
Série měření ze stacionárních a přenosných zařízení lze zaznamenávat paralelně a podle potřeby je vzájemně kombinovat.
