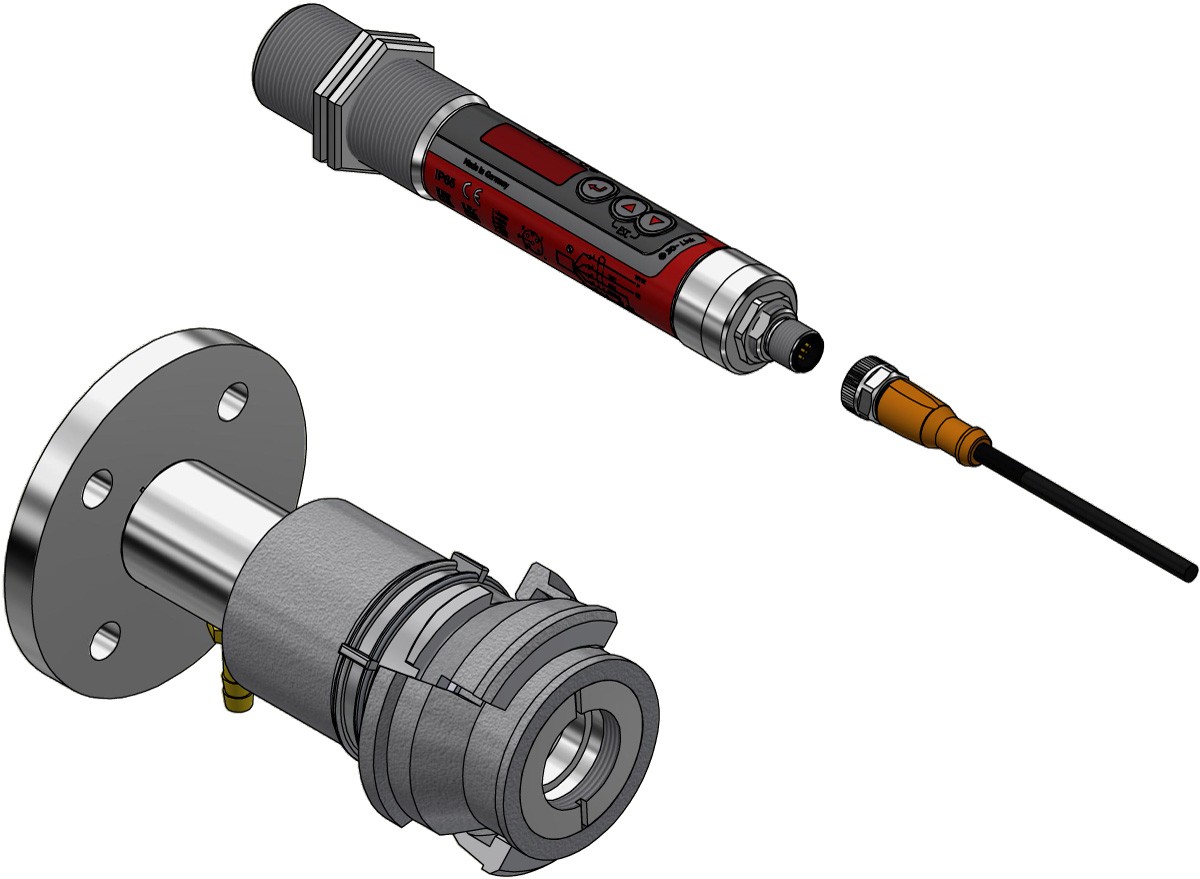

測定システム PK 11-K003

測定範囲	0 - 1000 °C
センサー	熱電対列
スペクトルの範囲	8 - 14 µm
応答時間 t90	≤ 60 ms
測定不安定	0.75 % of temp. reading [°C] plus 2.0 K
繰り返し性	1 K
温度係数	0.1 K/K (T < 250 °C) 0.04 %/K (T > 250 °C)
解像度電流アウトプット	0.1 K + 0.005 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	0.1 K < 200 °C 1 K ≥ 200 °C

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
スイッチングアウトプット	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
インターフェイス	IO-Link V1.1.3
パワーサプライ	18 - 32 V DC
消費電力	≤ 50 mA at 24 V DC

デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	3 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 5ピン接続 (A-coding)
周辺温度	0 - 65 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	Ø 30 x 185 mm (プラグ無し)
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.4 kg

パラメーター

アナログアウトプット 0/4 - 20 mA アナログアウトプットの拡張 クイック調整による放射率 保護ディスクの透過レベル 減衰時定数 最大メモリー値のホールドタイム スイッチング接点の動作モード、ソース、スイッチングポイント、スイッチオン・スイッチオフディレイ 挿ポイント（X/Yペア）によるプロセス固有の影響に対する温度補正 バイタルインジケーター サービスパラメータ 工場設定へのリセット キーロック 温度または 「run 」の表示 温度単位 °C/°F 温度のシュミレーション

温度オーバーシグナル	内部温度 > 75 °Cでの信号表示
サービス機能	測定値のシュミレーション
校正機能	逆相、オーバーロード、および間違いの供給電圧の場合に示す
逆相保護	電源、アナログアウトプット、スイッチングアウトプット用

発送範囲	赤外線放射温度計 CellaTemp PK マニュアル (ショート) 2 固定ナット
