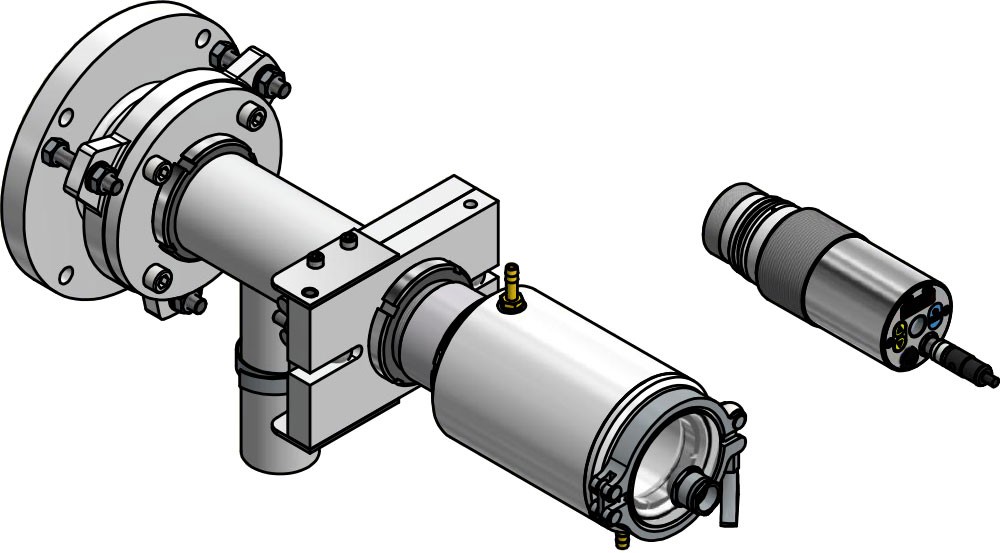

測定システム PA 40-K005

測定範囲	500 - 3000 °C 複数のセグメント
センサー	ダブルフォトダイオード
スペクトルの範囲	0.95 / 1.05 µm
応答時間 t98	測定範囲 500 - 1400 °C: ≤ 10 ms (T > 650 °C) 測定範囲 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) 測定範囲 750 - 2400 °C: ≤ 10 ms (T > 950 °C) 測定範囲 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
測定不安定	1 % of temp. reading [°C]
繰り返し性	2 K
温度係数	0.05 %/K
解像度電流アウトプット	0.2 K + 0.03 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	1 K

レンズ

測定範囲 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ 測定範囲 650 - 1700 °C, 750 - 2400 °C および 850 - 3000 °C: 標準対物レンズ PZ 20.01: 焦点距離0.4 m - ∞ (0.5～0.67μm)。 クローズアップレンズ PZ 20.03: フォーカス 0.2 m - 0.4 m ワイドアングルレンズ PZ 20.05: フォーカス 0.2 m - ∞ 望遠レンズ I PZ 20.06: フォーカス 1.2 m - ∞ 望遠レンズ II PA 20.06: フォーカス 0.6 m - ∞ 測定範囲の追加 850 - 3000 °C: マクロレンズ PA 40.01: フォーカス 0.086 m - 0.115 m

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
アナログインプット	0 - 10 V
スイッチングアウトプット	2 x オープンコレクタ 24 V DC, ≤ 30 mA
スイッチングインプット	2 x to 24 V
インターフェイス	USB
インターフェイス	RS485
パワーサプライ	24 V DC +10 % / -20 %
消費電力	≤ 175 mA bei 24 V DC

ビデオアウトプット

コンポジット PAL, 1 Vpp, 75 Ω

照準オプション	レンズを通しての視準
照準オプション	レーザーパイロットライト
照準オプション	カメラ
デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	2 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 8ピン接続
周辺温度	0 - 65 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	Ø 65 mm x 220 mm (最大 277 mm)
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.9 kg

パラメーター

測定範囲 アナログ入出力信号の測定変数とスケール スムーズフィルター メモリーオペレーションモード メモリーのホールドタイム 放射率 トランスミタンス 反射された周囲の放射の補償 リミットとアラームコンタクトのオペレーションモード ATD機能のパラメーター(オプション) 直線化機能 LEDsステータスデイスプレイ 電流と温度のシュミレーション 温度単位 °C/°F 測定チャンネル 2色、 1色 1 及び 1色 2 汚染検査の始めレベル カメラ付きモデルの追加: TBC 機能 ホワイトバランス

温度オーバーシグナル	内部の温度が 80 °Cを上回るなら、アナログアウトプット表示値 > 20.5 mA
サービス機能	測定値、又は、電流信号のシュミレーション
ATD-(自動温度検出) 機能	連続的プロセス中の自動温度検出

発送範囲	パイロメーター CellaTemp PA 接続ケーブル VK 02/A (5 m) ビデオケーブル VK 02/F (5 m) 内蔵付きカメラ付きモデル用 USB ケーブル VK 11/D (1.8 m) ソフトウェアCellaView マニュアル (ショート)

ソフトウェア

CellaView
