Sistema di misura PKF 66-K006

Campo di misura	700 - 1800 °C
Sensore	Doppio fotodiodo
Gamma spettrale	0,95 / 1,05 µm
Tempo di impostazione t90	≤ 10 ms (T > 800 °C)
Incertezza di misura	1 % vom Messwert [°C] zzgl. 3,0 K
Riproducibilità	2 K
Coefficiente di temperatura	0,05 %/K
Risoluzione Uscita in corrente	0,1 K + 0,005 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Teste di misura

AF 1: PA 41.01 (M30): messa a fuoco 0,2 m - ∞ AF 2: PKS 21.01 (M30): messa a fuoco 1,08 m AF 3: PA 41.05 (M16): messa a fuoco 0.12 m - ∞ AF 4: PZ 41,18 (M16): messa a fuoco 0,033 - 0,045 m AF 5: PA 41.03 (M30): Messa a fuoco 1,8 m (sigillato)

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Uscita di commutazione	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Ingresso di prova	10 - 34 V DC (secondo IEC 61131-2)
Interfaccia	IO-Link V1.1.3
Alimentazione elettrica	18 - 32 V DC
Consumo di energia	≤ 50 mA a 24 V DC

Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	3 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 5 poli (codificato A)
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 30 x 210 mm (senza spina)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,4 kg

Parametri

Uscita analogica 0/4 - 20 mA Scalatura dell'uscita analogica Rapporto di emissività tramite regolazione rapida Livello di trasmissione del disco protettivo Costante di tempo di smorzamento Tempo di mantenimento della memoria del valore massimo Modalità di funzionamento, sorgente e punto di commutazione, ritardo di accensione e spegnimento dei contatti di commutazione Correzione della temperatura per influenze specifiche del processo mediante punti di interpolazione (coppie X/Y) Indicatore di vitalità Parametro di servizio Ripristino delle impostazioni di fabbrica Serratura a chiave Visualizzazione della temperatura o “run” nel display Unità di temperatura °C/°F Simulazione della temperatura

Segnale di sovratemperatura	Visualizzazione del segnale a temperatura interna > 75 °C
Funzione di servizio	Simulazione di un valore di misura
Funzione DTD (Discontinous Temperature Detection)	registrazione automatica della temperatura per processi discontinui
Funzione diagnostica	Indicazione di inversione di polarità, sovraccarico e tensione di alimentazione errata
Protezione contro l'inversione di polarità	Attacco a vite M12 a 5 poli (codificato A)

Ambito di fornitura

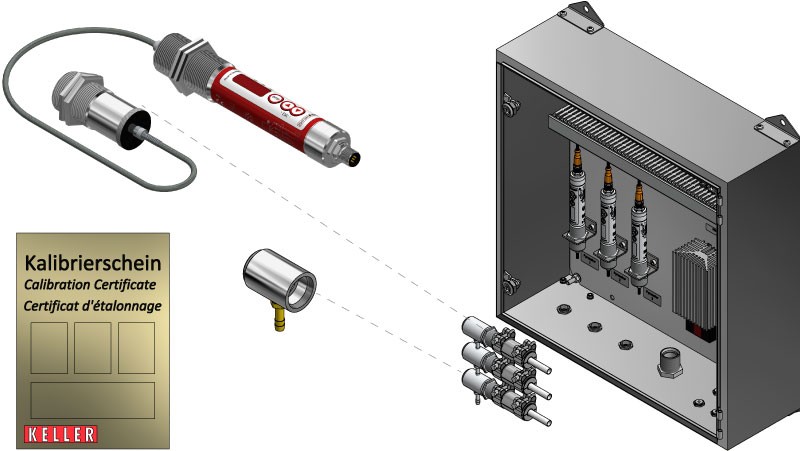

Termometro a infrarossi CellaTemp PKF Testa di misura Istruzioni per l'uso (breve) 2 dadi di fissaggio * Il cavo in fibra ottica deve essere ordinato separatamente.
