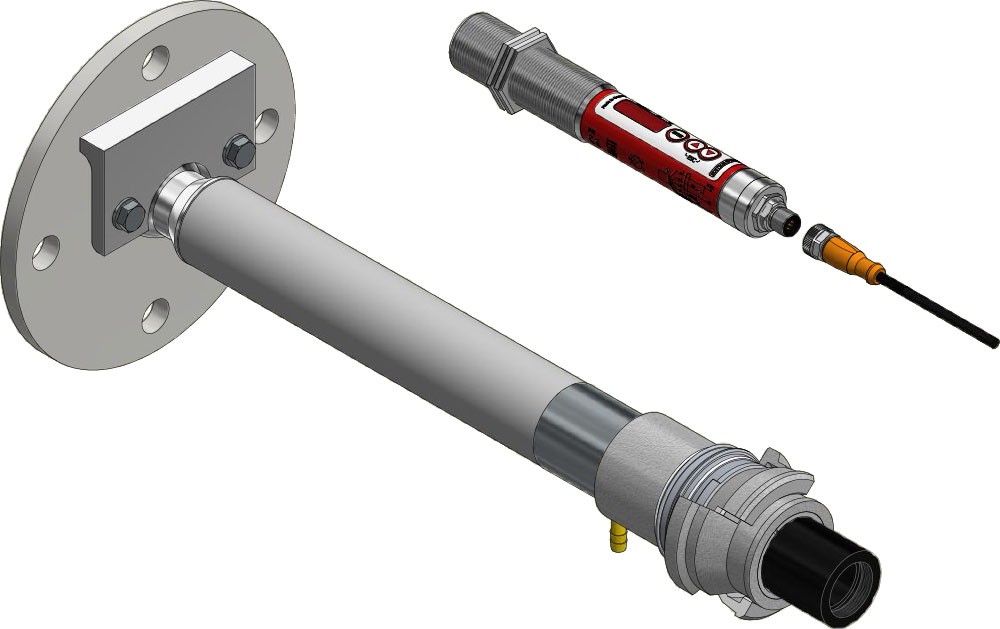

Sistema di misura PK 21-K004

Campo di misura	250 - 1600 °C
Sensore	fotodiodo
Gamma spettrale	1,0 - 1,7 µm
Tempo di impostazione t90	≤ 2 ms (T > 600 °C)
Incertezza di misura	0,3 % del valore di misura [°C] più 2,5 K
Riproducibilità	1 K
Coefficiente di temperatura	0,07 %/K
Risoluzione Uscita in corrente	0,1 K + 0,005 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Uscita di commutazione	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Ingresso di prova	10 - 34 V DC (secondo IEC 61131-2)
Interfaccia	IO-Link V1.1.3
Alimentazione elettrica	18 - 32 V DC
Consumo di energia	≤ 50 mA a 24 V DC

Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	3 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 5 poli (codificato A)
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 30 x 210 mm (senza spina)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,4 kg

Parametri

Uscita analogica 0/4 - 20 mA Scalatura dell'uscita analogica Emissività tramite regolazione rapida Livello di trasmissione del disco protettivo Costante di tempo di smorzamento Tempo di mantenimento della memoria del valore massimo Modalità di funzionamento, sorgente e punto di commutazione, ritardo di accensione e spegnimento dei contatti di commutazione Correzione della temperatura per influenze specifiche del processo mediante punti di interpolazione (coppie X/Y) Indicatore di vitalità Parametro di servizio Ripristino delle impostazioni di fabbrica Serratura a chiave Visualizzazione della temperatura o “run” nel display Unità di temperatura °C/°F Simulazione della temperatura

Segnale di sovratemperatura	Visualizzazione del segnale a temperatura interna > 75 °C
Funzione di servizio	Simulazione di un valore di misura
Funzione diagnostica	Indicazione di inversione di polarità, sovraccarico e tensione di alimentazione errata
Protezione contro l'inversione di polarità	per alimentazione, uscita analogica e uscita di commutazione

Ambito di fornitura

Termometro a infrarossi CellaTemp PK Istruzioni per l'uso (breve) 2 dadi di fissaggio
