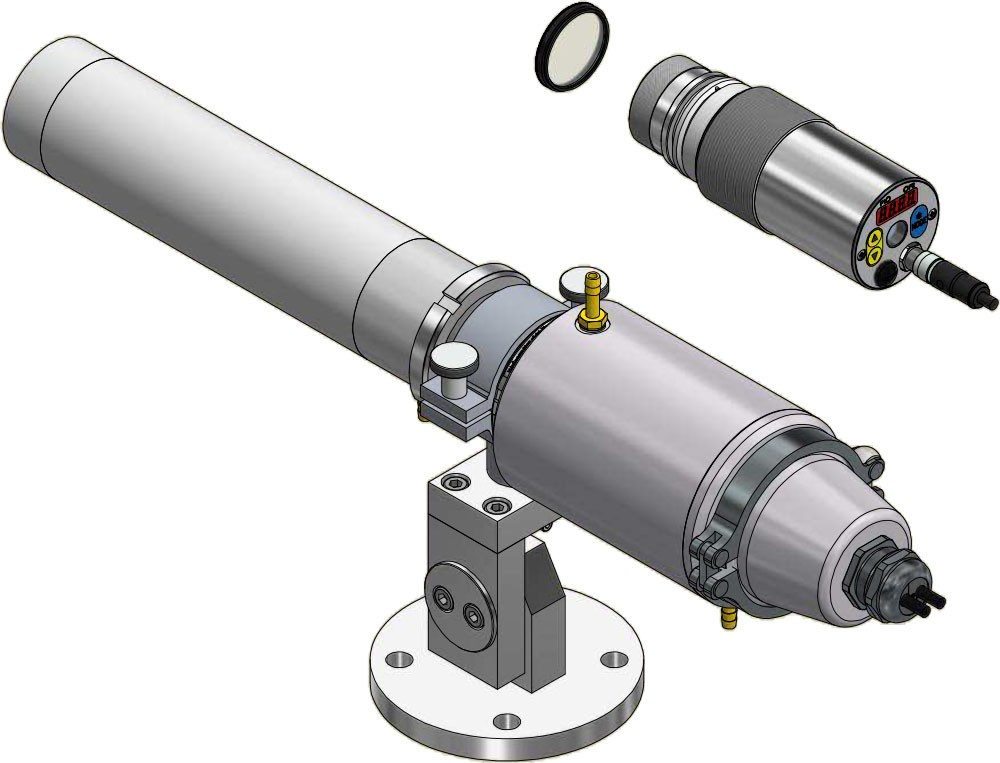

Sistema di misura PA 40-K020

Campo di misura	500 - 3000 °C in campi parziali
Sensore	Doppio fotodiodo
Gamma spettrale	0,95 / 1,05 µm
Tempo di impostazione t98	campo di misura 500 - 1400 °C: ≤ 10 ms (T > 650 °C) campo di misura 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) campo di misura 750 - 2400 °C: ≤ 10 ms (T > 950 °C) campo di misura 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertezza di misura	1 % del valore di misura [°C].
Riproducibilità	2 K
Coefficiente di temperatura	0,05 %/K
Risoluzione Uscita in corrente	0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	1 K

Lenti

campo di misura 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Campo di misura 650 - 1700 °C, 750 - 2400 °C e 850 - 3000 °C: Obiettivo standard PZ 20.01: messa a fuoco 0,4 m - ∞ Obiettivo close-up PZ 20.03: messa a fuoco 0,2 m - 0,4 m Obiettivo grandangolare PZ 20.05: Messa a fuoco 0,2 m - ∞ Teleobiettivo I PZ 20.06: messa a fuoco 1,2 m - ∞ Teleobiettivo II PA 20.06: messa a fuoco 0,6 m - ∞ inoltre per il campo di misura 850 - 3000 °C: Lente macro PA 40.01: messa a fuoco 0,086 m - 0,115 m

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Ingresso analogico	0 - 10 V
Uscita di commutazione	2 x collettore aperto 24 V DC, ≤ 30 mA
Ingresso di commutazione	2 x dopo 24 V
Interfaccia	USB
Interfaccia	RS 485
Alimentazione elettrica	24 V DC +10 % / -20 %.
Consumo di energia	≤ 175 mA a 24 V DC

Uscita video

Composito PAL, 1 Vpp, 75 Ω

Dispositivo di avvistamento	visiera passante per l'obiettivo
Dispositivo di avvistamento	Luce pilota laser
Dispositivo di avvistamento	Videocamera
Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	2 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 8 poli
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 65 mm x 220 mm (max. 277 mm)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,9 kg

Parametri

Campo di misura Variabile misurata e scalatura degli ingressi e delle uscite analogiche Filtro lisciante Modalità di funzionamento della memoria Tempo di mantenimento della memoria Emissività Fattore di trasmissione Compensazione della radiazione di fondo Valori limite e modalità di funzionamento dei contatti di allarme Parametri della funzione ATD (opzionale) Funzione di linearizzazione Indicazione di stato dei LED Simulazione di corrente e temperatura Unità di temperatura °C/°F Quoziente del canale di misura, spettrale 1 e spettrale 2 Valore di soglia di monitoraggio della contaminazione aggiuntivo per pirometro con fotocamera: Funzione TBC Bilanciamento del bianco

Segnale di sovratemperatura	A partire da una temperatura interna > 80 °C l'uscita analogica passa a > 20,5 mA
Funzione di servizio	Simulazione di un valore di misura o di un segnale di corrente
Funzione ATD-(Rilevamento automatico della temperatura)	registrazione automatica della temperatura per processi discontinui

Ambito di fornitura

Pirometro CellaTemp PA Cavo di collegamento VK 02/A (5 m) Cavo video VK 02/F (5 m) per la versione con telecamera Cavo USB VK 11/D (1,8 m) Software CellaView Istruzioni per l'uso (breve)

Software

CellaView
