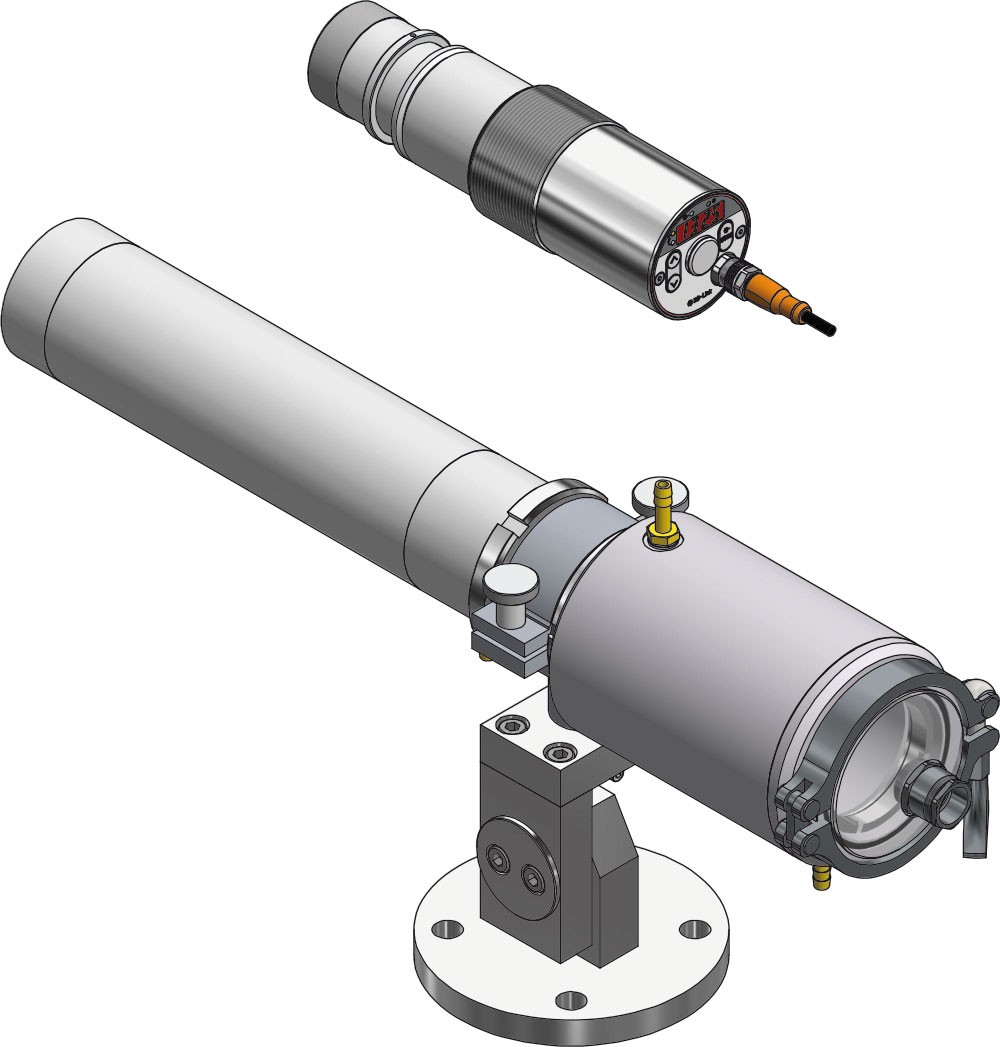

Sistema de medición PX 20-K001

Rango de medición	210 - 2500 °C in Teilbereichen
Sensor	Fotodiodo
Rango espectral	1,1 - 1,7 µm
Tiempo de respuesta t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
Incertidumbre de medición	0,3 % de la lectura [°C], al menos 4 K
Repetibilidad	1 K
Coeficiente de temperatura	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Resolución de la salida de corriente	0,2 K + 0,03 % del rango de medición configurado
Resolución de la interfaz	0,1 K
Resolución del display	1 K

Objetivos

Objetivo estándar PA 20.01: Focalización 0,4 m - ∞ Objetivo macro PA 20.03: Focalización 0,2 m hasta 0,4 m Objetivo gran angular PZ 20.05: focalización 0,2 m - ∞ Teleobjetivo I PZ 20.06: focalización 1,2 m - ∞ Teleobjetivo II PZ 20.06: focalización 0,6 m - ∞

Salida analógica	0(4) - 20 mA lineal, conmutable, escalable
Carga	≤ 500 Ω
Salida de conmutación	2 x Open Collector 24 V DC, ≤ 150 mA
Interfaz	IO-Link
Alimentación eléctrica	24 V DC +10 % / -20 %
Consumo eléctrico	≤ 175 mA a 24 V DC

Salida de vídeo

Composite PAL, 1 Vpp, 75 Ω

Dispositivo de mira	Visor a través de la lente
Dispositivo de mira	Puntero láser
Dispositivo de mira	Vídeocámara
Display	4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado	4 x LED
Elementos de operación	3 teclas de control

Conexión	Conexión roscada M14 con 5 polos
Temperatura ambiente	0 - 65 °C
Temperatura de almacenamiento	-20 - +80 °C
Humedad del aire admisible	95 % H.r. máx. (sin condensación)
Dimensiones	Ø 65 mm x 220 mm (máx. 277 mm)
Material de la carcasa	acero inoxidable V2A (1.4305)
Tipo de protección	IP 65 según DIN 40050
Peso	0,9 kg, aproximadamente

Parámetros

salida analógica 0/4 - 20 mA Escalado de la salida analógica Filtro de atenuación Modo de memoria Tiempo de retención de la memoria Emisividad Transmitancia Valores límites y modo operativo de los contactos de alarma Parámetros de la función ATD Simulación de corriente y temperatura Unidad de temperatura °C / °F adicionalmente para el pirómetro con cámara: Función TBC (target brightness control) Balance de blancos Numero de punto de medición

Señal de exceso de temperatura	Visualización de la señal a una temperatura interna > 75 °C
Función de servicio	Simulación de un valor de medición o una señal de corriente
Función ATD (Automatic Temperature Detection)	Detección automática de temperatura en procesos discontinuos

Volumen de suministro

Pirómetro CellaTemp PX cable de conexión VK 02/L AF 1 (5 m) Cable de vídeo VK 02/F (5 m) en la versión con cámara Manual de instrucciones de uso (versión breve)
