Sistema de medição PA 83-K015

Descrição do item

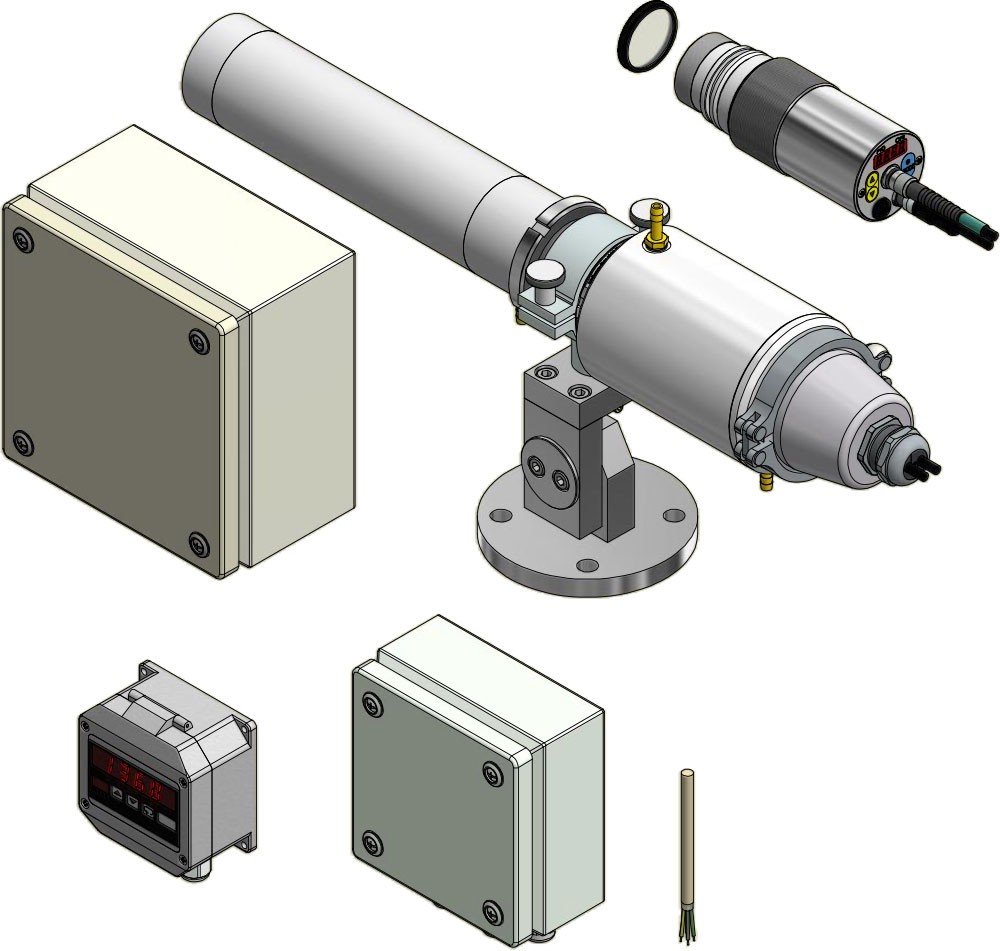

Sistema de medição Componentes:

Características especiais:

Pirômetro CellaCast com óptica focalizável em caixa de aço inoxidável para medição de metais líquidos e função ATD para medição automática de processos discontinuos
lente espelhada de precisão em banda larga
2 saídas analógicas, 2 saídas de comutação, USB e RS 485
Visor auxiliar: Câmera de video
Encaixe de montagem com encaixe de resfriamento e encaixe de sopro para uso industrial com dispositivo de fixação ajustável de forma flexível

Este vídeo só será carregado do YouTube quando você clicar no botão de play. Ao carregar, dados serão enviados ao YouTube e processados fora da nossa área de controle. Mais informações podem ser encontradas em nossa política de privacidade.

Solução de aplicação CellaCast

Sistema de medição PA 83-K015

Pode solicitar este artigo a nós
Quantidade:

Modelo	CellaCast PA 83-K015
Faixa de medição 0 - 200 C:	650 - 1700 °C
Distância de foco	0,4 m - ∞
Forma do campo de medição	retangular
Relação de distância	45:1 / 230:1
Lente	PZ 20.01
Princípio de medição	de duas cores
Aviso e limiar de desligamento do monitoramento de contaminação	Câmera de vídeo

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado

Sistema de medição PA 83-K015

Calculadora do campo de visão

Distância de medição	Measuring field width	Measuring field height
0.00 mm	12.00 mm	12.00 mm
12.00 mm	11.92 mm	11.60 mm
24.00 mm	11.84 mm	11.20 mm
36.00 mm	11.76 mm	10.80 mm
48.00 mm	11.68 mm	10.40 mm
60.00 mm	11.60 mm	10.00 mm
72.00 mm	11.52 mm	9.60 mm
84.00 mm	11.44 mm	9.20 mm
96.00 mm	11.36 mm	8.80 mm
108.00 mm	11.28 mm	8.40 mm
120.00 mm	11.20 mm	8.00 mm
132.00 mm	11.12 mm	7.60 mm
144.00 mm	11.04 mm	7.20 mm
156.00 mm	10.96 mm	6.80 mm
168.00 mm	10.88 mm	6.40 mm
180.00 mm	10.80 mm	6.00 mm
192.00 mm	10.72 mm	5.60 mm
204.00 mm	10.64 mm	5.20 mm
216.00 mm	10.56 mm	4.80 mm
228.00 mm	10.48 mm	4.40 mm
240.00 mm	10.40 mm	4.00 mm
252.00 mm	10.32 mm	3.60 mm
264.00 mm	10.24 mm	3.20 mm
276.00 mm	10.16 mm	2.80 mm
288.00 mm	10.08 mm	2.40 mm
300.00 mm	10.00 mm	2.00 mm

Faixa de medição 0 - 200 C:	650 - 2400 °C em faixas parciais
Função de serviço	Fotodiodo duplo
Lente padrão PZ 10.01: foco 0.3 m - ∞	0,95 / 1,05 µm
Tempo de ajuste t98	faixa de medição 700 - 1800 °C: ≤ 10 ms (T > 750 °C) faixa de medição 800 - 2400 °C, 900 - 3000 °C e 700 - 1800 °C: ≤ 10 ms (T > 950 °C)
niquelado de metal	1,5 % do valor medido [°C].
Redefinição para configurações de fábrica	3 K
Teste de entrada	0,05 %/K
Resolução Saída de corrente	0,2 K + 0,03 % do intervalo ajustado
Interface de Resolução	0,1 K
Resolução do visor	1 K

Saída analógica	0(4) a 20 mA linear, comutável, escalável
Carga	≤ 500 Ω
Entrada analógica	0 a 10 V
Mudança de entrada	2 x coletor aberto 24 V DC, ≤ 30 mA
Interface	2 x após 24 V
Terminais de parafuso	USB, RS 485
Terminais de parafuso	RS 485
Modo de operação de memória	24 V DC +10 % / -20 %
Fechadura com chave	≤ 175 mA a 24 V DC

Aviso e limiar de desligamento do monitoramento de contaminação	viseira de lente through-the-lens
Aviso e limiar de desligamento do monitoramento de contaminação	Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Aviso e limiar de desligamento do monitoramento de contaminação	Dispositivo de visão
Mostrar	LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs	2 x LED
Elementos operacionais	3 botões de pressão

Conexão	Conexão a parafuso M12 de 5 pinos
USB	0 - 65 °C
Luz piloto laser	-20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C:	95 % r.h. máximo (sem condensação)
Dimensões	Objetivo F50 PZ 20.08: Foco 0.3 m - ∞
Endereço do aparelho	Aço inox V2A (1.4305)
Valor limiar da função DTD	Compensação da radiação de fundo
Filtro suavizante	aprox. 0,9 kg

Temperatura ambiente	A partir de uma temperatura interna > 80 °C a saída analógica muda para > 20,5 mA
Si	Simulação de corrente e temperatura
Função ATD-(Detecção Automática de Temperatura)	Registro automático de temperatura para processos descontínuos
