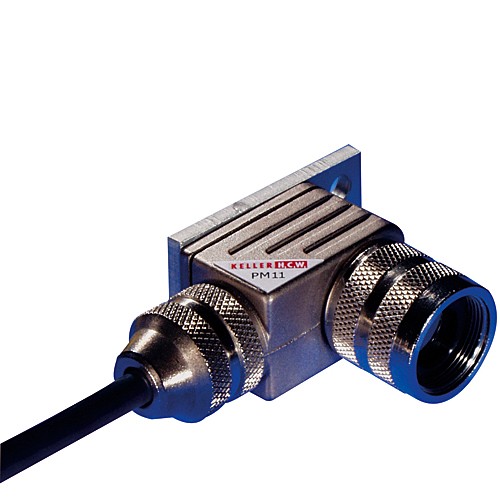

Pyromètre CellaTemp PM 11

Pyromètre CellaTemp PM 11

Plage de mesure		0 - 200 °C 0 - 200 °C 0 - 400 °C
Distance focale		0,1 m 0,1 m

Votre choix influencera d'autres réglages.

Version

Vous pouvez nous demander cet article
Quantité:

Version	CellaTemp PM 11 AF 1
Version	CellaTemp PM 11 AF 2
Plage de mesure	0 - 200 °C
Plage de mesure	0 - 400 °C
Taille objet	6,6 mm
Taille objet	6,6 mm
Distance focale	0,1 m
Distance focale	0,1 m
Forme de la cible	rond
Principe de mesure	monochromatique

Données techniques Téléchargements Calculatrice taille de cible Calculatrice d'émissivité Demande d’application

Pyromètre CellaTemp PM 11

Données techniques

Paramètres de mesure

Plage de mesure	AF 1: 0 - 200 °C AF 2: 0 - 400 °C
Capteur	Thermopile
Plage spectrale	8 - 14 μm
Temps de réponse t90	≤ 200 ms
Incertitude de mesure	Plage de mesure 0 - 200 C: ≤ 3 K Plage de mesure 0 - 400 °C: ≤ 1 % de la temp. lue [°C] + 2 K, min. 4 K
Reproductibilité	AF 1: ≤ 2 K AF 2: ≤ 3 K
Coefficient de température	0,07 %/K, min. 0,1 K/K
Résolution de sortie	AF 1: 1.0 K AF 2: 2,0 K

Paramètres électriques

Sortie analogique	10 mV / °C linéaire
Alimentation électrique	11 - 27 VDC
Consommation de courant	≤ 10 mA

Paramètres généraux

Connexion	via câble (5 m)
Température ambiante	0 - 60 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Pyromètre: 36 mm x 20 mm x 54 mm (LxWxH) Plaque de montage: 40 mm x 20 mm
Matériau du boîtier	Plaqué nickel
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,15 kg

Paramètres ajustables

Paramètres

Emissivité (20 - 100 %, réglable en externe)

Etendue de la livraison

Pyromètre CellaTemp PM
Câble de connexion 5 m
Manuel

Pyromètre CellaTemp PM 11

Téléchargements

Pyromètre CellaTemp PM 11

Calculatrice taille de cible

Distance de mesure	Diamètre du spot
0.00 mm	10.00 mm
4.00 mm	9.86 mm
8.00 mm	9.73 mm
12.00 mm	9.59 mm
16.00 mm	9.46 mm
20.00 mm	9.32 mm
24.00 mm	9.18 mm
28.00 mm	9.05 mm
32.00 mm	8.91 mm
36.00 mm	8.78 mm
40.00 mm	8.64 mm
44.00 mm	8.50 mm
48.00 mm	8.37 mm
52.00 mm	8.23 mm
56.00 mm	8.10 mm
60.00 mm	7.96 mm
64.00 mm	7.82 mm
68.00 mm	7.69 mm
72.00 mm	7.55 mm
76.00 mm	7.42 mm
80.00 mm	7.28 mm
84.00 mm	7.14 mm
88.00 mm	7.01 mm
92.00 mm	6.87 mm
96.00 mm	6.74 mm
100.00 mm	6.60 mm
