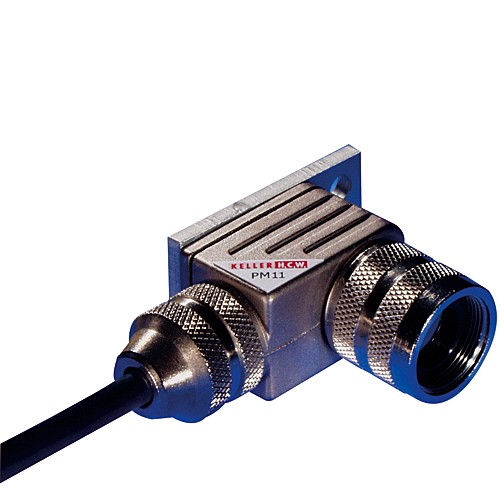

고온계 CellaTemp PM 11

고온계 CellaTemp PM 11

측정 범위		0 - 200 °C 0 - 200 °C 0 - 400 °C
초점 거리		0,1 m 0,1 m

선택 사항은 다른 설정에 영향을 미칩니다.

버전

이 문서를 요청할 수 있습니다.
수량:

버전	CellaTemp PM 11 AF 1
버전	CellaTemp PM 11 AF 2
측정 범위	0 - 200 °C
측정 범위	0 - 400 °C
표적 크기	6,6 mm
표적 크기	6,6 mm
초점 거리	0,1 m
초점 거리	0,1 m
측정 영역의 형태	원형
측정 원리	스펙트럼

기술 자료 다운로드 시야각 계산기 방사율 계산기 적용 요청

고온계 CellaTemp PM 11

기술 자료

측정 파라미터

측정 범위	AF 1: 0 - 200 °C AF 2: 0 - 400 °C
센서	써모 파일
스펙트럼 범위	8 - 14 μm
응답 시간 t90	≤ 200ms
측정 불확실성	측정 범위 0-200 C : ≤ 3K 측정 범위 0-400 ° C : ≤ 측정 값의 1 % [° C] + 2 K, 최소 4K
재현성	AF 1: ≤ 2 K AF 2: ≤ 3 K
온도 계수	0.07 % / K, 최소 0.1 K / K
인터페이스 분해능	AF 1 : 1.0 K. AF 2 : 2.0 K.

전기 사양

아날로그 출력	10 mV / °C 선형
전원	11-27VDC
소비 전력	≤ 10mA

일반 사양

연결	케이블을 통해 (5m)
주변 온도	0 - 60 °C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	적외선온도계 : 36mm x 20mm x 54mm (LxWxH) 마운팅 플레이트 : 40mm x 20mm
하우징 재료	니켈 도금
보호 등급	DIN 40050에 따른 IP 65
중량	약 0.15 kg

조정 가능한 파라미터

파라미터	방사율 (20-100 %, 외부 조정 가능)

제품구성

제품구성	적외선온도계 CellaTemp PM 연결 케이블 5 m 매뉴얼

고온계 CellaTemp PM 11

다운로드

고온계 CellaTemp PM 11

시야각 계산기

측정 거리	측정 가능한 표적 직경
0.00 mm	10.00 mm
4.00 mm	9.86 mm
8.00 mm	9.73 mm
12.00 mm	9.59 mm
16.00 mm	9.46 mm
20.00 mm	9.32 mm
24.00 mm	9.18 mm
28.00 mm	9.05 mm
32.00 mm	8.91 mm
36.00 mm	8.78 mm
40.00 mm	8.64 mm
44.00 mm	8.50 mm
48.00 mm	8.37 mm
52.00 mm	8.23 mm
56.00 mm	8.10 mm
60.00 mm	7.96 mm
64.00 mm	7.82 mm
68.00 mm	7.69 mm
72.00 mm	7.55 mm
76.00 mm	7.42 mm
80.00 mm	7.28 mm
84.00 mm	7.14 mm
88.00 mm	7.01 mm
92.00 mm	6.87 mm
96.00 mm	6.74 mm
100.00 mm	6.60 mm
