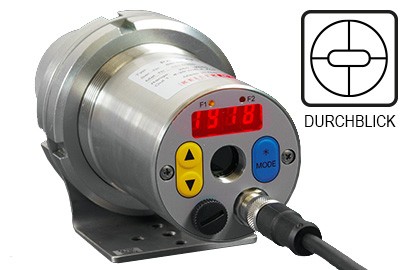

Pyromètre CellaCast PA 83

Description de l'article

Le CellaCast PA 83 a été spécialement conçu pour mesurer la température des métaux liquides sur les automates de coulée au niveau des tampons de quenouilles et poches de coulée. Lors de la mesure sur l'automate de coulée, le fait que la position du jet de coulée puisse changer en fonction de la sortie ou de l'angle d'inclinaison de la poche de coulée complique encore les choses. La particularité du CellaCast PA 83 est son champ de mesure rectangulaire. Tant que le jet de coulée se trouve dans le champ de mesure, une valeur de mesure sûre est déterminée.

Caractéristiques particulières:
  • Plage de mesure de 650 à 1 700 °C
  • système de mesure sans usure et sans entretien pour la mesure de la température du jet de coulée sur les automates de coulée
  • lentille avec champ de mesure rectangulaire pour une mesure fiable même en cas de position fluctuante du jet de coulée
  • fonction ATD pour l’enregistrement et la surveillance automatiques de la température pour chaque pièce de coulée
  • méthode de mesure bichromatique pour une mesure sans perturbation en présence de poussière et de vapeur
  • visée optique ou caméra vidéo pour l'orientation correcte et la surveillance du champ de mesure
  • affichage LED très grand et lumineux
Pyromètre CellaCast PA 83
Caractéristiques
Version
Plage de mesure
650 - 1700 °C
Distance focale
0,2 m - ∞
Visée optique
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

Version CellaCast PA 83 AF 1
Version CellaCast PA 83 AF 3
Version CellaCast PA 83 AF 10
Version CellaCast PA 83 AF 11
Version CellaCast PA 83 AF 13
Plage de mesure 650 - 1700 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 650 - 1700 °C
Distance focale 0,4 m - ∞
Distance focale 1,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,3 m - ∞
Forme de la cible rectangulaire
Rapport optique 45:1 / 230:1
Rapport optique 75:1 / 375:1
Rapport optique 10:1 / 55:1
Rapport optique 11:1 / 85:1
Rapport optique 30:1 / 150:1
Objectif PZ 20.01
Objectif PZ 20.06
Objectif PZ 20.05
Objectif PZ 20.05
Objectif PZ 20.08
Principe de mesure bichromatique
Option de visée Visée optique
Option de visée Caméra vidéo

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application

Pyromètre CellaCast PA 83

Données techniques

Paramètres de mesure

Plage de mesure 650 - 2400 °C en plusieurs plages
Capteur Double photodiode
Plage spectrale 0,95 / 1,05 µm
Temps de réponse t98 Plage de mesure 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

Plage de mesure 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
Incertitude de mesure 1,5 % de la temp. lue [°C]
Reproductibilité 3 K
Coefficient de température 0,05 %/K
Résolution sortie courant 0,2 K + 0.03 % de la plage
Résolution de sortie 0,1 K
Résolution de l'afficheur 1 K

Variantes optiques

Lentilles les deux plages de mesure:
Objectif standard PZ 20.01 : focalisation 0,4 m - ∞
Lentille micro PZ 20.03: focalisation de 0,2 m - 0,4 m
Lentille grand angle PZ 20.05: focalisation de 0,2 m - ∞
Téléobjectif I PZ 20.06: focalisation de 1,2 m - ∞
Téléobjectif II PA 20.06:focalisation de 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

en complément pour les plages 750 - 2400 °C:
Lentille macro PA 40.01: focale de 0,086 m - 0,115 m

Paramètres électriques

Sortie analogique 0(4) - 20 mA linéaire, commutable et réglable
Résistance ≤ 500 Ω
Entrée analogique 1 - 10 V
Sortie de commutation 2 x collecteurs ouverts 24 V DC, ≤ 30 mA
Entrée de commutation 2 x to 24 V
Interface USB
Interface RS 485
Alimentation électrique 24 V DC +10 % / -20 %
Consommation de courant ≤ 175 mA à 24 V DC

Caméra

Sortie vidéo Composite PAL, 1 Vpp, 75 Ω

Caractéristiques

Option de visée Visée optique
Option de visée Pointeur laser
Option de visée Caméra
Afficheur afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur 2 x LED
Eléments de contrôle 3 boutons

Paramètres généraux

Connexion Connecteur M12 8 pôles
Température ambiante 0 - 65 °C
Température de stockage -20 - +80 °C
Humidité de l'air admissible 95 % hum. rel. max. (non condensée)
Dimensions Ø 65 mm x 220 mm (max. 277 mm)
Matériau du boîtier Acier inox V2A (1.4305)
Classe de protection IP 65 selon DIN 40050
Poids env. 0,9 kg

Paramètres ajustables

Paramètres Plage de mesure
Nature et plage réglable des entrées sorties analogiques
Filtre de lissage
Mode de mémorisation
Temps de maintien
Emissivité
Transmittance
Compensation du rayonnement environnant
Limites et modes des contacts alarmes
Paramètres de la fonction ATD
Fonction de linéarisation
Affichage de l'état des LED
Simulation courant et température
Température unité °C/°F
Voie de mesure bichromatique, monochromatique 1, monochromatique 2
Seuil taux de contamination

en plus pour les modèles avec caméra vidéo
Fonction TBC
Balance des blancs

Fonctions

Signal excès de température si la température interne dépasse 80 °C la sortie analogique affiche une valeur > 20,5 mA
Fonctions de service Simulation valeur de mesure ou signal de courant
Fonction ATD-(Automatique température Détection) Détection automatique de la température dans les procédés discontinus

Etendue de la livraison

Etendue de la livraison Pyromètre CellaTemp PA
Câble de connexion VK 02/A (5 m)
Câble vidéo VK 02/F (5 m) pour modèle avec caméra vidéo
USB câble VK 11/D (1,8 m)
Logiciel CellaView
Manuel (version courte)

Logiciel

Logiciel CellaView

Pyromètre CellaCast PA 83

Calculatrice d'émissivité

En tenant compte de la température affichée sur le pyromètre, de la température réelle, de l’émissivité actuelle et de la température interne du pyromètre (nécessaire pour certains modèles), nous calculons la nouvelle émissivité à utiliser pour que le pyromètre affiche la température réelle
En fonction de la température réelle de l’émissivité de l’objet, de l’émissivité utilisé par le pyromètre de l’objet et de la température interne du pyromètre (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaCast PA 83

Téléchargements

Brochure CellaCast PA83 PT183
fi
Brochure CellaView
fi
Rapport d'application CellaCast
fi
Manuel CellaCast PA8x
fi
Guide rapide CellaCast PA8x
fi
Déclaration de conformité Declaration of Conformity PAxx
fi
UKCA Declaration of Conformity PAxx
fi
EAC Deklaration PK-PA-PT
fi

Pyromètre CellaCast PA 83

Accessoires

Pyromètre CellaCast PA 83

IO-Link IODD

Pyromètre CellaCast PA 83

IO-Link Déclaration du fabricant

Pyromètre CellaCast PA 83

Calculatrice taille de cible

Pyromètre
  • PA 83 AF 1 (0,4 m - ∞)
  • PA 83 AF 10 (0,2 m - ∞)
  • PA 83 AF 11 (0,2 m - ∞)
  • PA 83 AF 13 (0,3 m - ∞)
  • PA 83 AF 3 (1,2 m - ∞)
PA 83 AF 1 (0,4 m - ∞)
Distance focale
mm
Longueur du graphe
mm
Distance de mesure (mm)03264961281601922242562883203523848.89 x 1.74 mm
Distance de mesureMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
