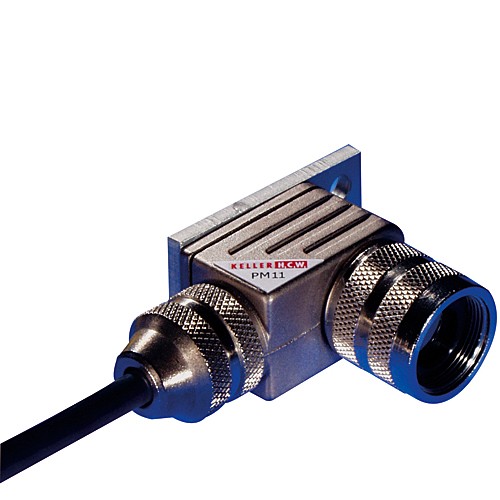

Pyrometr CellaTemp PM 11

Pyrometr CellaTemp PM 11

Rozsah měření		0 - 200 °C 0 - 200 °C 0 - 400 °C
Zaostřovací vzdálenost		0,1 m 0,1 m

Vaše volba ovlivní další nastavení

Verze

Tento článek si od nás můžete vyžádat
Množství:

Verze	CellaTemp PM 11 AF 1
Verze	CellaTemp PM 11 AF 2
Rozsah měření	0 - 200 °C
Rozsah měření	0 - 400 °C
Měřicí pole	6,6 mm
Měřicí pole	6,6 mm
Zaostřovací vzdálenost	0,1 m
Zaostřovací vzdálenost	0,1 m
Tvar měřicího pole	kulatý
Princip měření	spektrální

Technické údaje Ke stažení Kalkulátor měřicího pole Kalkulačka emisivity Požadavek na aplikaci

Pyrometr CellaTemp PM 11

Technické údaje

Metrologické parametry

Rozsah měření	AF 1: 0 - 200 °C AF 2: 0 - 400 °C
Senzor	Termoelektrická sonda
Spektrální rozsah	8 - 14 μm
Doba nastavení t90	≤ 200 ms
Nejistota měření	Measuring range 0 - 200 C: ≤ 3 K Rozsah měření 0 - 400 °C: ≤ 1 % naměřené hodnoty [°C] + 2 K, min. 4 K
Reprodukovatelnost	AF 1: ≤ 2 K AF 2: ≤ 3 K
Teplotní koeficient	0,07 %/K, min. 0,1 K/K
Rozlišení rozhraní	AF 1: 1,0 K AF 2: 2,0 K

Elektrické parametry

Analogový výstup	10 mV / °C lineární
Napájení	11 - 27 V DC
Spotřeba energie	≤ 10 mA

Obecné parametry

Připojovací kabel	přes kabel (5 m)
Okolní teplota	0 - 60 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Pyrometr: 36 mm x 20 mm x 54 mm (DxŠxV) Montážní deska: 40 mm x 20 mm
Materiál pouzdra	Poniklovaný kov
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,15 kg

Nastavitelné parametry

Parametry

Emisivita (20 - 100 %, externě nastavitelná)

Rozsah dodávky

Pyrometr CellaTemp PM
Připojovací kabel 5 m
Návod k obsluze

Pyrometr CellaTemp PM 11

Ke stažení

Pyrometr CellaTemp PM 11

Kalkulátor měřicího pole

Vzdálenost měření	Průměr měřicího pole
0.00 mm	10.00 mm
4.00 mm	9.86 mm
8.00 mm	9.73 mm
12.00 mm	9.59 mm
16.00 mm	9.46 mm
20.00 mm	9.32 mm
24.00 mm	9.18 mm
28.00 mm	9.05 mm
32.00 mm	8.91 mm
36.00 mm	8.78 mm
40.00 mm	8.64 mm
44.00 mm	8.50 mm
48.00 mm	8.37 mm
52.00 mm	8.23 mm
56.00 mm	8.10 mm
60.00 mm	7.96 mm
64.00 mm	7.82 mm
68.00 mm	7.69 mm
72.00 mm	7.55 mm
76.00 mm	7.42 mm
80.00 mm	7.28 mm
84.00 mm	7.14 mm
88.00 mm	7.01 mm
92.00 mm	6.87 mm
96.00 mm	6.74 mm
100.00 mm	6.60 mm
