Pyrometr CellaCast PA 83

Popis článku

CellaCast PA 83 byl speciálně vyvinut pro měření teploty tekutých kovů na automatických licích strojích pro zátky a lití pánví. Při měření na licím stroji je dalším problémem to, že poloha licího proudu se může měnit v závislosti na výstupu nebo úhlu náklonu pánve. Zvláštností CellaCast PA 83 je obdélníkové měřicí pole. Dokud se licí paprsek nachází v měřicím poli, je stanovena spolehlivá naměřená hodnota.

Speciální funkce:

Rozsah měření 650 až 1700 °C
Neopotřebitelný a bezúdržbový měřicí systém pro měření teploty licího paprsku na automatických licích strojích
Optika s pravoúhlým měřicím polem pro spolehlivé měření i při kolísání polohy licího paprsku
Funkce ATD pro automatický záznam a sledování teploty pro každý odlitek
Kvocientová metoda měření pro bezproblémové měření prachu a výparů

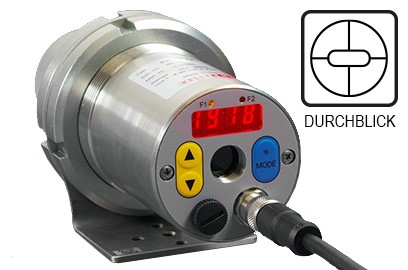

Průhledový zorník nebo videokamera pro správné vyrovnání a sledování měřicího pole
Velmi velké a jasný LED displej

Toto video se načte z YouTube až po kliknutí na tlačítko „Přehrát“. Při načítání se data přenášejí na YouTube, kde jsou zpracovávána mimo naši kontrolu. Více informací naleznete v našem prohlášení o ochraně osobních údajů.

Application Solution CellaCast

Rozsah měření		650 - 1700 °C 650 - 1700 °C 750 - 2400 °C
Zaostřovací vzdálenost		0,2 m - ∞ 0,2 m - ∞ 0,3 m - ∞ 0,4 m - ∞ 1,2 m - ∞
Zaměřovač		Průhledový zaměřovač Průhledový zaměřovač Videokamera

Verze	CellaCast PA 83 AF 1
Verze	CellaCast PA 83 AF 3
Verze	CellaCast PA 83 AF 10
Verze	CellaCast PA 83 AF 11
Verze	CellaCast PA 83 AF 13
Rozsah měření	650 - 1700 °C
Rozsah měření	650 - 1700 °C
Rozsah měření	650 - 1700 °C
Rozsah měření	750 - 2400 °C
Rozsah měření	650 - 1700 °C
Zaostřovací vzdálenost	0,4 m - ∞
Zaostřovací vzdálenost	1,2 m - ∞
Zaostřovací vzdálenost	0,2 m - ∞
Zaostřovací vzdálenost	0,2 m - ∞
Zaostřovací vzdálenost	0,3 m - ∞
Tvar měřicího pole	obdélníkový
Poměr vzdálenosti	45:1 / 230:1
Poměr vzdálenosti	75:1 / 375:1
Poměr vzdálenosti	10:1 / 55:1
Poměr vzdálenosti	11:1 / 85:1
Poměr vzdálenosti	30:1 / 150:1
Objekt	PZ 20.01
Objekt	PZ 20.06
Objekt	PZ 20.05
Objekt	PZ 20.05
Objekt	PZ 20.08
Princip měření	kvocient
Pomůcka pro zaměřování	Průhledový zaměřovač
Pomůcka pro zaměřování	Videokamera

Rozsah měření	650 - 2400 °C v dílčích rozsazích
Senzor	Dvojitá fotodioda
Spektrální rozsah	0,95 / 1,05 μm
Doba nastavení t98	Měřicí rozsah 650 - 1700 °C: ≤ 10 ms (T > 750 °C) Měřicí rozsah 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Nejistota měření	1,5 % naměřené hodnoty [°C]
Reprodukovatelnost	3 K
Teplotní koeficient	0,05 %/K
Rozlišení Proudový výstup	0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Analogový vstup	0 - 10 V
Spínací výstup	2 x otevřený kolektor 24 V DC, ≤ 30 mA
Spínací vstup	2 x na 24 V
Rozhraní	USB
Rozhraní	RS 485
Napájení	24 V DC +10 % / -20 %
Spotřeba energie	≤ 175 mA při 24 V DC

Pomůcka pro zaměřování	Průhledový pohled
Pomůcka pro zaměřování	Pilotní světlo laseru
Pomůcka pro zaměřování	Videokamera
Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	2 x LED
Provozní prvky	3 tlačítka

Verze
Zaměřovač

Připojovací kabel	Šroubové připojení M12 8-pin
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 65 mm x 220 mm (max. 277 mm)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,9 kg

Signál přehřátí	od vnitřní teploty > 80 °C se analogový výstup přepne na > 20,5 mA
Servisní funkce	Simulace měřené hodnoty nebo proudového signálu
Funkce ATD (automatická detekce teploty)	Automatická detekce teploty pro přerušované procesy

Vzdálenost měření	Measuring field width	Measuring field height
0.00 mm	19.00 mm	19.00 mm
16.00 mm	18.60 mm	18.31 mm
32.00 mm	18.19 mm	17.62 mm
48.00 mm	17.79 mm	16.93 mm
64.00 mm	17.38 mm	16.24 mm
80.00 mm	16.98 mm	15.55 mm
96.00 mm	16.57 mm	14.86 mm
112.00 mm	16.17 mm	14.17 mm
128.00 mm	15.76 mm	13.48 mm
144.00 mm	15.36 mm	12.79 mm
160.00 mm	14.96 mm	12.10 mm
176.00 mm	14.55 mm	11.41 mm
192.00 mm	14.15 mm	10.71 mm
208.00 mm	13.74 mm	10.02 mm
224.00 mm	13.34 mm	9.33 mm
240.00 mm	12.93 mm	8.64 mm
256.00 mm	12.53 mm	7.95 mm
272.00 mm	12.12 mm	7.26 mm
288.00 mm	11.72 mm	6.57 mm
304.00 mm	11.32 mm	5.88 mm
320.00 mm	10.91 mm	5.19 mm
336.00 mm	10.51 mm	4.50 mm
352.00 mm	10.10 mm	3.81 mm
368.00 mm	9.70 mm	3.12 mm
384.00 mm	9.29 mm	2.43 mm
400.00 mm	8.89 mm	1.74 mm
