Pyrometer CellaTemp PKL 28

Artikelbeskrivning

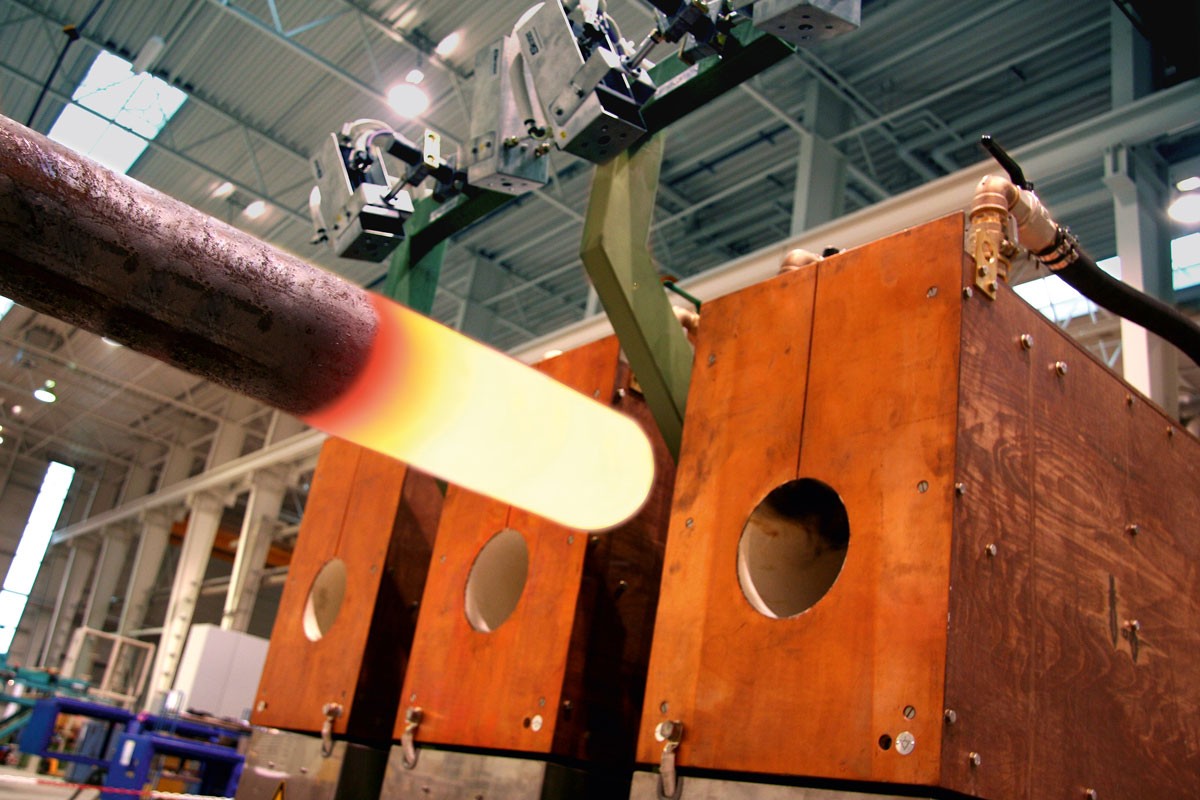

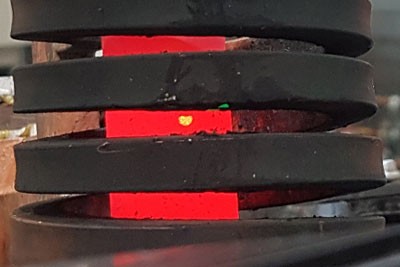

CellaTemp® PKL 28 har en integrerad LED-pilotlampa. Särskilt för små mätobjekt från Ø1,2 mm är pilotljuset ett oumbärligt hjälpmedel för att rikta in den infraröda termometern mot den varma zonen och ställa in den på rätt brännvidd. LED-pilotlampan lyser kontinuerligt och erbjuder en hög driftsäkerhet tack vare det permanenta styrningsalternativet. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.
Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:

Mätområde 250 till 1600 °C
kopplingsutgång universellt konfigurerbar
hög optisk upplösning tack vare precisionslinser
IO-Link-gränssnitt
alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
2 x kopplingsutgångar PNP öppen kollektor
Mycket enkel installation via M30 centralgänga
Stor och ljusstark LED-display
LED-pilotlampa lyser permanent och är parallaxfri och ofarlig med tanke på säkerheten

Pyrometer CellaTemp PKL 28

Mätområde		250 - 1600 °C 250 - 1600 °C
Fokusavstånd		0,21 m 0,21 m 1,0 m
Siktalternativ		LED-pilotsljus LED-pilotsljus

Ditt val påverkar andra inställningar

utförande
Siktalternativ		LED-pilotsljus

Du kan begära denna artikel från oss
antal:

utförande	CellaTemp PKL 28 BF 1
utförande	CellaTemp PKL 28 BF 2
Mätområde	250 - 1600 °C
Mätområde	250 - 1600 °C
Mätfält	1,4 mm
Mätfält	6,7 mm
Fokusavstånd	0,21 m
Fokusavstånd	1,0 m
form på mätområdet	rund
mätprincip	spektral
Siktanordning	LED-pilotsljus

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PKL 28

tekniska data

Mätparametrar

Mätområde	250 - 1600 °C
Sensor	Fotodiod
Spektralt intervall	1,0 - 1,7 um
Svarstid t90	≤ 2 ms (T> 600 ° C)
Mätosäkerhet	0,3% av mätvärdet [° C] plus 2,5 K
repeterbarhet	1 K
Temperaturkoefficient	0,07% / K
Upplösning för strömutgång	0,1 K + 0,005% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Elektriska parametrar

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
utgångskoppling	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång	10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt	IO-Link V1.1.3
Strömförsörjning	18 - 32 V DC
Strömförbrukning	≤ 75 mA vid 24 V DC

Funktioner

Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	3 x LED
Kontrollelement	3 knappar

Allmänna parametrar

Anslutning	M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,4 kg

Justerbara parametrar

parametrar

Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitet via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Visning av temperatur eller ”run” i displayen
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal	Signalvisning vid en innertemperatur > 75 ° C
Testfunktion	via tangentbord eller testingång
Servicefunktion	Simulering av ett uppmätt värde
Diagnostisk funktion	Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet	för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Infraröd termometer CellaTemp PK
Manual (kort)
2 fästmuttrar

Pyrometer CellaTemp PKL 28

Nedladdningar

broschyr CellaTemp PK PKF PKL

broschyr Flyer IO-Link

manual CellaTemp PKx IO-Link

Snabbguide CellaTemp PKxx IO-Link

tillverkardeklaration Declaration från Conformity PKxy

UKCA Declaration från Conformity PKxy

EAC Deklaration PK-PA-PT

Pyrometer CellaTemp PKL 28

IO-Link IODD

Datei	Dateigröße
IODD PKL28AF2_20221221.zip	398 KB	Download
IODD PKL28BF1-2_20241213.zip	1084 KB	Download
IODD PKL28AF1_20221221.zip	398 KB	Download

Pyrometer CellaTemp PKL 28

IO-Link Tillverkardeklaration

Datei	Dateigröße
MC PKL 28 AF 1_202302_en.pdf	100 KB	Download
MC PKL 28 AF 2_202302_en.pdf	100 KB	Download
MC PKL 28 BF 1 2_20250313_en.pdf	123 KB	Download

Pyrometer CellaTemp PKL 28

Mätfältsräknare

mätavstånd	mätfältets diameter
0.00 mm	18.20 mm
8.40 mm	17.53 mm
16.80 mm	16.86 mm
25.20 mm	16.18 mm
33.60 mm	15.51 mm
42.00 mm	14.84 mm
50.40 mm	14.17 mm
58.80 mm	13.50 mm
67.20 mm	12.82 mm
75.60 mm	12.15 mm
84.00 mm	11.48 mm
92.40 mm	10.81 mm
100.80 mm	10.14 mm
109.20 mm	9.46 mm
117.60 mm	8.79 mm
126.00 mm	8.12 mm
134.40 mm	7.45 mm
142.80 mm	6.78 mm
151.20 mm	6.10 mm
159.60 mm	5.43 mm
168.00 mm	4.76 mm
176.40 mm	4.09 mm
184.80 mm	3.42 mm
193.20 mm	2.74 mm
201.60 mm	2.07 mm
