Princípio, vantagens e possíveis aplicações de pirómetros panorâmicos inovadores
Introdução
Medição da temperatura de objectos em movimento

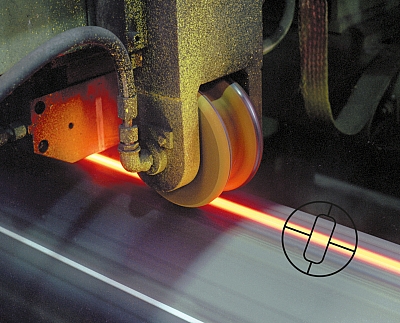

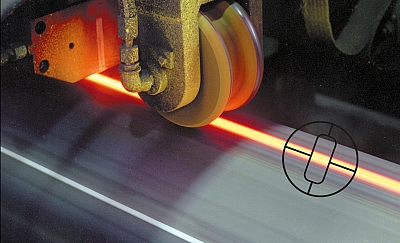

Abb. 1 Desde que o fio oscile dentro do campo de medição, é possível uma medição correta.
Por esta razão, foram feitas tentativas há muitos anos com dispositivos que geravam um campo de medição retangular puramente ótico. Uma lente cilíndrica especial espalhava o campo de medição na direção de um eixo, como se sabe de um armário de espelhos. Em princípio, isto proporcionava uma solução. No entanto, a distribuição desigual da sensibilidade na superfície de medição do sensor revelou-se um problema. Outra desvantagem era o elevado custo desta lente especial. Além disso, os aparelhos só podiam ser utilizados para uma distância de medição fixa. Outra dificuldade era o facto de a imagem ótica na visão através da lente ser distorcida, o que dificultava o alinhamento do dispositivo.
A utilização de um campo de medição retangular é particularmente interessante em conjunto com um pirómetro de razão. Um pirómetro de razão regista a radiação térmica de um objeto de medição em duas gamas de comprimento de onda diferentes. O quociente das duas radiações espectrais varia proporcionalmente à temperatura. Este princípio de medição permite que o objeto de medição seja mais pequeno do que o campo de medição. Ao contrário de um pirómetro de canal único, a temperatura correta continua a ser determinada para um objeto de medição quente em frente a um fundo frio.
Estrutura e modo de funcionamento

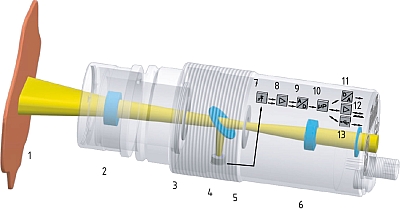

Abb. 2 Diagrama de blocos do conjunto ótico do pirómetro panorâmico: objeto de medição (1), lente intermutável focável (2), sistema de abertura (3), espelho deflector e sensor (4), marcador do campo de medição (5), ocular ou câmara de vídeo (6)
Durante o desenvolvimento do pirómetro panorâmico, teve de ser resolvido outro desafio ótico. Devido a erros de imagem ótica e a uma distribuição não homogénea da sensibilidade na superfície de medição, os pirómetros de razão têm normalmente a caraterística de a posição do objeto de medição no campo de medição ter uma influência notável na temperatura medida. Na extremidade do campo de medição, a indicação pode aumentar mais de 30 °C a uma temperatura do objeto de 1000 °C (Fig. 3).
Também podem ocorrer flutuações na indicação da temperatura com pirómetros de razão convencionais, se o diâmetro do objeto de medição mudar por razões de produção e o campo de medição for preenchido de forma diferente.

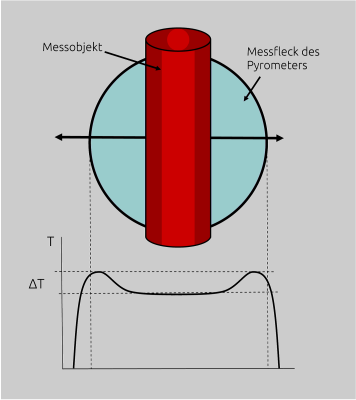

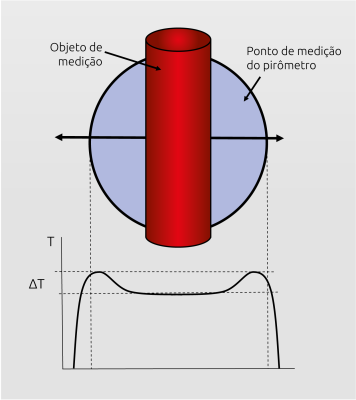

Fig. 3 Aumento erróneo da temperatura com pirómetros de razão se o objeto quente estiver localizado na extremidade do campo de medição.
Vasta gama de opções de variação visual

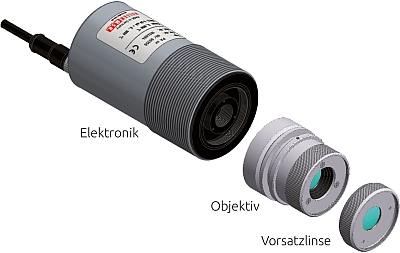

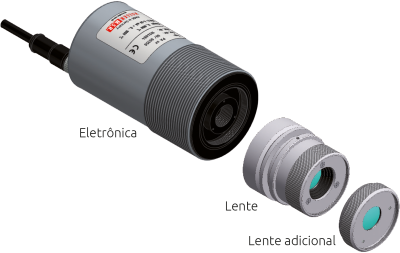

Abb. 4 Conceção modular do pirómetro constituída por componentes electrónicos, lentes intermutáveis e lentes de fixação opcionais.
Alinhamento simples e elevada fiabilidade operacional

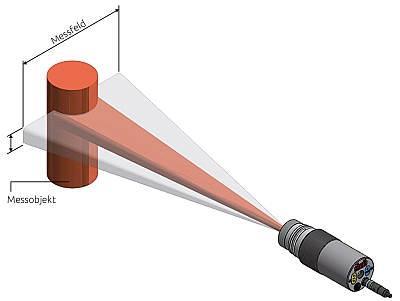

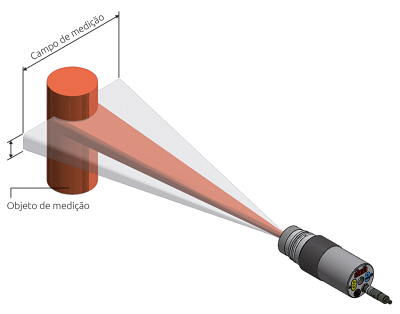

Abb. 5 É muito fácil alinhar o pirómetro panorâmico com um campo de medição retangular para objectos pequenos e grandes distâncias de medição.

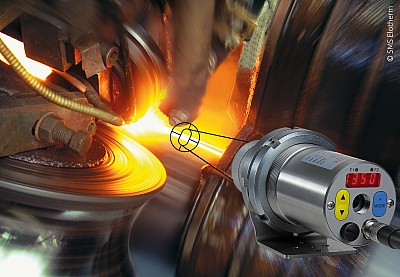

Abb. 6 Medição fiável da temperatura, mesmo com a posição flutuante da costura soldada.

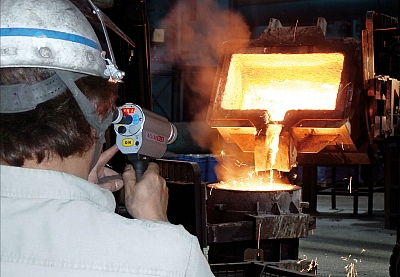

Abb. 7 Medição da temperatura durante a moldagem com um pirómetro panorâmico portátil.
Áreas típicas de aplicação
Um exemplo típico é a produção de tubos sem fim em que o material é dobrado e soldado. O material é aquecido com uma bobina de indução. A posição do pequeno ponto de soldadura pode flutuar, pelo que, com os aparelhos convencionais, o cordão de soldadura pode, por vezes, ficar fora do campo de medição e a medição deixa de ser possível (Fig. 6).
Na produção de garrafas de vidro, a posição e a forma da gota de vidro no cisalhamento alteram-se. Também aqui, um pirómetro panorâmico proporciona uma maior fiabilidade de medição. A influência da temperatura do material e a cor do vidro parcialmente transparente também desempenham um papel importante. Esta influência é grandemente reduzida pelo método de medição de quociente do pirómetro panorâmico.
Nos sistemas de trefilagem, o fio é depois sujeito a tratamento térmico. O fio passa através de uma bobina de indução a alta velocidade. A oscilação do fio entre os rolos-guia é inevitável. No caso de fios finos, a flutuação pode ser várias vezes superior ao diâmetro do fio. Nestas condições, é quase impossível efetuar uma medição precisa.
A medição manual da temperatura sem contacto do metal fundido durante o vazamento no molde é efectuada a uma distância segura. Com um dispositivo convencional com um campo de medição redondo, é difícil alinhar o pirómetro com o jato de vazamento, especialmente porque a posição do jato pode mudar dependendo do ângulo de inclinação da panela. Um dispositivo com um campo de medição retangular é muito mais fácil de manusear (Figura 7).
A medição da temperatura dos objectos mais pequenos, como um filamento ou um elemento de aquecimento num tubo de raios X, coloca as exigências ópticas mais elevadas aos dispositivos. Na sua maioria, tais aplicações só podiam ser resolvidas anteriormente com os chamados pirómetros de comparação de intensidade. Com estes aparelhos, a temperatura é medida manualmente pelo operador, comparando visualmente a radiação de um radiador de referência interno e o objeto a medir.
A dificuldade na utilização de aparelhos de medição electrónicos reside no alinhamento mecânico dos aparelhos com objectos extremamente pequenos a medir. Tais tarefas de medição também podem ser resolvidas muito mais facilmente com o pirómetro panorâmico.
Limites metrológicos
Este valor depende da emissividade do objeto de medição e da temperatura absoluta, entre outras coisas. No início da gama de medição, um pirómetro de razão já pode fornecer um valor de medição fiável se a energia radiante for 10 % da radiação de um radiador de corpo negro à mesma temperatura. medida que a temperatura de medição aumenta, é permitida uma atenuação ainda maior do sinal. A atenuação é influenciada pela emissividade, pelo grau de iluminação parcial, pela forma do objeto a medir e por obstruções visuais como vapor, poeira e fumo no campo de medição. Um fio de aço com uma emissividade de 0,6 é tomado como exemplo. No caso de um objeto de medição redondo, deve também ser tido em conta que a radiação detectada pelo pirómetro é parcialmente emitida num ângulo muito plano. O fator de segurança de 1,5 é então também incluído como uma aproximação. O grau de iluminação parcial, a largura do campo de medição e a distância máxima de medição podem ser calculados a partir das seguintes fórmulas.
Grau de iluminação parcial = (intensidade mínima do sinal analisável ÷ emissividade) × fator de segurança
Em relação ao exemplo acima, o campo de medição deve estar pelo menos 10 % ÷ 0,6 × 1,5 = 25 % cheio para que o pirómetro possa determinar um valor medido. A intensidade do sinal, como indicação da fiabilidade do valor medido, pode ser mostrada no visor do pirómetro.
Para um diâmetro de fio de 5 mm, isto resulta numa largura máxima do campo de medição de 5 mm ÷ 0,25 = 20 mm para o início da gama de medição.
Com um pirómetro panorâmico, a resolução ótica é especificada pelo rácio de distância (distância de medição ÷ tamanho do campo de medição) para a largura DW (largura) e para a altura DH (altura). Com base num rácio de distância de, por exemplo, DW = 40 : 1, isto resulta numa distância máxima de medição de 40 × 20 mm = 800 mm. Ou, visto de outra forma, para uma distância de medição pretendida de 500 mm, por exemplo, deve ser utilizada uma lente com uma relação de distância DW ≥ 500 mm ÷ 20 mm, ou seja, ≥ 25 : 1, de modo a que o campo de medição seja suficientemente iluminado pelo objeto a medir.
O pirómetro panorâmico também pode ser operado de modo a que o campo de medição seja alinhado longitudinalmente com o objeto. Isto permite que o pirómetro capte uma área maior do objeto a medir, em comparação com um dispositivo com um campo de medição redondo, pelo que pode ser utilizado para fios com um diâmetro a partir de 0,1 mm.
Versões do dispositivo

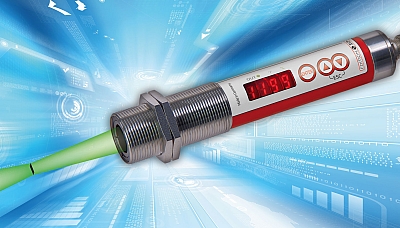

Abb. 8 Pirómetro panorâmico compacto com luz piloto LED.
