Pirometro CellaCast PA 81

descrizione dell'articolo

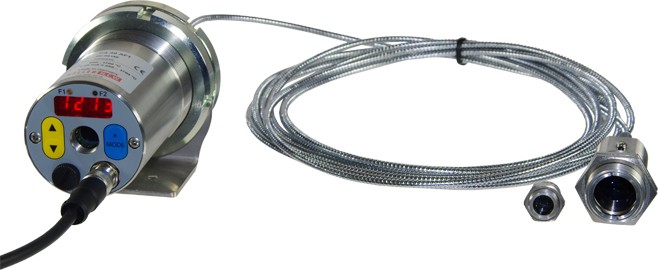

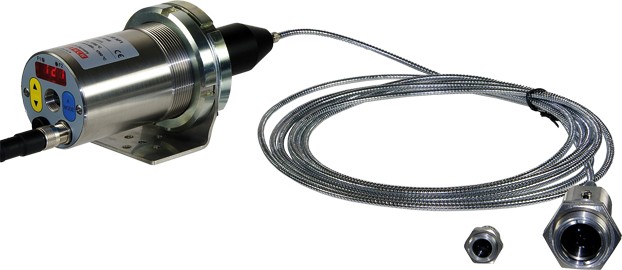

Il CellaCast PA 81 è stato sviluppato appositamente per misurare la temperatura dei metalli liquidi nelle vasche di colata di altiforni e cupole. Inoltre, il pirometro viene utilizzato durante il trasferimento del metallo dal forno di fusione o di mantenimento alla siviera di trasporto o di colata. Il pirometro a rapporto è dotato di una testa di misura ottica separata e di una guida di luce. La guida luminosa e la testa di misura sono insensibili alle interferenze delle radiazioni elettromagnetiche e possono essere utilizzate a temperature ambiente fino a 250 °C senza raffreddamento. La variante con testa di misura ottica separata è particolarmente vantaggiosa negli spazi ristretti.

Caratteristiche speciali:
  • Campo di misura da 800 a 2400 °C
  • Sistema di misura esente da usura e manutenzione per la misurazione della temperatura in forni fusori e di mantenimento, cubilotti e altiforni
  • Funzione ATD per il filtraggio della temperatura del metallo privo di scorie e ossidi
  • Metodo di misura quoziente per misure senza problemi in presenza di polvere e vapore
  • Ottica ad alta risoluzione per misure sicure anche a lunghe distanze
  • Testa di misura e cavo in fibra ottica resistenti al calore fino a 250 °C

Pirometro CellaCast PA 81
Proprietà
Versione
Campo di misura
800 - 2400 °C
Distanza di messa a fuoco
0,2 m - ∞
Luce pilota laser
La scelta influisce sulle altre impostazioni
Potete richiedere questo articolo a noi

Versione CellaCast PA 81 AF 11
Campo di misura 800 - 2400 °C
Distanza di messa a fuoco 0,2 m - ∞
Forma dell'area di misura Rotondo
Rapporto di distanza 190 : 1
Testa di misura PA 41.01
Principio di misura Bicromatico
Dispositivo di avvistamento Luce pilota laser

Dati tecnici Download Calcolatore del campo di misura Accessori Calcolatore di emissività Richiesta di iscrizione

Pirometro CellaCast PA 81

Dati tecnici

Parametri metrologici

Campo di misura 800 - 2400 °C
Sensore Doppio fotodiodo
Gamma spettrale 0,95 / 1,05 µm
Tempo di impostazione t98 ≤ 20 ms (T > 950 °C)
Incertezza di misura 1,5 % del valore di misura [°C].
Riproducibilità 3 K
Coefficiente di temperatura 0,05 %/K
Risoluzione Uscita in corrente 0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione 0,1 K
Risoluzione del display 1 K

Varianti ottiche

Teste di misura PA 41.01 (M30): messa a fuoco 0,2 m - ∞

Parametri elettrici

Uscita analogica 0(4) - 20 mA lineare, commutabile, scalabile
Onere ≤ 500 Ω
Ingresso analogico 0 - 10 V
Uscita di commutazione 2 x collettore aperto 24 V DC, ≤ 30 mA
Ingresso di commutazione 2 x dopo 24 V
Interfaccia USB
Interfaccia RS 485
Alimentazione elettrica 24 V DC +10 % / -20 %.
Consumo di energia ≤ 175 mA a 24 V DC

Attrezzatura

Dispositivo di avvistamento Luce pilota laser
Visualizzare 4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato 2 x LED
Elementi operativi 3 pulsanti

Parametri generali

Collegamento Attacco a vite M12 a 8 poli
Temperatura ambiente Elettronica: 0 - 65 °C
Testa di misura: 250 °C
Temperatura di conservazione -20 - +80 °C
Umidità dell'aria consentita 95 % u.r. max (senza condensa)
Dimensioni Elettronica: Ø 65 mm x 187 mm
Testa di misura: a seconda del tipo
Materiale dell'alloggiamento Acciaio inox V2A (1.4305)
Classe di protezione IP 65 secondo DIN 40050
Peso ca. 0,9 kg

Parametri regolabili

Parametri Campo di misura
Variabile misurata e scalatura degli ingressi e delle uscite analogiche
Filtro lisciante
Modalità di funzionamento della memoria
Tempo di mantenimento della memoria
Emissività
Fattore di trasmissione
Compensazione della radiazione di fondo
Valori limite e modalità di funzionamento dei contatti di allarme
Parametri della funzione ATD
Funzione di linearizzazione
Indicazione di stato dei LED
Simulazione di corrente e temperatura
Unità di temperatura °C/°F
Quoziente del canale di misura, spettrale 1 e spettrale 2
Valore di soglia di monitoraggio della contaminazione

Funzioni

Segnale di sovratemperatura A partire da una temperatura interna > 80 °C l'uscita analogica passa a > 20,5 mA
Funzione di servizio Simulazione di un valore di misura o di un segnale di corrente

Ambito di fornitura

Ambito di fornitura Pirometro CellaTemp PA
Cavo di collegamento VK 02/A (5 m)
Testa di misura
Cavo USB VK 11/D (1,8 m)
Software CellaView
Istruzioni per l'uso (breve)
* Il cavo in fibra ottica deve essere ordinato separatamente.

Software

Software CellaView

Pirometro CellaCast PA 81

Calcolatore di emissività

Dal valore misurato visualizzato sul pirometro, dalla temperatura dell'oggetto reale, dall'emissività preimpostata al pirometro e dalla temperatura ambiente (richiesta per i tipi), viene calcolata l'emissività corretta da impostare sul pirometro.
Dalla temperatura reale dell'oggetto, dall'emissività dell'oggetto da misurare, dall'emissività impostata sul pirometro e dalla temperatura ambiente (richiesta per i tipi), viene visualizzato il valore misurato calcolato dal pirometro.
Pirometro
Quotient
  • quoziente
  • spettrale 1
  • spettrale 2
settaggio emissività
Rapporto di emissività da impostare
Temperatura ambiente
Temperatura dell'oggetto
Valore misurato del pirometro
Pirometro
Quotient
  • quoziente
  • spettrale 1
  • spettrale 2
settaggio emissività
Valore misurato del pirometro
Temperatura ambiente
Temperatura dell'oggetto
Rapporto di emissività da impostare

Pirometro CellaCast PA 81

Download

Catalogo CellaTemp PA
it
Catalogo CellaView
it
Manuale CellaCast PA8x
it
Dichiarazione di conformità Declaration da Conformity PAxx
it
UKCA Declaration da Conformity PAxx
it
EAC Deklaration PK-PA-PT
it

Pirometro CellaCast PA 81

Accessori

Pirometro CellaCast PA 81

IO-Link IODD

Pirometro CellaCast PA 81

IO-Link Dichiarazione del produttore

Pirometro CellaCast PA 81

Calcolatore del campo di misura

Pirometro
  • PA 81 AF 11 (0,2 m - ∞)
PA 81 AF 11 (0,2 m - ∞)
Distanza di messa a fuoco
mm
Lunghezza grafico
mm
Distanza di misurazione (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Distanza di misurazioneDiametro del punto di misura
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
