Pirometr CellaTemp PKF 26

Opis artykułu

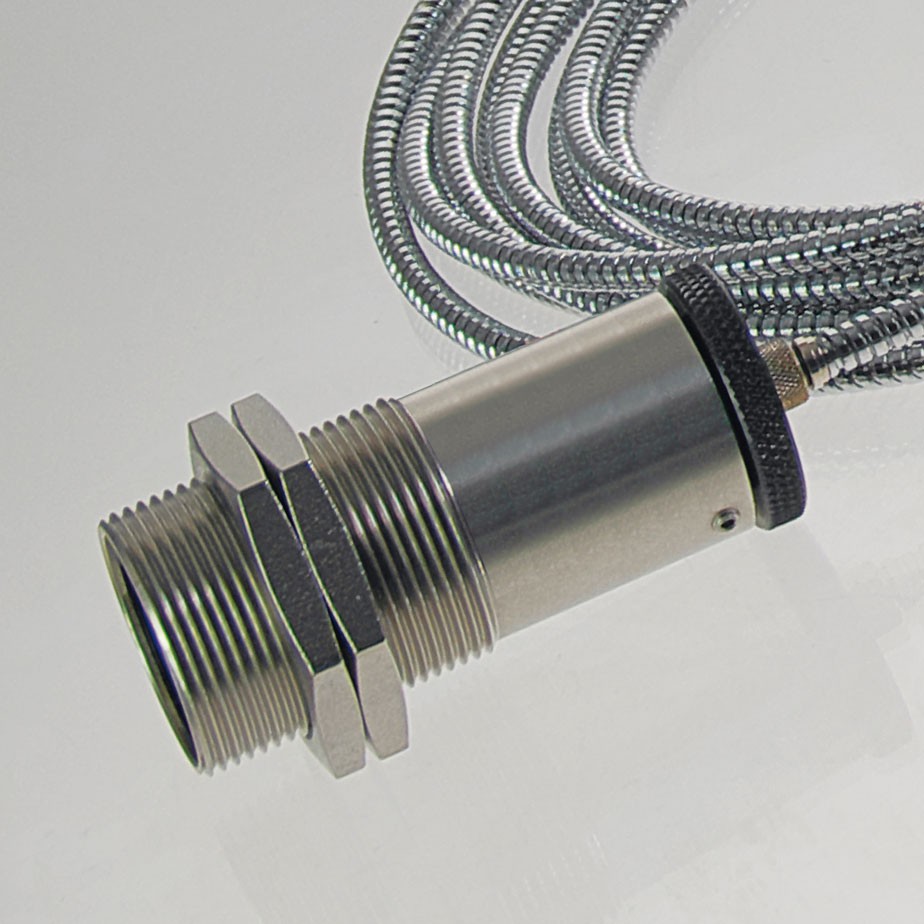

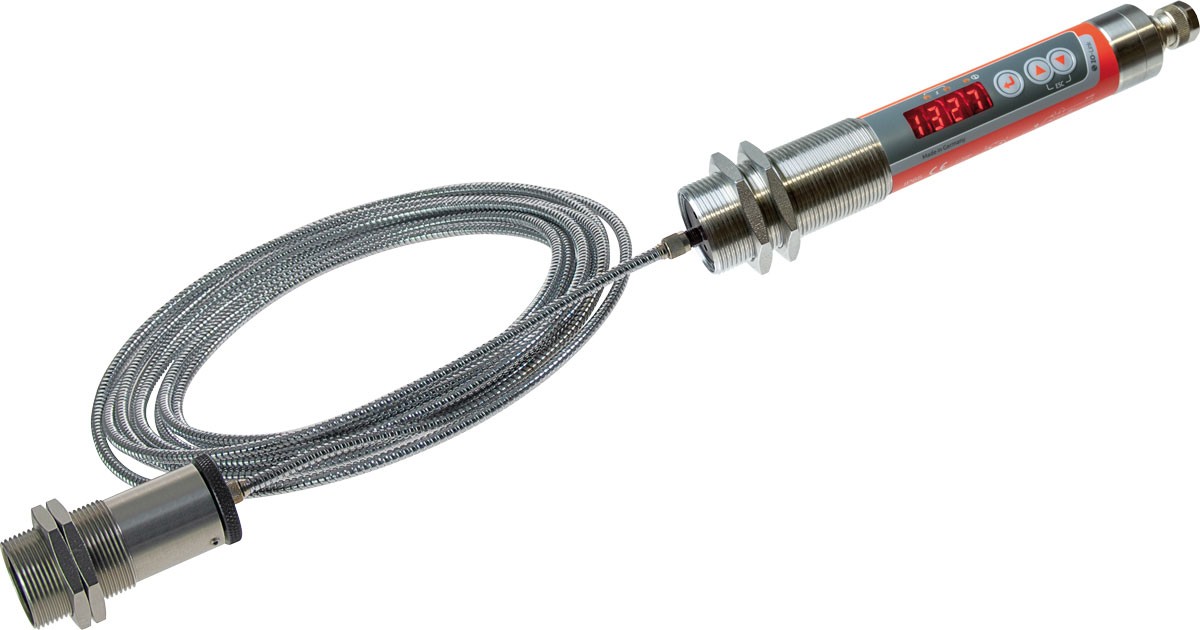

W CellaTemp® PKF 26 elektronika i głowica pomiarowa są oddzielone. Promieniowanie podczerwone jest przesyłane do elektroniki za pośrednictwem światłowodu. Głowica pomiarowa może być używana w temperaturach otoczenia do 250 °C bez chłodzenia. Ta wersja może być również używana w ciasnych warunkach montażowych lub w wysokich polach elektromagnetycznych. Długość światłowodu może wynosić do 50 m. CellaTemp® PK -pyrometrisarjan uusi sukupolvi on varustettu älykkäällä elinvoiman ilmaisintoiminnolla.
Tämä on itsevalvonta-, analyysi- ja raportointitekniikka (SMART), eli toiminto itsevalvontaan, analysointiin ja tilaraportointiin. Elinvoimamittari kerää jatkuvasti kaikki asiaankuuluvat käyttötiedot. Osana ennaltaehkäisevää huoltoa pyrometri tarjoaa siten mahdollisuuden ilmoittaa itsenäisesti optimaalisen ajan tarkastukselle ja kalibroinnille käyttöolosuhteista riippuen.

Cechy szczególne:
  • Zakres pomiarowy od 300 do 1600 °C
  • Możliwa wersja z kablem światłowodowym o długości do 50 m
  • Wyjście przełączające uniwersalnie konfigurowalne
  • Wysoka rozdzielczość optyczna dzięki precyzyjnym soczewkom
  • Interfejs IO-Link
  • Wszystkie parametry można ustawić za pomocą przycisku na czujniku lub za pomocą interfejsu z systemu sterowania
  • 2 x wyjścia przełączające PNP z otwartym kolektorem
  • Bardzo prosty montaż za pomocą centralnego gwintu M30
  • Duży i jasny wyświetlacz LED

Pirometr CellaTemp PKF 26
Properties
Wykonanie
Zakres pomiarowy
300 - 1600 °C
Odległość ogniskowania
0,033 - 0,045 m
Lampka kontrolna lasera
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

Wykonanie CellaTemp PKF 26 BF 1
Wykonanie CellaTemp PKF 26 BF 2
Wykonanie CellaTemp PKF 26 BF 3
Wykonanie CellaTemp PKF 26 BF 4
Zakres pomiarowy 300 - 1600 °C
Zakres pomiarowy 300 - 1600 °C
Zakres pomiarowy 300 - 1600 °C
Zakres pomiarowy 300 - 1600 °C
Pole pomiarowe 9,1 mm
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 1,5 m
Odległość ogniskowania 0,12 m - ∞
Odległość ogniskowania 0,033 - 0,045 m
Kształt pola pomiarowego okrągły
Stosunek odległości 180 : 1
Stosunek odległości 100 : 1
Stosunek odległości 50 : 1
Głowica pomiarowa PA 41.01
Głowica pomiarowa PKS 21.01
Głowica pomiarowa PA 41.05
Głowica pomiarowa PZ 41.18
Zasada pomiaru jednokolorowy
Urządzenie celownicze Lampka kontrolna lasera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

Pirometr CellaTemp PKF 26

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 300 - 1600 °C
Czujnik Fotodioda
Zakres widmowy 1,0 - 1,7 µm
Czas reakcji t90 ≤ 2 ms (T> 600 ° C)
Niepewność pomiaru 0,3% zmierzonej wartości [° C] plus 2,5 K.
Odtwarzalność 2 K
Współczynnik temperaturowy 0,07% / K
Aktualna rozdzielczość wyjściowa 0,1 K + 0,005% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Głowice pomiarowe AF 1: PA 41.01 (M30): ustawianie ostrości 0,2 m - ∞
AF 2: PKS 21.01 (M30): ogniskowanie 1,5 m
AF 3: PA 41,05 (M16): ustawianie ostrości 0,12 m - ∞
AF 4: PZ 41,18 (M16): ogniskowanie 0,033 - 0,045 m

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Przełączanie wyjścia 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Wejście testowe 10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs IO-Link V1.1.3
Zasilacz 18 - 32 V DC
Pobór mocy ≤ 50 mA przy 24 V DC

Wyposażenie

Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 3 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)

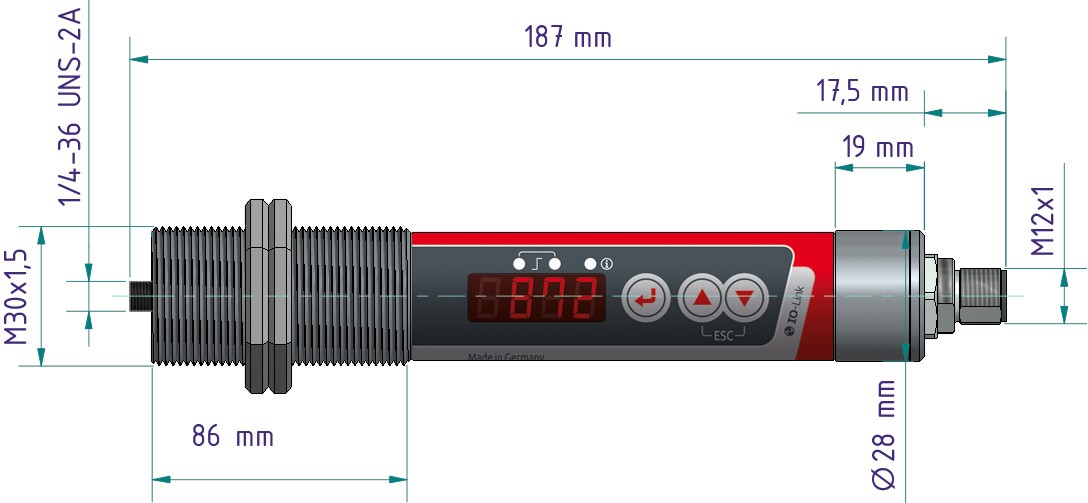

Wymiar Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga około 0,4 kg

Regulowane parametry

Parametry Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Emisyjność dzięki szybkiej regulacji
Poziom transmisji tarczy ochronnej
Stała czasowa tłumienia
Czas podtrzymania pamięci wartości maksymalnej
Tryb pracy, źródło i punkt przełączania, opóźnienie włączenia i wyłączenia styków przełączających
Korekta temperatury dla wpływów specyficznych dla procesu za pomocą punktów interpolacji (pary X/Y)
Wskaźnik żywotności
Parametr serwisowy
Zresetuj do ustawień fabrycznych
Zamek na klucz
Wyświetlanie temperatury lub „run” na wyświetlaczu
Jednostka temperatury ° C / ° F
Symulacja temperatury

Funkcje

Sygnał nadmiernej temperatury Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja testowa za pomocą przycisku lub wejścia testowego
Funkcja serwisowa Symulacja wartości mierzonej
Funkcja diagnostyczna Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją Złącze śrubowe M12 5 pinów (kodowanie A)

Zakres dostawy

Zakres dostawy Termometr na podczerwień CellaTemp PKF
Głowica pomiarowa
Instrukcja obsługi (krótka)
2 nakrętki mocujące
* Kabel światłowodowy należy zamówić osobno.

Pirometr CellaTemp PKF 26

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PKF 26

Pliki do pobrania

Broszura CellaTemp PK PKF PKL
pl
Broszura Flyer IO-Link
pl
Instrukcje CellaTemp PKx IO-Link
pl
skrócona instrukcja obsługi CellaTemp PKxx IO-Link
pl
Rysunek wymiarowy PK 01 E AF2
pl
Deklaracja zgodności Declaration z Conformity PKxy
pl
UKCA Declaration z Conformity PKxy
pl
EAC Deklaration PK-PA-PT
pl

Pirometr CellaTemp PKF 26

Akcesoria

Pirometr CellaTemp PKF 26

IO-Link IODD

Rodzaj Datei Dateigröße
IODD PKF26AF2_20221222.zip 403 KB Download
IODD PKF26AF1_20221222.zip 394 KB Download
IODD PKF26AF3_20221222.zip 400 KB Download
IODD PKF26AF4_20221222.zip 400 KB Download

Pirometr CellaTemp PKF 26

IO-Link Deklaracja producenta

Rodzaj Datei Dateigröße
MC PKF 26 AF 1_202302_en.pdf 100 KB Download
MC PKF 26 AF 4_202302_en.pdf 99 KB Download
MC PKF 26 AF 2_202302_en.pdf 99 KB Download
MC PKF 26 AF 3_202302_en.pdf 100 KB Download

Pirometr CellaTemp PKF 26

Kalkulator pola widzenia

Pirometr
  • PKF 26 BF 1 (0,2 m - ∞)
  • PKF 26 BF 2 (1,5 m)
  • PKF 26 BF 3 (0,12 m - ∞)
  • PKF 26 BF 4 (0,033 - 0,045 m)
PKF 26 BF 1 (0,2 m - ∞)
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)0816243240485664728088961041121201281361441521601681761841922001.11 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm23.40 mm
8.00 mm22.51 mm
16.00 mm21.62 mm
24.00 mm20.73 mm
32.00 mm19.83 mm
40.00 mm18.94 mm
48.00 mm18.05 mm
56.00 mm17.16 mm
64.00 mm16.27 mm
72.00 mm15.38 mm
80.00 mm14.48 mm
88.00 mm13.59 mm
96.00 mm12.70 mm
104.00 mm11.81 mm
112.00 mm10.92 mm
120.00 mm10.03 mm
128.00 mm9.14 mm
136.00 mm8.24 mm
144.00 mm7.35 mm
152.00 mm6.46 mm
160.00 mm5.57 mm
168.00 mm4.68 mm
176.00 mm3.79 mm
184.00 mm2.89 mm
192.00 mm2.00 mm
200.00 mm1.11 mm
