ölçüm sistemi PK 68-K004

Makale açıklaması

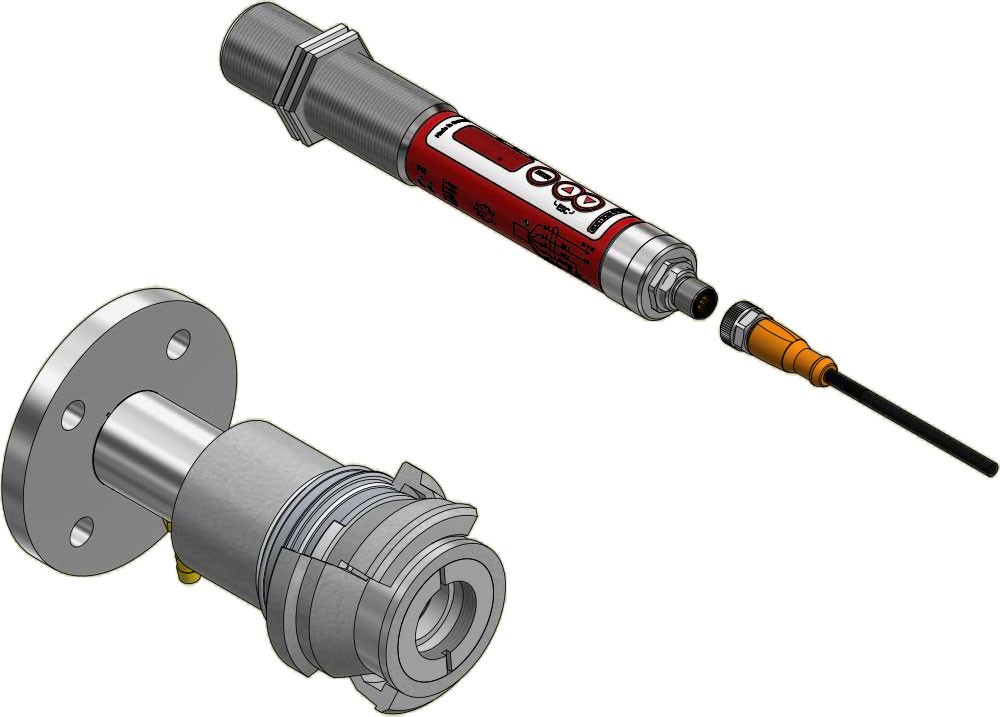

ölçüm sistemi oluşan:

Özel özellikler:

Parlak LED ekranlı ve kontrol panelli bölüm kızılötesi termometre
geniş bant yansıma önleyici hassas lens
analog çıkış ve IO-Link arayüzü
minimum hava tüketimiyle kirlenmeyi önlemek için akış optimizasyonlu hava akışına sahip montaj bağlantısı
hızlı geçiş için bayonet kilidi sökme

ölçüm sistemi PK 68-K004

Bu makaleyi bizden talep edebilirsiniz
Kalabalık:

uygulamak	CellaTemp PK 68-K004
Ölçüm aralığı	550 - 1400 °C
Ölçüm alanı	21 mm
Odak uzaklığı	1,5 m
ölçüm alanının şekli	etrafında
ölçüm prensibi	iki-renk

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi IO-Link IODD IO-Link Üretici Beyanı

ölçüm sistemi PK 68-K004

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı	550 - 1400 °C
Sensör	Çift fotodiyot
Spektral aralık	0,95 / 1,05 µm
Ayar süresi t90	≤ 10 ms (T> 650 ° C)
Ölçüm belirsizliği	okumanın %1'i [°C]
Tekrarlanabilirlik	2 K
Sıcaklık katsayısı	%0.05/K
Çözünürlük Akım çıkışı	0,1 K + ayarlanan ölçüm aralığının %0,005'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Elektriksel parametreler

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Test girişi	10 - 34 V DC (IEC 61131-2'ye göre)
Arayüz	IO-Link V1.1.3
Güç kaynağı	18 - 32 V DC
Güç tüketimi	24VDC'de ≤ 50mA

Özellikler

Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	3 x LED
İşletim elemanları	3 basmalı düğme

Genel parametreler

Bağlantı	M12 vidalı bağlantı 5 kutuplu (A kodlu)
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 30 x 210 mm (fişsiz)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,4 kg

Ayarlanabilir parametreler

Parametre

Analog çıkış 0/4 - 20 mA
Analog çıkışın ölçeklendirilmesi
Hızlı ayarlama yoluyla emisivite oranı
Koruyucu diskin iletim seviyesi
Sönümleme zaman sabiti
Maksimum değer belleğinin tutma süresi
Çalışma modu, kaynak ve anahtarlama noktası, anahtarlama kontaklarının açılma ve kapanma gecikmesi
Enterpolasyon noktaları (X/Y çiftleri) kullanılarak sürece özgü etkiler için sıcaklık düzeltmesi
Canlılık göstergesi
Hizmet parametresi
Fabrika ayarlarına sıfırla
Anahtar kilidi
Sıcaklık göstergesi veya ekranda “run” yazısı
Sıcaklık birimi °C/°F
Sıcaklık simülasyonu

Fonksiyonlar

Aşırı sıcaklık sinyali	Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Hizmet fonksiyonu	Ölçülen bir değerin simülasyonu
DTD (Süreksiz Sıcaklık Algılama) fonksiyonu	Süreksiz prosesler için otomatik sıcaklık algılama
Teşhis fonksiyonu	Ters polarite, aşırı yük ve yanlış besleme gerilimi için gösterge
Ters polarite koruması	güç kaynağı, analog çıkış ve anahtarlama çıkışı için

Teslimat kapsamı

Kızılötesi termometre CellaTemp PK
Kullanım kılavuzu (kısa)
2 montaj somunu

ölçüm sistemi PK 68-K004

İndirilenler

broşür CellaTemp PK PKF PKL

broşür Flyer IO-Link

Talimatlar CellaTemp PKx IO-Link

hızlı başlangıç Kılavuzu CellaTemp PKxx IO-Link

Boyutçizim PK 68-K004

EAC Deklaration PK-PA-PT

ölçüm sistemi PK 68-K004

Ölçüm alanı hesaplayıcısı

ölçüm mesafesi	alan çapını ölçmek
0.00 mm	15.00 mm
60.00 mm	15.24 mm
120.00 mm	15.48 mm
180.00 mm	15.72 mm
240.00 mm	15.96 mm
300.00 mm	16.20 mm
360.00 mm	16.44 mm
420.00 mm	16.68 mm
480.00 mm	16.92 mm
540.00 mm	17.16 mm
600.00 mm	17.40 mm
660.00 mm	17.64 mm
720.00 mm	17.88 mm
780.00 mm	18.12 mm
840.00 mm	18.36 mm
900.00 mm	18.60 mm
960.00 mm	18.84 mm
1,020.00 mm	19.08 mm
1,080.00 mm	19.32 mm
1,140.00 mm	19.56 mm
1,200.00 mm	19.80 mm
1,260.00 mm	20.04 mm
1,320.00 mm	20.28 mm
1,380.00 mm	20.52 mm
1,440.00 mm	20.76 mm
1,500.00 mm	21.00 mm
