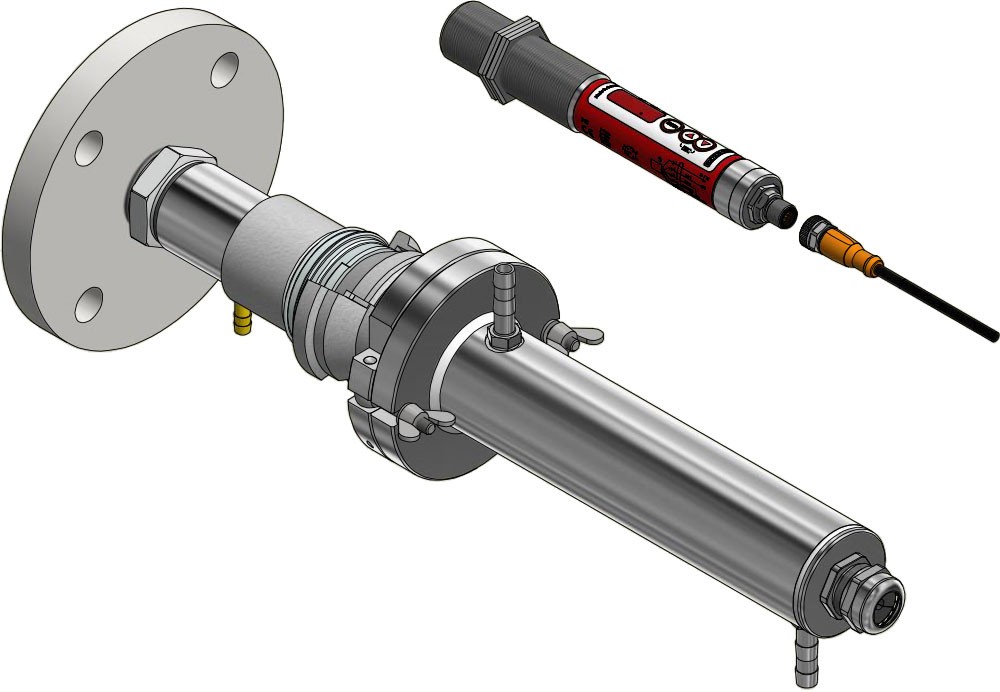

ölçüm sistemi PK 68-K001

Ölçüm aralığı	550 - 1400 °C
Sensör	Çift fotodiyot
Spektral aralık	0,95 / 1,05 µm
Ayar süresi t90	≤ 10 ms (T> 650 ° C)
Ölçüm belirsizliği	okumanın %1'i [°C]
Tekrarlanabilirlik	2 K
Sıcaklık katsayısı	%0.05/K
Çözünürlük Akım çıkışı	0,1 K + ayarlanan ölçüm aralığının %0,005'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Test girişi	10 - 34 V DC (IEC 61131-2'ye göre)
Arayüz	IO-Link V1.1.3
Güç kaynağı	18 - 32 V DC
Güç tüketimi	24VDC'de ≤ 50mA

Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	3 x LED
İşletim elemanları	3 basmalı düğme

Bağlantı	M12 vidalı bağlantı 5 kutuplu (A kodlu)
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 30 x 210 mm (fişsiz)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,4 kg

Parametre

Analog çıkış 0/4 - 20 mA Analog çıkışın ölçeklendirilmesi Hızlı ayarlama yoluyla emisivite oranı Koruyucu diskin iletim seviyesi Sönümleme zaman sabiti Maksimum değer belleğinin tutma süresi Çalışma modu, kaynak ve anahtarlama noktası, anahtarlama kontaklarının açılma ve kapanma gecikmesi Enterpolasyon noktaları (X/Y çiftleri) kullanılarak sürece özgü etkiler için sıcaklık düzeltmesi Canlılık göstergesi Hizmet parametresi Fabrika ayarlarına sıfırla Anahtar kilidi Sıcaklık göstergesi veya ekranda “run” yazısı Sıcaklık birimi °C/°F Sıcaklık simülasyonu

Aşırı sıcaklık sinyali	Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Hizmet fonksiyonu	Ölçülen bir değerin simülasyonu
DTD (Süreksiz Sıcaklık Algılama) fonksiyonu	Süreksiz prosesler için otomatik sıcaklık algılama
Teşhis fonksiyonu	Ters polarite, aşırı yük ve yanlış besleme gerilimi için gösterge
Ters polarite koruması	güç kaynağı, analog çıkış ve anahtarlama çıkışı için

Teslimat kapsamı

Kızılötesi termometre CellaTemp PK Kullanım kılavuzu (kısa) 2 montaj somunu
