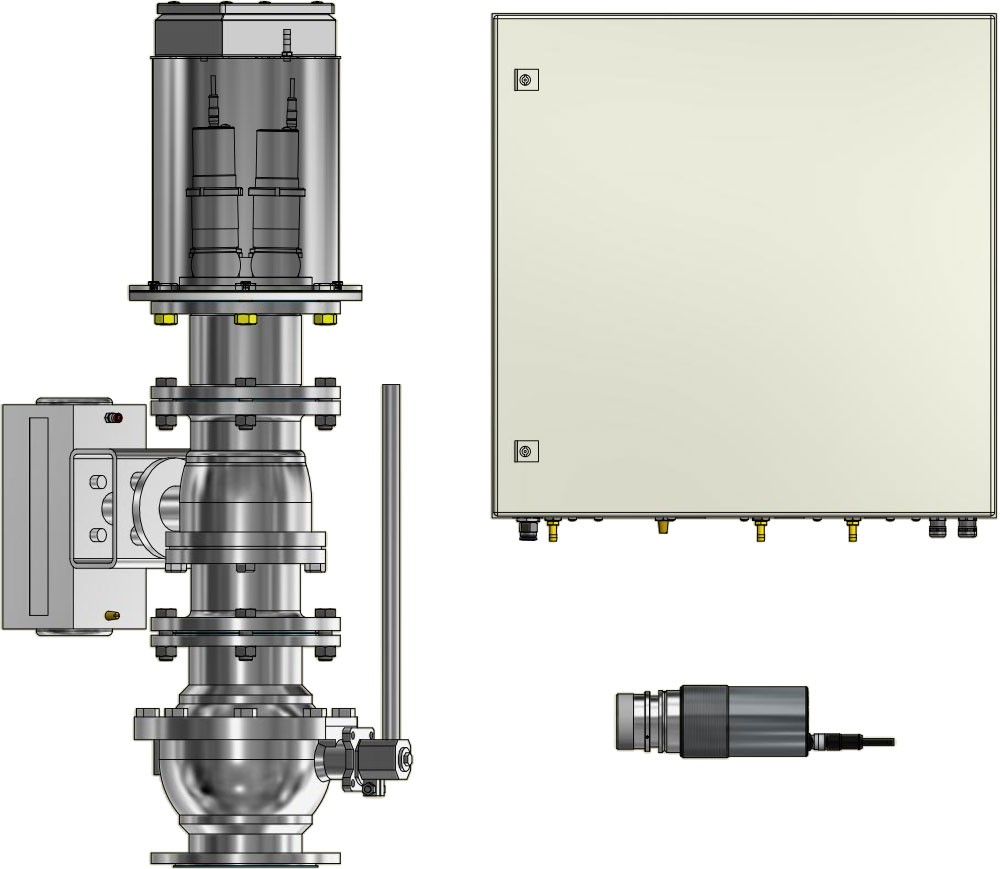

ölçüm sistemi PA 40-K021

Ölçüm aralığı	Alt aralıklarda 500 - 3000 °C
Sensör	Çift fotodiyot
Spektral aralık	0,95 / 1,05 µm
Ayar süresi t98	Messbereich 500 - 1400 °C: ≤ 10 ms (T> 650 ° C) Messbereich 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T> 750 ° C) Messbereich 750 - 2400 °C: ≤ 10 ms (T> 950 ° C) Messbereich 850 - 3000 °C: ≤ 10 ms (T> 1050 ° C)
Ölçüm belirsizliği	okumanın %1'i [°C]
Tekrarlanabilirlik	2 K
Sıcaklık katsayısı	%0.05/K
Çözünürlük Akım çıkışı	0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Lensler

Messbereich 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Messbereich 650 - 1700 °C, 750 - 2400 °C ve 850 - 3000 °C: Standart objektif PZ 20.01: odaklama 0,4 m - ∞ Yakın çekim lens PZ 20.03: 0,2 m - 0,4 m odaklama Geniş açılı lens PZ 20.05: odaklama 0,2 m - ∞ Telefoto lens I PZ 20.06: odaklama 1,2 m - ∞ Telefoto lens II PA 20.06: Odaklama 0,6 m - ∞ ayrıca 850 - 3000 °C ölçüm aralığı için: Makro lens PA 40.01: Odaklama 0,086 m - 0,115 m

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Analog giriş	0 - 10V
Anahtarlama çıkışı	2 x açık kolektör 24 V DC, ≤ 30 mA
Anahtarlama girişi	2 x 24 V'a göre
Arayüz	USB
Arayüz	RS485
Güç kaynağı	24 V DC +%10 / -%20
Güç tüketimi	24VDC'de ≤ 175mA

Video çıkışı

Kompozit PAL, 1 Vpp, 75 Ω

Nişan alma cihazı	Şeffaf vizör
Nişan alma cihazı	Lazer pilot ışığı
Nişan alma cihazı	Video kamera
Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	2 x LED
İşletim elemanları	3 basmalı düğme

Bağlantı	M12 vidalı bağlantı 8 kutuplu
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 65 mm x 220 mm (maks. 277 mm)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,9 kg

Parametre

Ölçüm aralığı Ölçülen değişken ve analog giriş ve çıkışların ölçeklendirilmesi Yumuşatma filtresi Depolama modu Hafızanın tutma süresi Emisivite Geçirgenlik Arka plan radyasyon telafisi Alarm kontaklarının sınır değerleri ve çalışma modu ATD işlevinin parametreleri (isteğe bağlı) Doğrusallaştırma fonksiyonu LED'lerin durum göstergesi Akım ve sıcaklık simülasyonu Sıcaklık birimi °C/°F Kanal bölümü, spektral 1 ve spektral 2 ölçümü Kirlilik izleme eşik değeri ek olarak kameralı pirometre için: TBC işlevi Beyaz dengesi

Aşırı sıcaklık sinyali	Dahili sıcaklık > 80 °C olduğunda analog çıkış > 20,5 mA değerine geçer.
Hizmet fonksiyonu	Ölçülen bir değerin veya bir akım sinyalinin simülasyonu
ATD (Otomatik Sıcaklık Algılama) fonksiyonu	Süreksiz prosesler için otomatik sıcaklık algılama

Teslimat kapsamı

Pirometre CellaTemp PA Bağlantı kablosu VK 02/A (5 m) Kameralı versiyon için video kablosu VK 02/F (5 m) USB kablosu VK 11/D (1,8 m) Yazılım CellaView Kullanım kılavuzu (kısa)

Yazılım

CellaView
