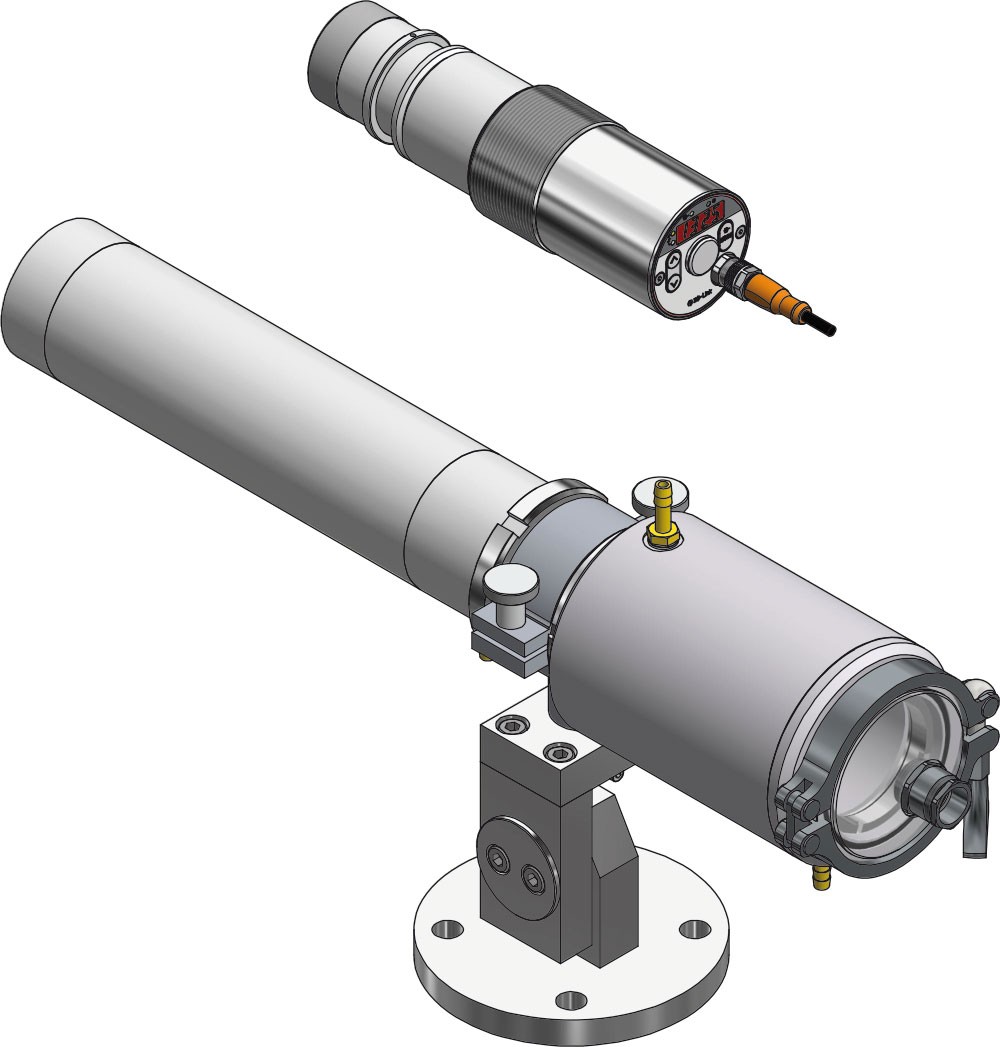

Měřicí systém PX 20-K001

Rozsah měření	210 - 2500 °C in Teilbereichen
Senzor	fotodioda
Spektrální rozsah	1,1 - 1,7 µm
Doba nastavení t98	≤ 50 ms (T > 210 °C) ≤ 2 ms (T > 750 °C)
Nejistota měření	0,3 % naměřené hodnoty [°C], min. 4 K
Reprodukovatelnost	1 K
Teplotní koeficient	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Rozlišení Proudový výstup	0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Objektivy

Standardní objektiv PZ 20.01: ohnisko 0,4 m - ∞ Přibližovací čočka PZ 20.03: zaostření 0,2 m - 0,4 m Širokoúhlý objektiv PZ 20.05: zaostření 0,2 m - ∞ Teleobjektiv I PZ 20.06: zaostření 1,2 m - ∞ Teleobjektiv II PA 20.06: zaostření 0,6 m - ∞

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x Open Collector 24 V DC, ≤ 150 mA
Rozhraní	IO-Link
Napájení	24 V DC +10 % / -20 %
Spotřeba energie	≤ 175 mA při 24 V DC

Video výstup

Kompozitní PAL, 1 Vpp, 75 Ω

Pomůcka pro zaměřování	Průhledový pohled
Pomůcka pro zaměřování	Pilotní světlo laseru
Pomůcka pro zaměřování	Videokamera
Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	4 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 5-pin
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 65 mm x 220 mm (max. 277 mm)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,9 kg

Parametry

Analogový výstup 0/4 - 20 mA Škálování analogového výstupu Vyhlazovací filtr Provozní režim paměti Doba udržení paměti Emisivita Propustnost Mezní hodnoty a provozní režim alarmových kontaktů Parametry funkce ATD Simulace proudu a teploty Jednotka teploty °C/°F navíc pro pyrometr s kamerou: Funkce TBC Vyvážení bílé barvy Číslo měřicího bodu

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce	Simulace měřené hodnoty nebo proudového signálu
Funkce ATD (automatická detekce teploty)	Automatická detekce teploty pro přerušované procesy

Rozsah dodávky

Pyrometr CellaTemp PX Připojovací kabel VK 02/L AF 1 (5 m) Videokabel VK 02/F (5 m) pro verzi s kamerou Návod k obsluze (krátký)
