Měřicí systém PK 21-K002

Popis článku

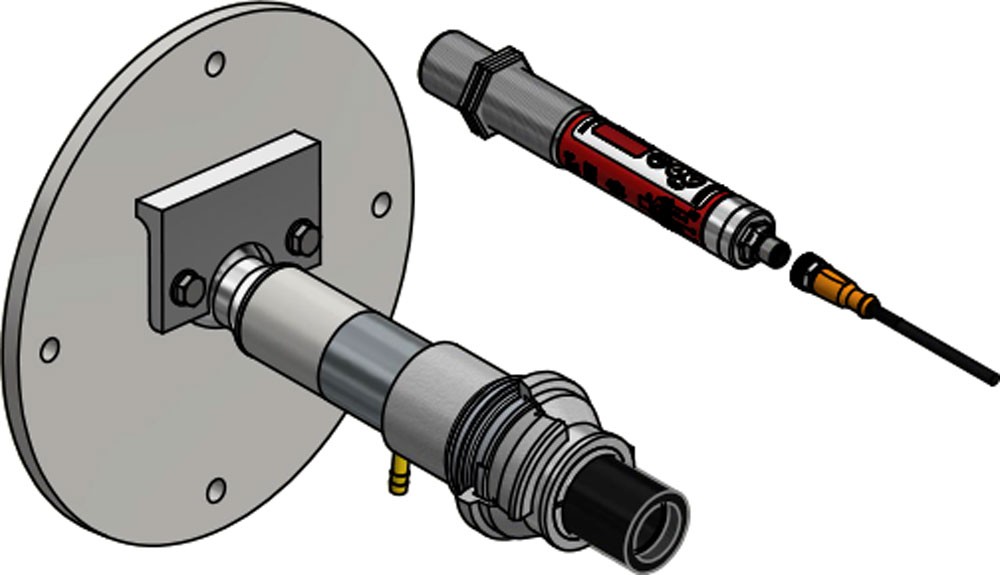

Měřicí systém skládající se z:

Speciální funkce:

Compact infrared thermometer with bright LED display and control panel
broadband anti-reflective precision lens
analogue output and IO link interface
Mounting fitting with flow-optimized air flow to avoid contaminations with minimal air consumption
Bayonet lock for quick disassembly
Flexibly adjustable holding device

Měřicí systém PK 21-K002

Tento článek si od nás můžete vyžádat
Množství:

Verze	CellaTemp PK 21-K002
Rozsah měření	250 - 1600 °C
Měřicí pole	10 mm
Zaostřovací vzdálenost	1,5 m
Tvar měřicího pole	kulatý
Princip měření	spektrální

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Měřicí systém PK 21-K002

Technické údaje

Metrologické parametry

Rozsah měření	250 - 1600 °C
Senzor	fotodioda
Spektrální rozsah	1,0 - 1,7 µm
Doba nastavení t90	≤ 2 ms (T > 600 °C)
Nejistota měření	0,3 % naměřené hodnoty [°C] plus 2,5 K
Reprodukovatelnost	1 K
Teplotní koeficient	0,07 %/K
Rozlišení Proudový výstup	0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Elektrické parametry

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Rozhraní	IO-Link V1.1.3
Napájení	18 - 32 V DC
Spotřeba energie	≤ 50 mA při 24 V DC

Funkce

Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	3 x LED
Provozní prvky	3 tlačítka

Obecné parametry

Připojovací kabel	Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,4 kg

Nastavitelné parametry

Parametry

Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Emisivita pomocí rychlého nastavení
Úroveň propustnosti ochranného kotouče
Časová konstanta útlumu
Doba podržení paměti maximální hodnoty
Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů
Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y)
Ukazatel životnosti
Servisní parametr
Obnovení továrního nastavení
Zámek klíče
Zobrazení teploty nebo „běhu“ na displeji
Jednotka teploty °C/°F
Simulace teploty

Funkce

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce	Simulace naměřené hodnoty
Diagnostická funkce	Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování	pro napájení, analogový výstup a spínací výstup

Rozsah dodávky

Infračervený teploměr CellaTemp PK
Návod k obsluze (krátký)
2 upevňovací matice

Měřicí systém PK 21-K002

Ke stažení

Brožura CellaTemp PK PKF PKL

Brožura Flyer IO-Link

Pokyny CellaTemp PKx IO-Link

Stručný průvodce CellaTemp PKxx IO-Link

Rozměrový výkres PK 21-K002

EAC Deklaration PK-PA-PT

Měřicí systém PK 21-K002

Kalkulátor měřicího pole

Vzdálenost měření	Průměr měřicího pole
0.00 mm	11.50 mm
60.00 mm	11.44 mm
120.00 mm	11.38 mm
180.00 mm	11.32 mm
240.00 mm	11.26 mm
300.00 mm	11.20 mm
360.00 mm	11.14 mm
420.00 mm	11.08 mm
480.00 mm	11.02 mm
540.00 mm	10.96 mm
600.00 mm	10.90 mm
660.00 mm	10.84 mm
720.00 mm	10.78 mm
780.00 mm	10.72 mm
840.00 mm	10.66 mm
900.00 mm	10.60 mm
960.00 mm	10.54 mm
1,020.00 mm	10.48 mm
1,080.00 mm	10.42 mm
1,140.00 mm	10.36 mm
1,200.00 mm	10.30 mm
1,260.00 mm	10.24 mm
1,320.00 mm	10.18 mm
1,380.00 mm	10.12 mm
1,440.00 mm	10.06 mm
1,500.00 mm	10.00 mm
