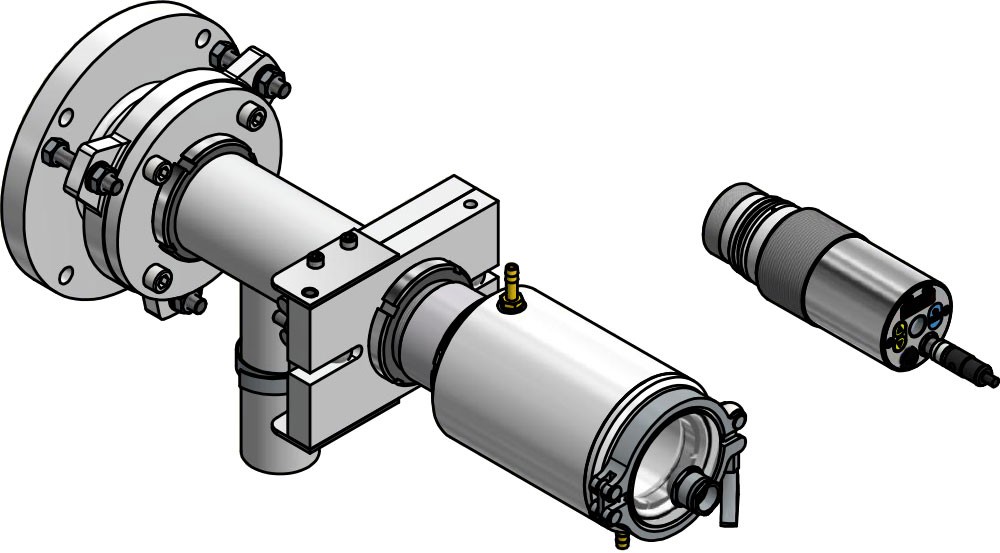

Měřicí systém PA 40-K005

Rozsah měření	500 - 3000 °C v dílčích rozsazích
Senzor	Dvojitá fotodioda
Spektrální rozsah	0,95 / 1,05 μm
Doba nastavení t98	Měřicí rozsah 500 - 1400 °C: ≤ 10 ms (T > 650 °C) Měřicí rozsah 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) Měřicí rozsah 750 - 2400 °C: ≤ 10 ms (T > 950 °C) Měřicí rozsah 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Nejistota měření	1 % naměřené hodnoty [°C]
Reprodukovatelnost	2 K
Teplotní koeficient	0,05 %/K
Rozlišení Proudový výstup	0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Objektivy

Měřicí rozsah 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Měřicí rozsah 650 - 1700 °C, 750 - 2400 °C a 850 - 3000 °C: 0,5 - 0,67 µm v dílčích rozsazích Přibližovací čočka PZ 20.03: zaostření 0,2 m - 0,4 m Širokoúhlý objektiv PZ 20.05: zaostření 0,2 m - ∞ Teleobjektiv I PZ 20.06: zaostření 1,2 m - ∞ Teleobjektiv II PA 20.06: zaostření 0,6 m - ∞ dodatečně pro měřicí rozsah 850 - 3000 °C: Makroobjektiv PA 40.01: zaostření 0,086 m - 0,115 m

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Analogový vstup	0 - 10 V
Spínací výstup	2 x otevřený kolektor 24 V DC, ≤ 30 mA
Spínací vstup	2 x na 24 V
Rozhraní	USB
Rozhraní	RS 485
Napájení	24 V DC +10 % / -20 %
Spotřeba energie	≤ 175 mA při 24 V DC

Video výstup

Kompozitní PAL, 1 Vpp, 75 Ω

Pomůcka pro zaměřování	Průhledový pohled
Pomůcka pro zaměřování	Pilotní světlo laseru
Pomůcka pro zaměřování	Videokamera
Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	2 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 8-pin
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 65 mm x 220 mm (max. 277 mm)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,9 kg

Parametry

Rozsah měření Měřená veličina a škálování analogových vstupů a výstupů Vyhlazovací filtr Provozní režim paměti Doba udržení paměti Emisivita Propustnost Kompenzace záření pozadí Mezní hodnoty a provozní režim alarmových kontaktů Parametry funkce ATD (nepovinné) Funkce linearizace Zobrazení stavu LED diod Simulace proudu a teploty Jednotka teploty °C/°F Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2 Prahová hodnota pro monitorování znečištění navíc pro pyrometr s kamerou: Funkce TBC Vyvážení bílé barvy

Signál přehřátí	od vnitřní teploty > 80 °C se analogový výstup přepne na > 20,5 mA
Servisní funkce	Simulace měřené hodnoty nebo proudového signálu
Funkce ATD (automatická detekce teploty)	Automatická detekce teploty pro přerušované procesy

Rozsah dodávky

Pyrometr CellaTemp PA Připojovací kabel VK 02/A (5 m) Videokabel VK 02/F (5 m) pro verzi s kamerou Kabel USB VK 11/D (1,8 m) Software CellaView Návod k obsluze (krátký)

Software

CellaView
